66

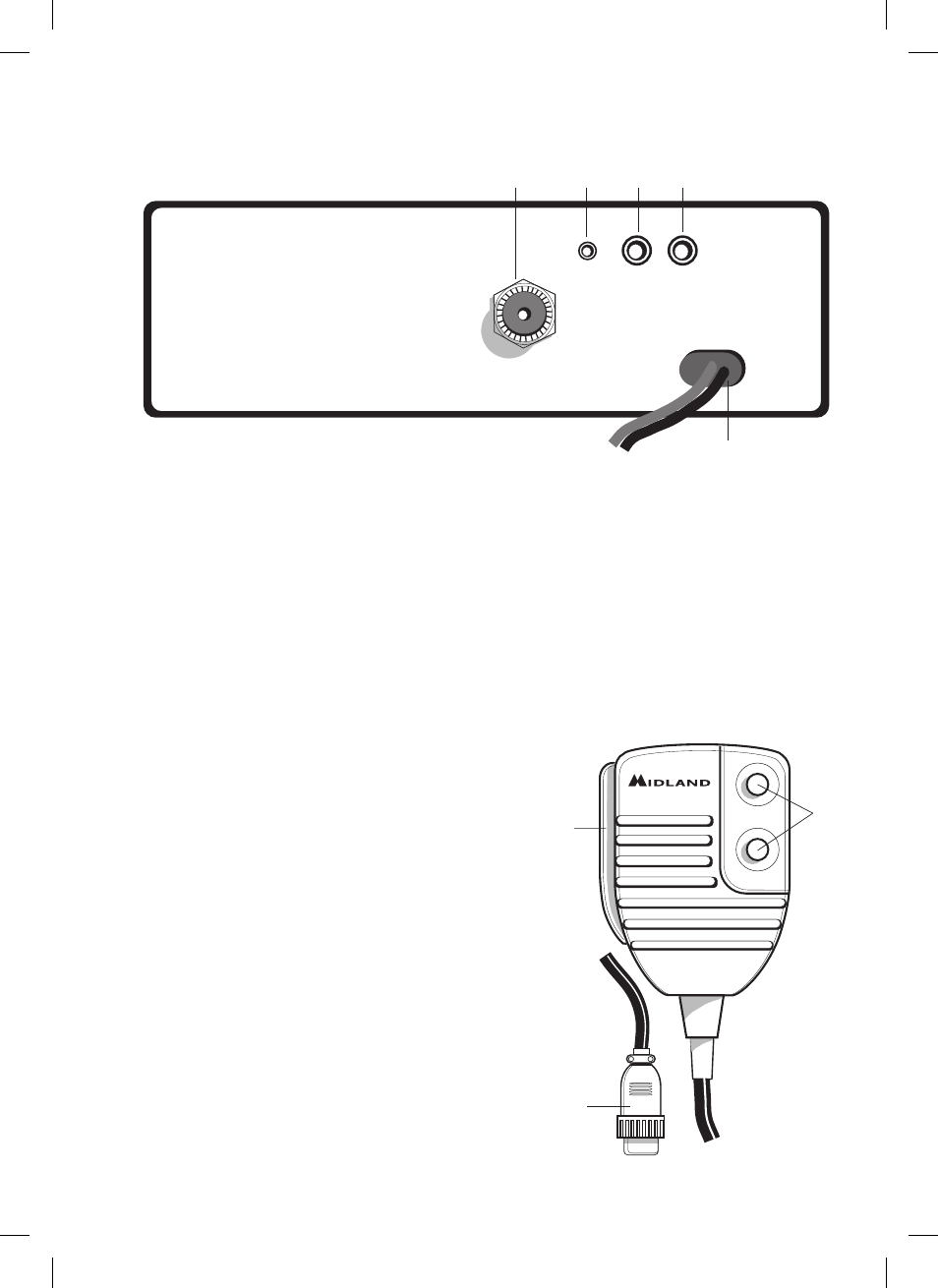

PAINEL POSTERIOR
19. Conector da antena: é fornecido o conector SO 239.
20. Tomada S.METER: permite conectar um instrumento externo.
21. Tomada PA: conectada a um altifalante externo, permite utilizar o aparelho como
amplificador áudio.
22. Tomada EXT: tomada do altifalante externo (esta conexão exclude o uso do
altifalante interno).
23. POWER 13.2 Vcc: tomada de corrente.
MICROFONE
1. Botão de transmissão.
2. Botões UP/DOWN: selecção de canais
para cima (up) e para baixo (DN).
3. Conector microfónico 6 pin.
UP
DOWN
2
1
3
19 20 21 22
23
ANTENNA
S-METER PA EXT
