Formulario 824345 Número de página - 31
COMPROBACIONES Y DIAGNOSIS DEL
MANÓMETRO DE VACÍO
Las lecturas del manómetro de vacío de la bomba
pueden dar indicaciones de posibles problemas
mecánicos, pero no sin errores. Observe el manómetro
detenidamente y siempre que sea posible, realice
más lecturas de vacío para confirmar la diagnosis.
No espere a que el motor dé unas indicaciones (nu-
méricas) especificas de vacío. Es mucho más
importante el intervalo de lecturas de vacío y el
movimiento de la aguja (FIGURA 5). Entre las cosas
importante que se pueden observar es CÓMO se
mueve la aguja (de modo uniforme o con sacudidas,
irregularmente, etc.), en qué sentido se mueve, si el
movimiento es regular o variable y que distancia se
mueve la aguja. A continuación se indican algunos
ejemplos sobre qué se debe observar y el significado
de las distintas lecturas del manómetro de vacío.
MOTOR NORMAL
Mantenga el motor al ralentí y conecte la bomba
a una toma del múltiple de admisión. Observe el
movimiento de la aguja del manómetro. Al ralentí,
la lectura del manómetro de vacío debe ser estable
y estar comprendida entre 16” y 22” de Hg.
VÁLVULAS QUEMADAS O CON FUGAS
Con el motor al ralentí, las válvulas quemadas o con
fugas harán que la aguja del manómetro descienda
a una lectura baja y que vuelva a una lectura
normal en intervalos regulares. Cuando la válvula
defectuosa trate de cerrarse, la aguja bajará de
1 a 7” de Hg, en intervalos regulares.
VÁLVULAS AGARROTADAS
La presencia de una válvula agarrotada producirá
una bajada rápida e intermitente de la aguja con
relación a la lectura normal. Esto es distinto a la
bajada normal producida por una válvula quemada
o con fugas. Las válvulas agarrotadas pueden detec-
tarse aplicando directamente un aceite ligero a cada
guía de válvula. Cuando el aceite llegue a la válvula
defectuosa se resolverá el problema temporalmente.
RESORTE DE VÁLVULA FLOJO O ROTO
Los resortes de válvula flojos pueden detectarse
cuando la aguja del manómetro de la bomba varíe
entre 10” y 21” de Hg con el motor al ralentí. Las
fluctuaciones aumentarán al aumentar la velocidad
del motor. La presencia de un resorte de válvula
roto hará que la aguja fluctúe rápidamente en un
intervalo regular. Esto se produce también cada vez
que la válvula trate de cerrarse.
Para probar un diafragma, aplique un vacío de
10” de Hg al dispositivo (FIGURA 4). Observe el
manómetro para ver si la aguja sigue bajando
espués de que el dispositivo deje de funcionar. Si la aguja sigue bajando, indica que existe una
fuga en el diafragma. Si el diafragma está en
buenas condiciones, el vacío se mantendrá durante
un minuto y con la aguja sin moverse.
EL SISTEMA DE VACÍO DEL AUTOMÓVIL
DIAGNOSIS DE LAS CONDICIONES MECÁNICAS DEL MOTOR

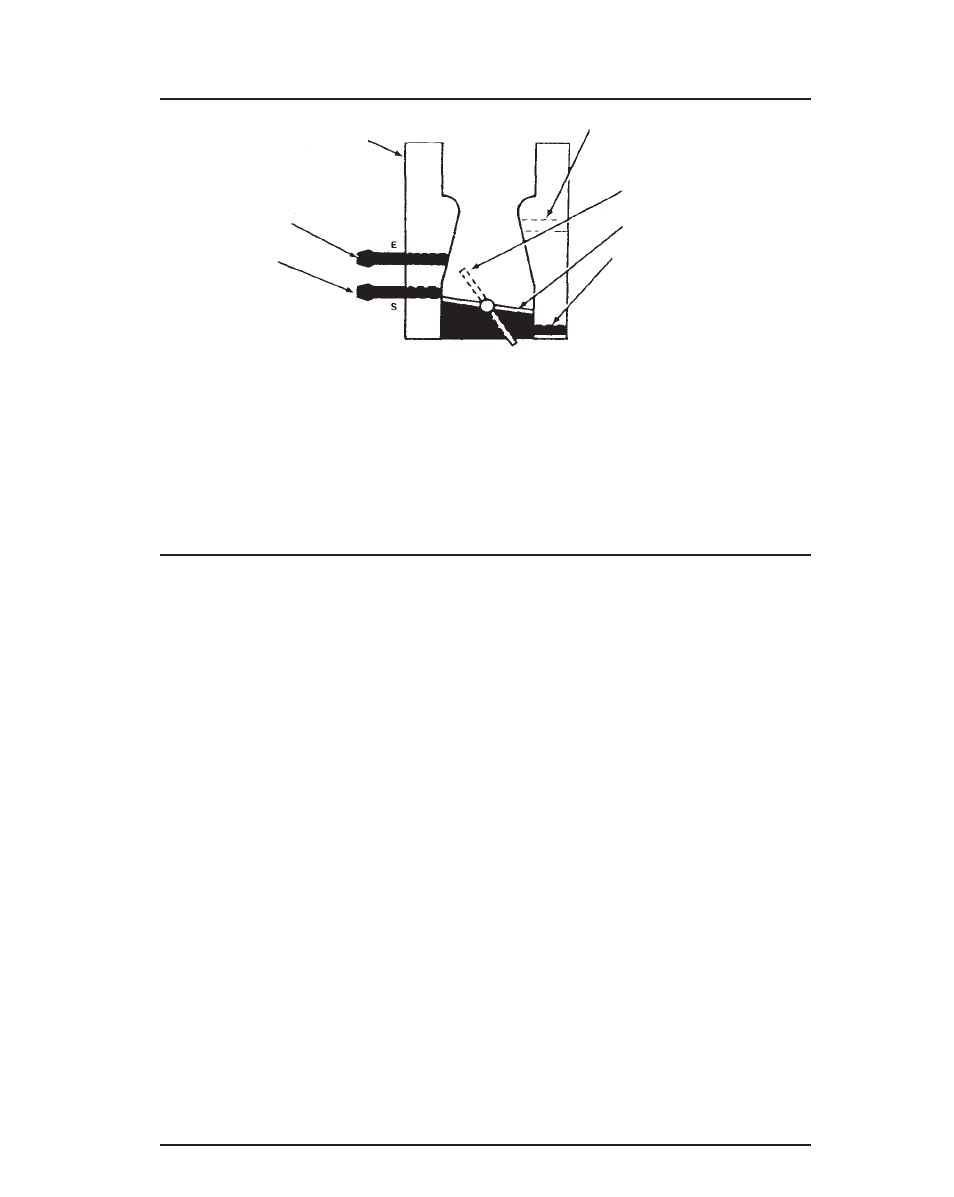

FIGURA 4: PUNTOS TÍPICOS DE SUMINISTRO DE VACÍO DEL CARBURADOR
Cuerpo del Carburador o Acelerador
Vacío de Recirculación de los Gases de Escape
• Cero con el acelerador cerrado
• Sique siendo cero con el suministro de vacío “S”
• Igual al vacío del múltiple con el
acelerador mas abierto
Vacío de Venturi
• Débil o nulo en crucero o ralent
• Fuerte con el acelerador completamente abierto
Posición cuando el vacío “S” y
“E” están activados
Placa del acelerador (posición cerrada)
Vacío del Múltiple de Admisión
• Disponible con el motor en marcha
• Máximo con el acelerador cerrado
• Disminuye gradualmente a medida
que se abre el acelerador
• Pero se mantiene fuerte si se
mantiene cerrado el estrangulador
Vacío del Orificio de la Chispa
• Cero con el acelerador
cerrado
• Igual al vacío del múltiple
durante ralentí
• Antes se utilizaba para controlar el vacío de la
“chispa” al diafragma de avance del distribuidor
