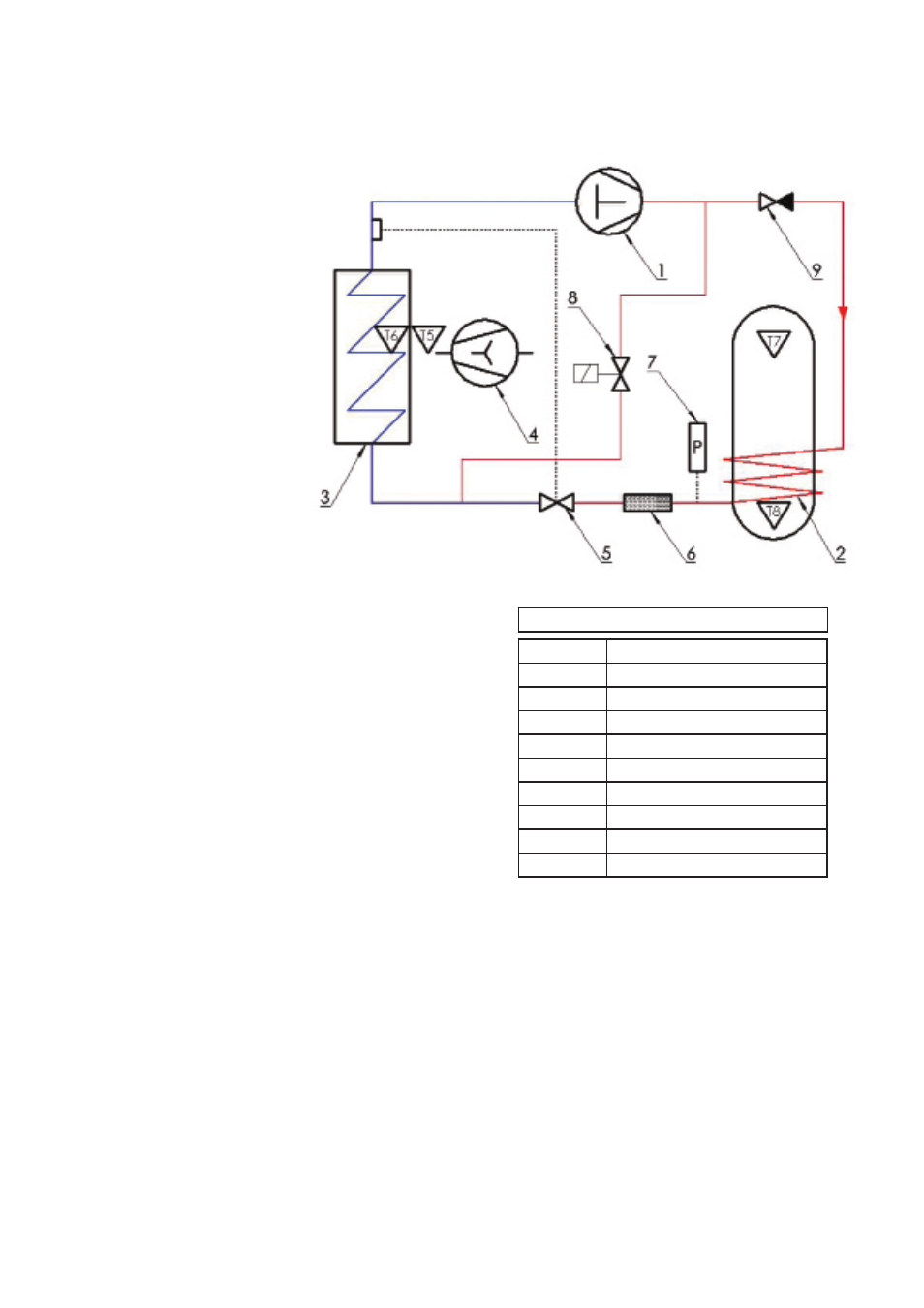

1.4.4 Koelcircuit - schema

Overzicht onderdelen

Nº :

Omschrijving

1

Compressor

2

Condensor

3

Verdamper

4

Centrifugaal ventilator

5 Expansieventiel
6

Droogfilter

7

Drukschakelaar

8

Magneetklep

9

Eenrichtingsklep

9

T5, T6, T7, T8 - Sensoren
