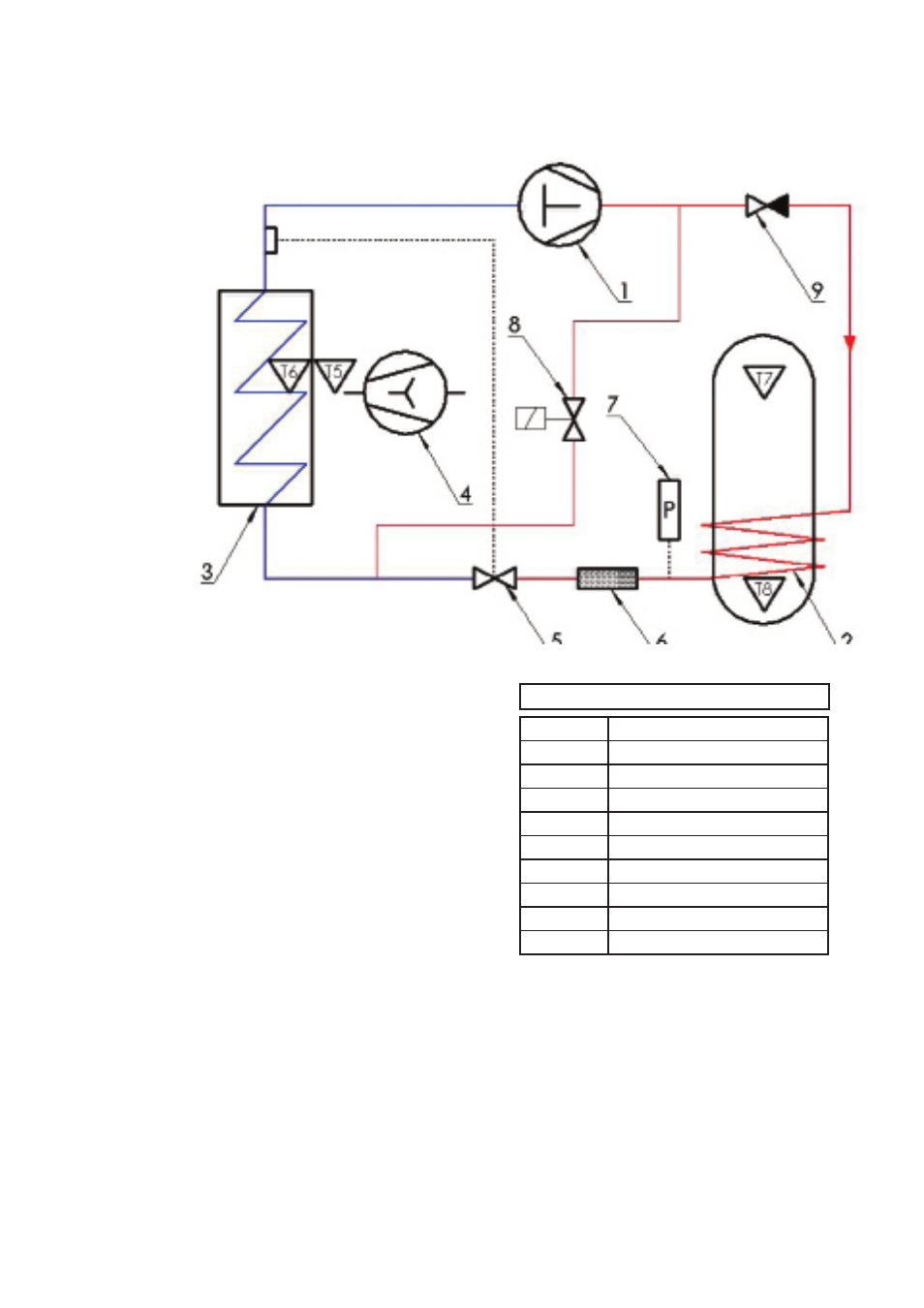

1.4.4 Kühlkreislauf - Schema

T5, T6, T7, T8 - Sensoren

Komponentenüberblick

Nr :

Beschreibung

1

Kompressor

2

Kondensator

3

Verdampfer

4

Zentrifugalventilator

5

Expansionsventil

6

Trockenfilter

7

Druckschalter

8

Magnetventil

9

Einwegventil
