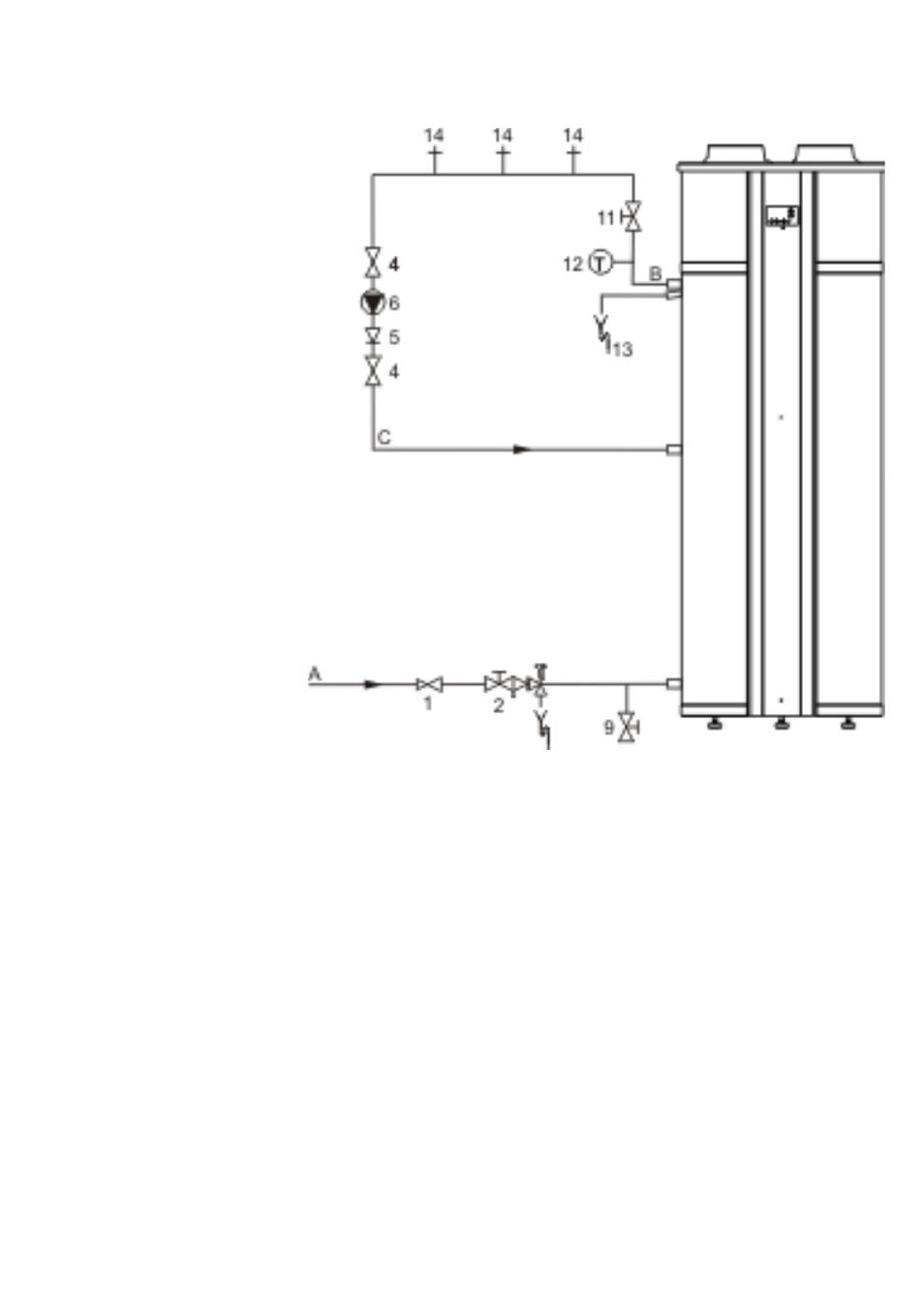

1.5.3 Circuit d’eau – diagramme hydraulique
Legende
Nicht aufgefürhrte Zahlen sind nicht
zeutreffend
1. Druckminderder (vorgeschrie
ben, falls der Wasserleitungs
druck 8 bar überschreitet)
2. Sicherheitsgruppe
(vorgeschrieben)
4. Absperrventil (empfohlen)
5. Rückschlagventiel
(vorgeschrieben)
6. Umwälzpumpe (optional)
9. Ablassenhahn
11. Absperrventil Wartung
(empfohlen)
12. Thermometer (empfohlen)
13. Kondensatablaufd
(vorgeschrieben)
14. Entnahmestellen
A. Kaltwasserzulauf
B. Warmwasserentnahme
C. Zirkulationsleitung
