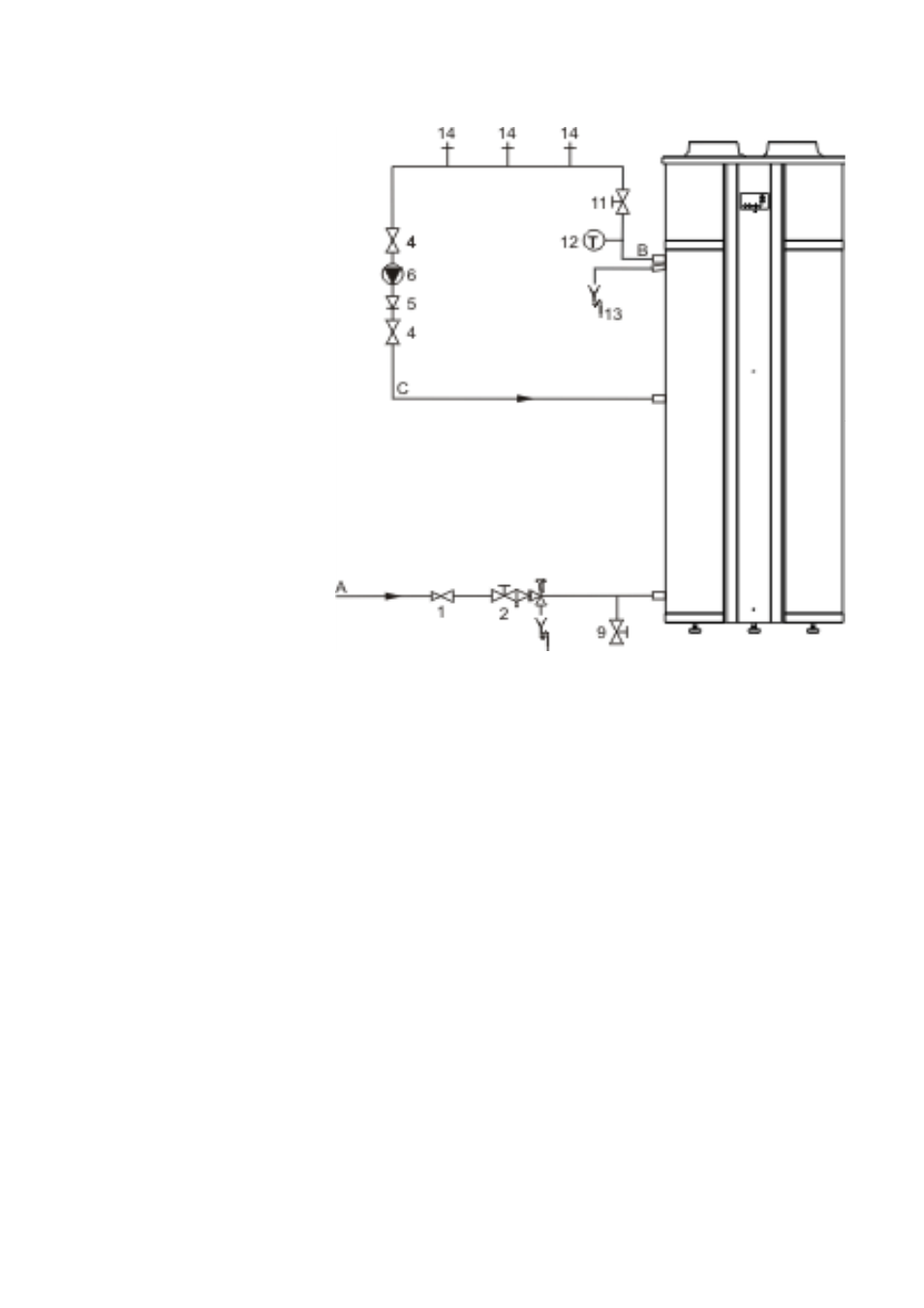

1.5.3 Watercircuit - hydraulisch schema
Legenda
Niet genoemde nummers zijn niet van
toepassing.
1. drukreduceerventiel (verplicht
indien de waterleidingdruk
groter is dan 8 bar)
2. inlaatcombinatie (verplicht)
4. afsluiter (aanbevolen)
5. terugslagklep (verplicht)
6. circulatiepomp (optioneel)
9. aftapkraan
11. service afsluiter (aanbevolen)
12. temperatuurmeter (aanbevolen)
13. condensafvoer (verplicht)
14. tappunten
A. koudwateraansluiting
B. warmwateraansluiting
C. circulatieleiding
