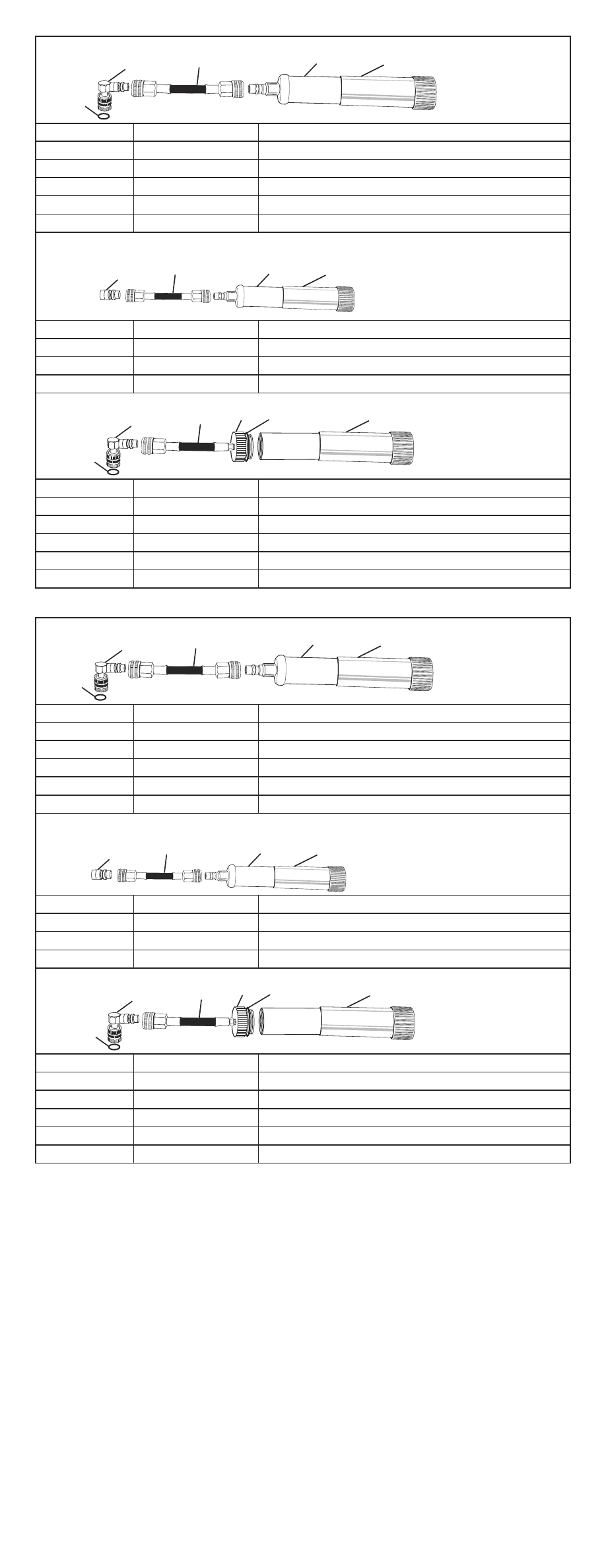

DISPOSABLE CARTRIDGE PARTS LIST
Disposable
Cartridge Type
Injector (2 oz)
53223
(1)
(2)
(3)
(4)
(5)
FIG.
PART#
DESCRIPTION
(1)
53223-001
Handle
(2)
53825
(25 Appl.) Cartridge
(3)
53825-002
Hose Assembly
(4)
90333-UV
R12 W/1/4”FL Shut-off Valve
(5)
90336
O-ring for 90333-UV
MINI DISPOSABLE CARTRIDGE PARTS LIST
(2)
(3)
(1)
(4A)
Mini Disposable
Cartridge Type
Injector (1 oz)
53809
(1)
53807
Handle
(2)
53810
(10 Appl.) Cartridge
(3)
53825-002
Hose Assembly
(4A)
82274-x
1/4”FL x 13mm Adapter
REFILLABLE CARTRIDGE PARTS LIST
Refillable
Cartridge Type
Injector (2 oz)
53123
(1)
(2A)
(2)
(4)
(5)
(2B)
(1)
53223-001A
Dye Injector Body
(2)
53223-001B
Cap (only)
(2A)
53223-001C
O-ring
(2B)
53223-001D
Hose Assembly
(4)
90333-UV
R12 W/1/4”FL Shut-off Valve
(5)
90336
O-ring for 90333-UV
ERSATZTEILE INJEKTOR MIT EINWEG-KARTUSCHE, 25 ANWENDUNGEN
Injektor mit Einweg-
Kartusche
53223
(1)
(2)
(3)
(4)
(5)
ZEICHNUNG
TEILNR. #
UMSCHREIBUNG
(1)
53223-001
Handgriff
(2)
53825
Kartusche (25 Anwendungen)
(3)
53825-002
Schlaucharmatur
(4)
90333-UV
1/4”»SAE Absperrventil
(5)
90336
O-ring für 90333-UV
ERSATZTEILE MINI-INJEKTOR M/EINWEG-KARTUSCHE, 10 ANW.
(2)
(3)
(1)
(4A)
Mini-Injektor mit Einweg-
Kartusche
53809
(1)
53807
Handgriff
(2)
53810
Kartusche (10 Anwendungen)
(3)
53825-002
Schlaucharmatur
(4A)
82274-x
1/4”FL x 13mm Adapter
ERSATZTEILE NACHFÜLL-INJEKTOR
Nachfüll-Injektor
53123
(1)
(2A)
(2)
(4)
(5)
(2B)
(1)
53223-001A
Körper
(2)
53223-001B
Deckel
(2A)
53223-001C
O-ring
(2B)
53223-001D
Schlaucharmatur
(4)
90333-UV
1/4”»SAE Absperrventil
(5)
90336
O-ring für 90333-UV
