30

30

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

©2011 Level Mount - Patents Pending

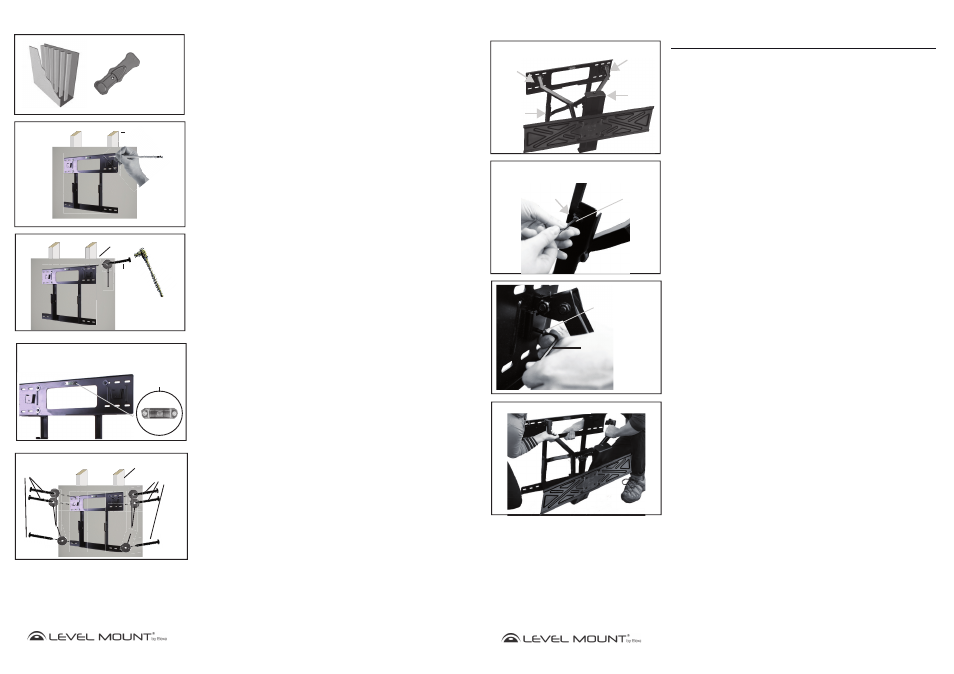

Imagen 12

Pladur con estructuras visibles

Localisateur de
montants

Montaje/Instalación

Estructura de
Pladur

Placa de soporte

Nivel de burbuja

incorporadol

Nivel

Estructura
de Pladur

Paso 5 – Fijar la placa de soporte a la pared

Opción A – Si las paredes son de pladur

Para fijar la placa de soporte a una pared de pladur, localice las estructuras
de madera con un detector de madera. Cuando haya encontrado el lugar
donde crea que está el centro de la estructura de madera (utilizando el
Detector de Madera), clave un clavito en el hueco lo suficiente para confirmar
que está clavando sobre madera sólida (y no en algo menos denso, como
una tabla de aglomerado); una vez realizado, vuelva a quitar el clavito.

Alinee el agujero superior izquierdo de la Placa de soporte con el centro de
la estructura de madera que haya marcado en la pared, a la altura deseada.
Utilice un lápiz para marcar la pared a través del agujero superior izquierdo
de la Placa de soporte sobre el centro de la estructura, tal y como muestra la
Imagen 13.

Para fijar la Placa de soporte a la pared, taladre un agujero guía de 4 mm
sobre el lugar marcado con el lápiz. Utilizando la Llave de Tubo, atornille 1
tornillo hexagonal con arandela (Bolsa 6) por el agujero superior izquierdo
de la Placa de soporte, atravesando la pared de pladur hasta llegar a la
estructura de madera, tal y como muestra la Imagen 14.

Una vez fijado el tornillo superior izquierdo, ajuste la Placa de Soporte
usando el Nivel de burbuja que viene incorporado o el nivel, hasta que la
Placa esté nivelada, tal y como muestra la Imagen 15. Marque con un lápiz
los 2 agujeros restantes. Taladre los 5 agujeros que acaba de marcar con una
broca de 4 mm.

Utilizando la Llave de Tubo, atornille los otros 5 tornillos hexagonales con
arandelas (Bolsa 6) para fijar la Placa de soporte a la pared, tal y como
muestra la Imagen 16. Atornille bien, hasta que quede fijo, pero con cuidado
de no pasarse de rosca, pues de lo contrario podría dañar el soporte o los
tornillos.

Cuidado:

Debido al peso del televisor de pantalla plana, es
fundamental montar la Placa de soporte en al menos 2
estructuras de madera, y que utilice los 6 tornillos para fijar
la Placa a la pared.

Figure 13

Figure 14

Figure 16

Figure 15

Placa de soporte

Placa de soporte

Estruct
Pladur

Placa de soporte

Placa de soporte

Estructura de
Pladur

Tornillo
hexagonal

Arandelas

Arandelas

Placa de soporte

Placa de soporte

Tornillo
hexagonal

Tornillo
hexagonal

Arandelas

Arandelas

Placa de soporte

Placa de soporte

Arandelas

Arandelas

Llave de Tubo

l

7

7

www.levelmount.com

1-888-229-1459

EU: +0044 844 567 2657

UK: 0844 567 2657

©2011 Level Mount - Patents Pending

Please Note: Installing this mount will require two people.

Step 4 –

Separating the Mount

To make the mount easier to install, you can separate it into two pieces.

Start by removing the mount from the box and standing it up on the floor so the
bolts on the side and top can be accessed (Figure 8)

Assembly/Installation

Figure 8

Side Channel
Bolt

Side Pocket Bolt

Side Pocket Bolt

Side Channel
Bolt

Figure 9

Side Channel
Bolt

Remove the bolts from the side channels of the wall bracket using the Allen
Wrench (Bag.6) as shown in Figure 9.

Allen Wrench

Figure 10

F

Then remove the bolts from the upper side pockets of the Wall Plate using the
Allen Wrench as shown in Figure 10.

Figure 11

g

With one person holding the Wall Plate, lift the Mounting Plate assembly up and
detach from Wall Bracket as shown in Figure 11.

The Wall Plate can now be attached to the wall.

Side Pocket Bolt

Side Pocket Bolt

Allen Wrench

Wall Plate

Wall Plate

Mounting Plate

Mounting Plate
