Assembly/Installation
Step 4 – Attaching the Wall Plate to the Wall
Option A – if the Wall is Drywall:
To attach the Wall Plate to drywall, locate the wooden studs with the Stud
Finder as shown in Figure 9. After you have determined the spot where
you believe the center of the stud to be (using the Stud Finder), hammer
a small nail into that spot far enough to confi rm that you are hammering
into solid wood (and not something less dense, like particle board), then
remove the nail when done.
Line up the Wall Plate with the stud center marked on the wall at the
desired height, and ensure that the Wall Plate is level using the Built-in
Bubble Level/Spirit Level. Then, use a pencil to mark the wall through the
holes in the Wall Plate. Drill a 3mm pilot hole for each of the Wall Plate
holes.
Option B – if the Wall is concrete:
To attach the Wall Plate to concrete, place the Wall Plate at the desired
height. Mark the holes when the Wall Plate is level as shown in Figure 10,
using the Built-in Bubble Level/Spirit Level.
Drill into the concrete as shown in Figure 11. When drilling the holes for
the anchors into the concrete, use an electric drill with a 12mm masonry
bit.
Caution: Do not use a hammer drill, which would break out and weaken
the concrete.
Insert the Anchors into the holes as shown in Figure 12 and set them fl ush
to the concrete wall by tapping them in with a hammer as shown in Figure
12.

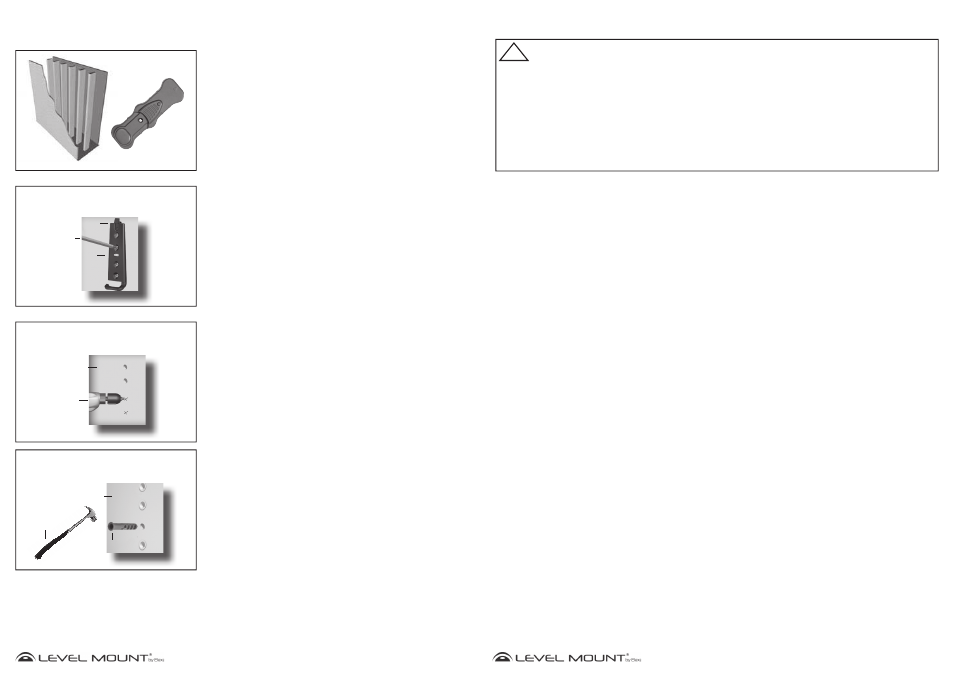

Drywall with Studs Exposed
Figure 9
Stud Finder
Figure 11
Drill and 12mm
Masonry Bit
Concrete Wall
Figure 12
Concrete Wall
Hammer
Concrete Wall
Figure 10
Wall Plate
Pencil
Built-in Bubble Level
Spirit Level
Concrete Anchor
