Perform-max 980 – King Technology Perform-Max Feeders User Manual

Page 17

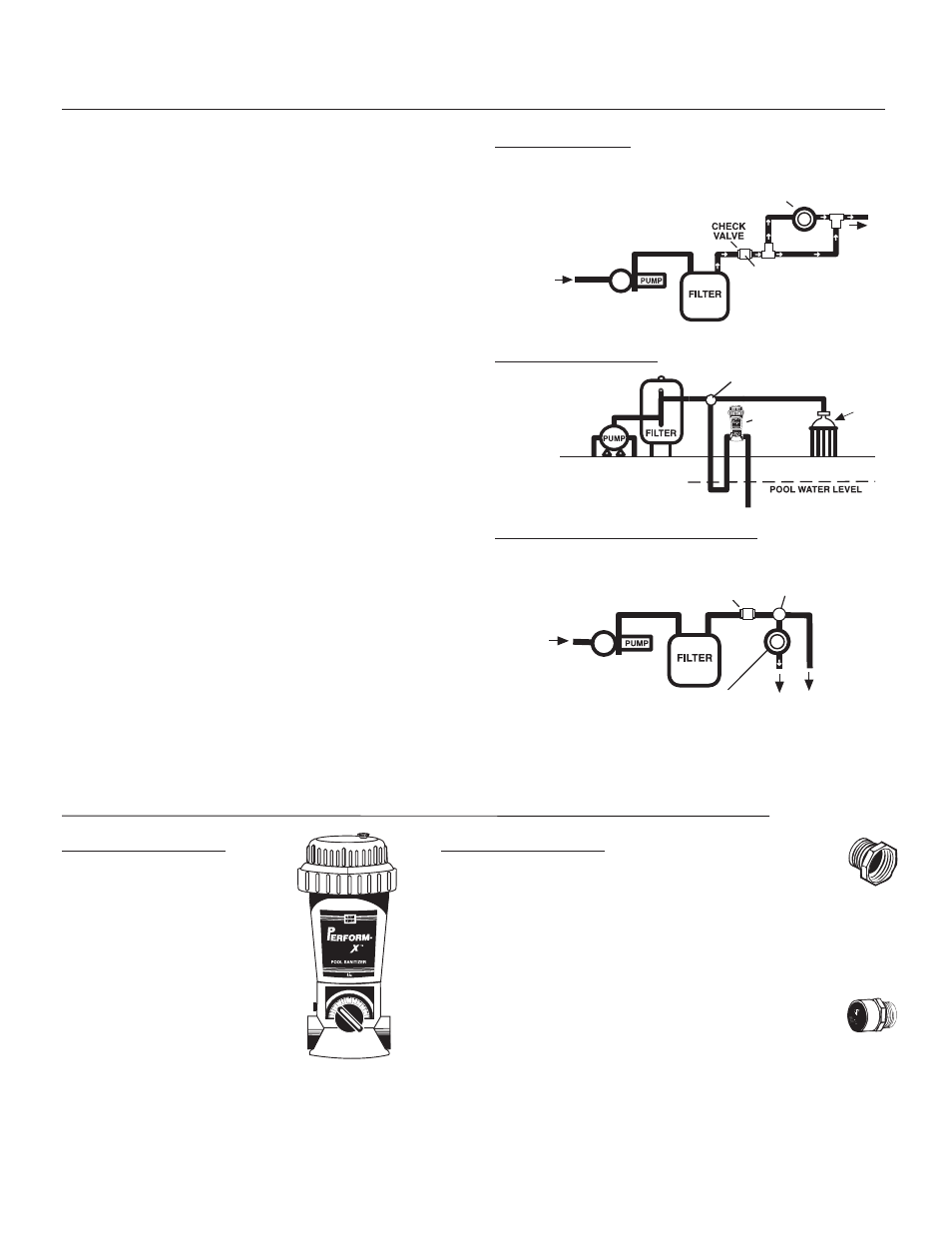

A. With High GPMS Install T- fittings as shown only.

4 5 6 7

BROMINE

TRICHLOR

MIN

MAX

Perform-Max 980

• If installing a Model 980
Perform-Max, follow steps 1
through 3 on page 11 using the
reducer bushing included with
the Model 980.

Repeat steps 1 through 3
using a 1 1/2" threaded
by 1 1/2" slip bushing
(you provide).

Then follow the remaining inline
directions on page 11.

In-line Installations for 1 1/2" Plumbing
Instalaciones dependientes para tuberías de 1 1/2”

TO POOL

TO SP

3-WAY VALVE

Válvula de
control

Hacia la
piscina

A. CON ÍNDICES DE LITROS POR
MINUTO ALTOS

instale accesorios T

exactamente como se muestra

Bomba

B. With In-floor Cleaners

B. Con limpiafondos

Bomba

Filtro

Válvula
de fondo

Nivel de agua de la

piscina

Filtro

C. Pool and Spillover Spa Combination

C. Combinación de piscina y spa indirecto

Bomba

Filtro

Válvula de control

Hacia el spa

Hacia la piscina

3 válvula de manera

For Proper Performance • Para un rendimiento adecuado

1) El índice de flujo recomendado
para una unidad dentro del suelo
es de 20-80 galones por minuto
(74,95-302 litros por minuto) y para
una unidad sobre el suelo es de
20-60 galones por minuto (74,95-
227,17 litros por minuto).

2) Asegúrese de que la presión de
fondo esté entre las 3 y 8 libras
por pulgada cuadrada (1.36 a 36.32
kg por cm

)

Una contrapresión mayor provoca
sobrecloración. Una contrapresión
menor provoca baja cloración. Ajuste
las instalaciones en los reactores a
un mayor tamaño para bajar la
contrapresión o a un menor tamaño
para aumentar la contrapresión.

3) Determine las posibles
situaciones de alto flujo que
requieren una instalación especial:

A. El flujo de agua es mayor a 80
galones por minuto (302 litros por
minuto)

B. El limpiafondo está incluido en la
piscina.

C. La piscina y el spa tienen un
equipo en común.

NOTA: Se puede provocar una
sobrecloración o dañarse el Perform-
Max u otro equipo si estas
instalaciones especiales no se usan
en estas situaciones.

IN-FLOOR
VALVE

NOTE: The best
option is to have a
separate pump for the
in-floor cleaning
system.
La NOTA: La mejor
opción deberá tener una bomba separada
para el en-piso que limpia sistema.

5 6

BROM

INE

P O
O

TRI CHL O R

MIN

MAX

Perform-Max 980

• Si instala un Perform-Max modelo
980, siga los pasos del 1 al 3 en la
página 12 utilizando el cojinete reductor
incluido con el modelo 980.

Repita los pasos del 1 al 3 utilizando
una rosca de 1 1/2” junto con un cojinete
de 1 1/2” (que usted provee).

Después, siga las instrucciones
restantes para la instalación dependiente
en la página 12.

• Two 1 1/2" male adapters
(slip x mpt)
(you provide)

• Dos 1 1/2" adaptadores
masculinos (mpt de
tropiezo x) (que usted
provee)

CHECK VALVE

3-WAY MANUAL VALVE OR 3-WAY MOTOR
VALVE CONTROL
La VALVULA O 3-WAY MANUALES de 3
MANERAS el CONTROL MOTRIZ de VALVULA

SUCTION
FROM
POOL/SPA

Succión desde
la piscina –
piscina/spa

PERFORM-MAX

1) Recommended flow
rates for in ground unit is
20-80 gpm and for above
ground unit is 20-60 gpm.

2) Make sure back
pressure Is between 3
and 8 psi

Higher back pressures
result in over chlorination.
Lower back pressures result
in under chlorination. Adjust
eye ball fittings in the return
jets to a larger size to
decrease back pressure or
smaller size to increase
back pressure.

3) Determine possible
high-flow situations that
require a special
installation such as:

A. Water flow is higher than
80 gpm.

B. In-floor cleaner is included
with pool.

C. Pool and spa combination
with common equipment.

NOTE: Over chlorination or
damage to the Perform-Max
or other equipment could
result if these special
installations are not used in
these situations.

PERFORM-
MAX

SUCTION
FROM
POOL/SPA

SUCCIÓN DESDE
LA PISCINA
PISCINA/SPA

PERFORM-MAX

TO POOL

• Two 2" Threaded by
1 1/2" Threaded
Bushings (included)

• Dos roscas de 2” junto
con dos cojinetes de
1 1/2” (incluidos)

Model 980
