ITALIANO

7

Fast Ethernet PoE+ Switch 16 porte

Italiano

Grazie per aver scelto il Fast Ethernet PoE+ Switch 16 porte Intellinet Network Solutions

,

Modello 560771. Per ulteriori specifiche, visitare il sito intellinet-network.com.

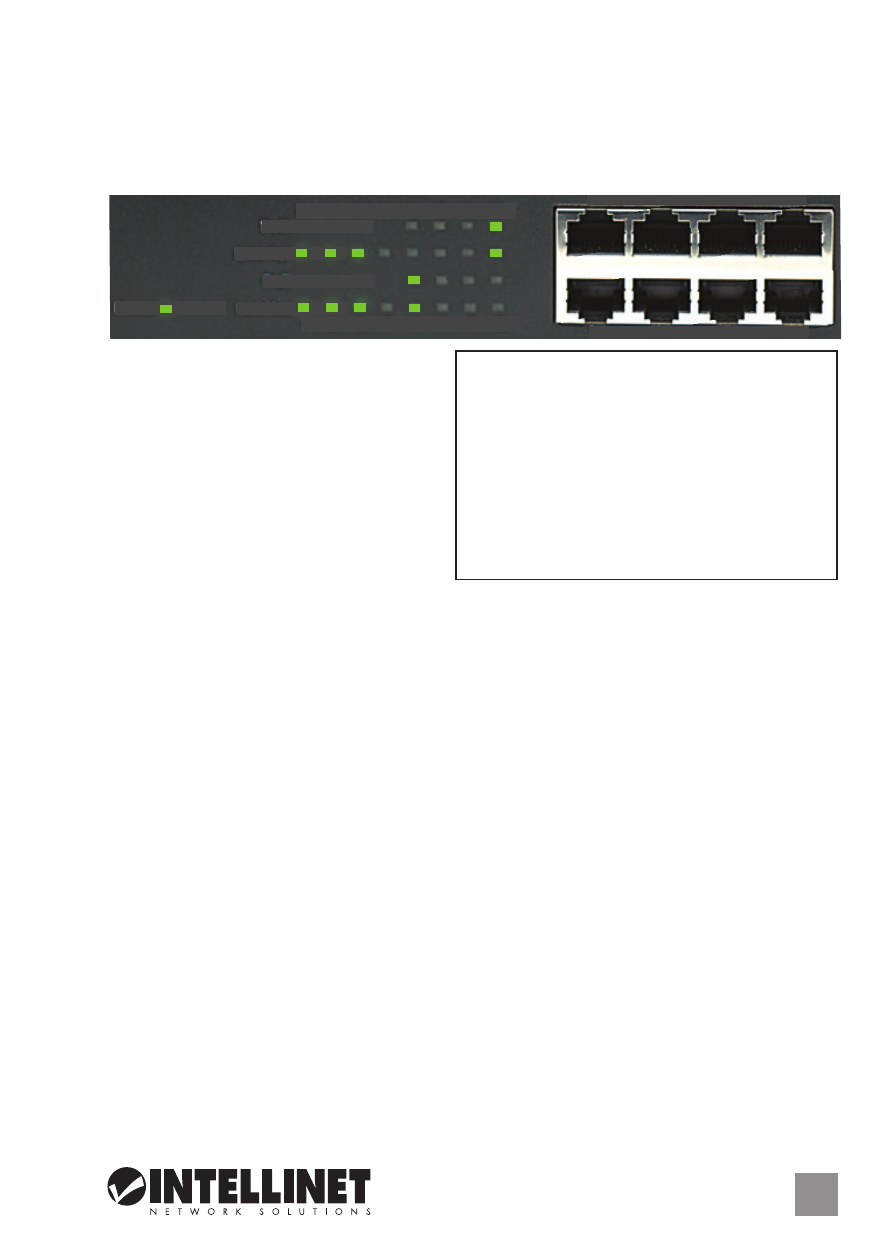

CONNESSIONI E INDICATORI

LEDs
Gli indicatori LED — Power, PoE, Link/
Activity — permettono di monitorare
facilmente lo switch e le sue connessioni.
NOTA: Solo le porte 9-16 possono fornire
alimentazione alla periferica connessa;
tutte le periferiche alimentate dovrebbero
essere conformi allo standard IEEE 802.3af.

Porte
Tutte le porte dello switch supportano la
funzionalità Auto-MDI/MDI-X, così cavi incrociati e porte uplink non sono necessarie per
connessioni a PC, router, hub, altri switch, etc. I cavi Cat5/5e/6 UTP/STP forniscono ottimali
prestazioni; se il LED di stato non indica una connessione o un’attività, verificare la
corrispondente periferica per un corretto settaggio e funzionamento.

Alimentazione
Utilizzare il cavo di alimentazione per collegare l’apparecchiatura (vicino all’interruttore
posto sul pannello posteriore) alla presa di corrente AC. Verificare che il LED di alimentazione
sul pannello frontale è illuminato.

INSTALLAZIONE

Prima dell’uso, si raccomanda che lo switch venga posizionato:
• su una superficie piana con almeno 25 mm di spazio libero per una corrette ventilazione
• lontano da fonti di disturbo elettrico: radio, trasmettitori, amplificatori a banda larga, etc.;
• entro 100 m dalle periferiche di rete a cui è stato connesso.

Montaggio a rack
Lo switch include staffe e viti per il montaggio opzionale a rack.
1. Disconnettere qualsiasi cavo dallo switch.
2. Posizionare la staffa sui fori di fissaggio su un lato dello switch e assicurarla sul posto con
le viti.
3. Ripetere il passo 2 sull’altro lato dello switch.
4. Posizionare lo switch sul rack ed avvitare le staffe sul rack.
5. Recollegare i cavi.

LED Stato

Operazione

Power Acceso

Acceso

Spento

Verificare la connessione AC;

accendere l’apparecchio

PoE Acceso

Porta collegata alla periferica PSE/PoE

Spento

Nessuna periferica PSE/PoE è collegata

Link/ Acceso

Porta di connessione valida

Act Lampeggiante Porta di connessione valida;

trasmissione/ricevimento dati

Spento

Nessuna connessione stabilita

Power

1 3 5 7 9 11 13 15

2 4 6 8 10 12 14 16

PoE

PoE

Link/Act

Link/Act

1 3 5 7

2 4 6 8

16 porte RJ45 10/100M (mostrate 1-8)
