16-Port Fast Ethernet PoE+ Switch Deutsch
Vielen Dank für den Kauf des Intellinet Network Solutions ™ 16-Port Fast Ethernet PoE+
Switch, Modell 560771. Die Spezifikationen finden Sie auf intellinet-network.com.
ANSCHLÜSSE & ANZEIGEN
LED-Anzeigen
Die LEDs — Strom, PoE, Verbindung/
Aktivität — vereinfachen das
Ablesen der Funktionen und
Anschlüsse. HINWEIS: Können nur
die Ports 9-16 angeschlossene
Geräte mit Strom versorgen;
diese sollten mit IEEE 802.3af
kompatibel sein.
Ports
Alle Ports unterstützen Auto-MDI/MDI-X Funktionalität, daher werden Crosskabel und
Uplink-Ports für Verbindungen zu PCs, Routern, Hubs, anderen Switchen, etc. nicht
benötigt. Cat5/5e- UTP/STP-Kabel bieten die beste Performance. Wenn eine LED keine
Verbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.
Strom
Schließen Sie das beiliegende Stromkabel an das Gerät (neben dem An/Aus-Schalter)
und an eine Steckdose an. Vergewissern Sie sich dass die “Power”-LED aufleuchtet.
INSTALLATION
Es wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:
• auf ebenem Untergrund mit mind. 25 mm Rundumabstand für ausreichend Luftdurchsatz
• fern von anderen Übertragungsgeräten wie Radio, Breitbandverstärker, etc.
• max. 100 m vom zu verbindenden Netzwerkgerät entfernt.
Rackmontage
Diesem Switch liegen Haltewinkel und Schrauben für optionale Rackmontage bei.
1. Trennen Sie alle Kabel von dem Switch.
2. Platzieren Sie einen Haltewinkel über den Montagelöchern auf einer Seite des
Switches und fixieren Sie ihn mit Schrauben.
3. Wiederholen Sie Schritt 2 auf der anderen Seite des Switches.
4. Platzieren Sie den Switch in dem Rack und schrauben Sie die Haltewinkel fest.
5. Schließen Sie alle Kabel wieder an.

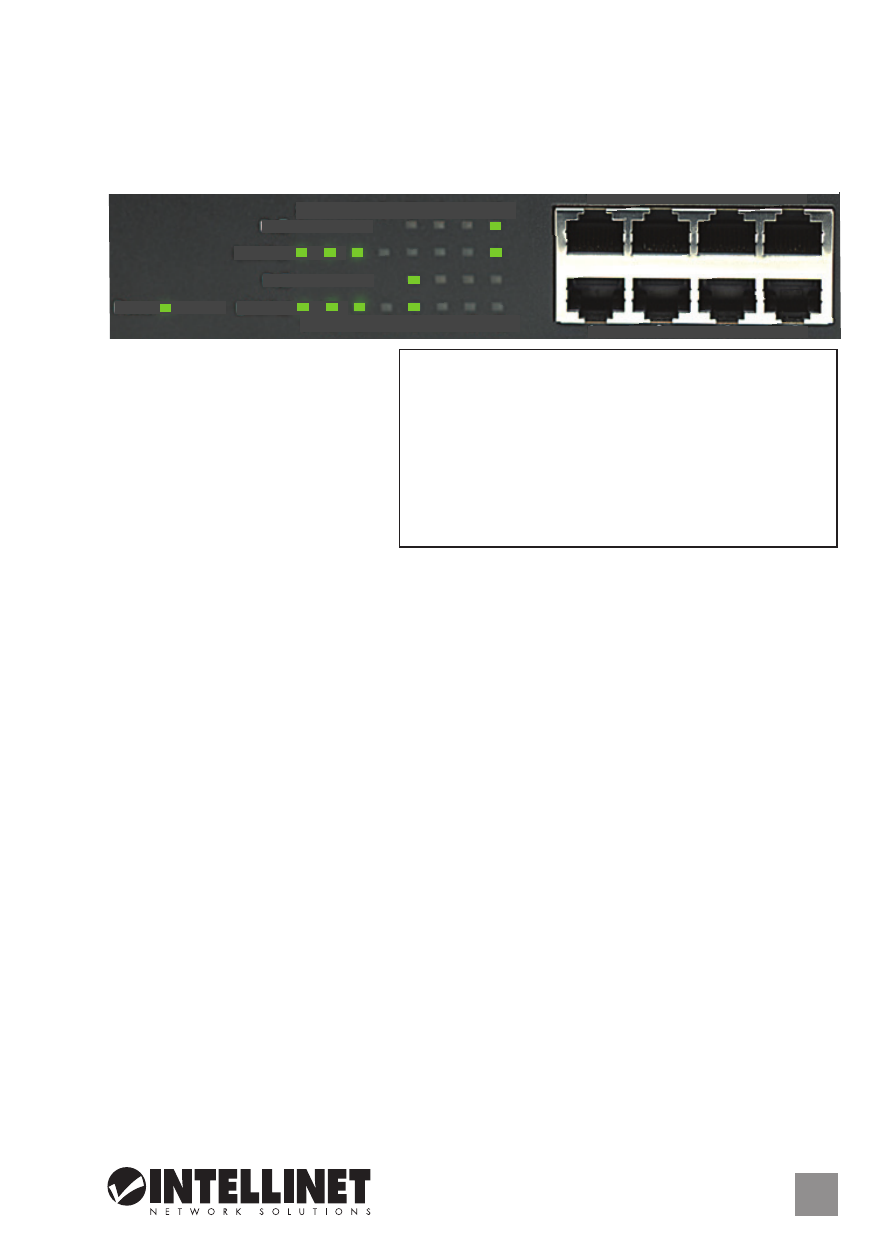

16 RJ45 10/100M Ports (Auf Abb:1-8)
Power
1 3 5 7 9 11 13 15
2 4 6 8 10 12 14 16
PoE
PoE
Link/Act
Link/Act
1 3 5 7
2 4 6 8
LED Status Operation
Power
An Gerät wird mit Strom versorgt
Aus Stromanschluss prüfen/Gerät einschalten
PoE An Port ist mit PSE/PoE-Gerät verbunden
Aus Kein PSE/PoE-Gerät angeschlossen
Link/Act An Verbindung ist hergestellt
Blinkend Verbindung ist hergestellt; Datenübertragung
Aus Verbindung ist nicht hergestellt
