FRANÇAIS
5
Commutateur PoE+ Fast Ethernet 16 ports Français
Merci d’avoir acheté l’Intellinet Network Solutions ™ Commutateur PoE+ Fast Ethernet 16
ports, modèle 560771. Vous trouvez les spécifications sur intellinet-network.com.

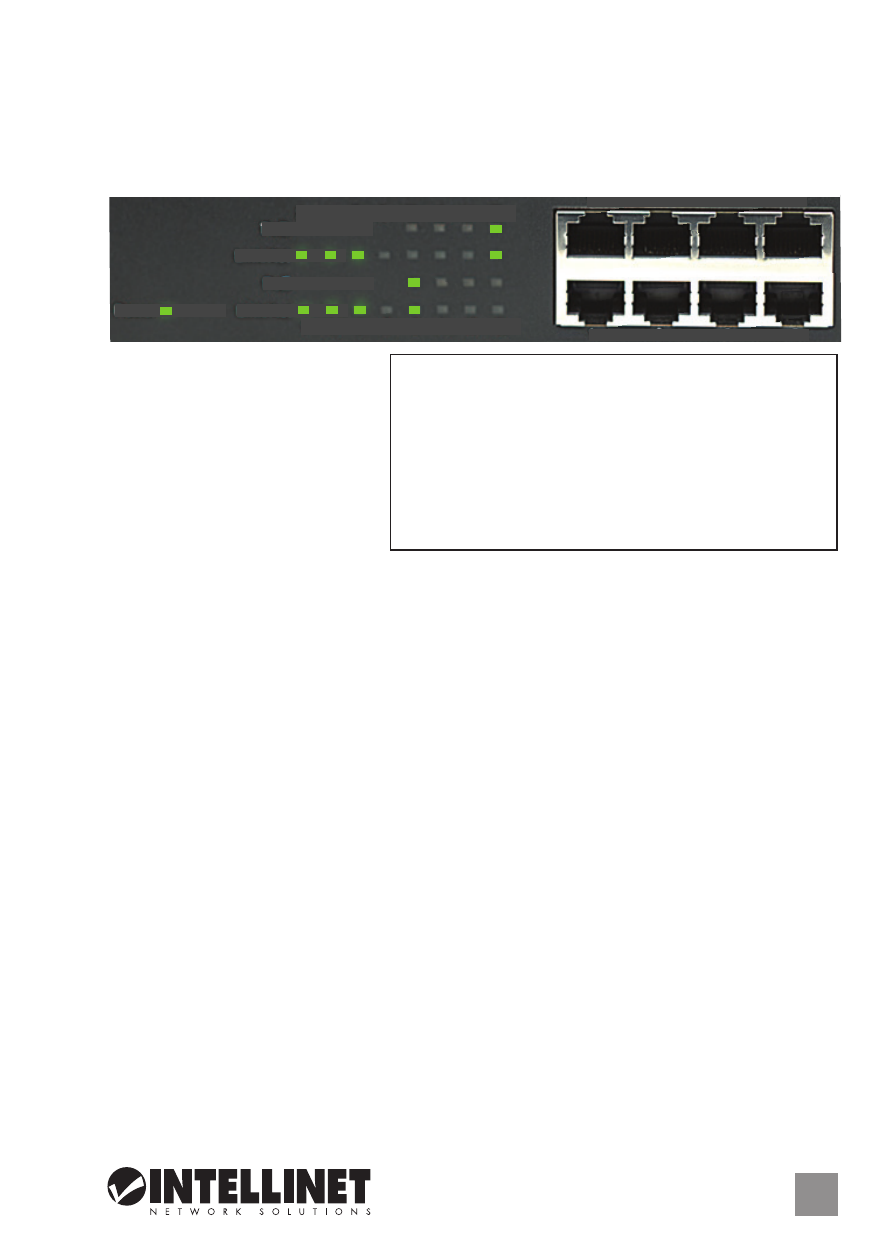

CONNEXIONS & INDICATEURS
Les DEL
Les voyants d’état — Alimentation,
PoE, Connexion/Activité —
simplifient lire les fonctions et les
connexions. NOTE: Seulement
les ports 9-16 peuvent alimenter
des appareils connectés, qui
devraient être compatibles avec
IEEE 802.3af.
Les ports
Tous les ports de ce commutateur prennent en charge la fonctionnalité Auto-MDI/MDI-X,
donc des câbles croisés et des liaisons montantes ne sont pas nécessaires pour des
connections aux PC, routeurs, etc. Des câbles Cat5/5e UTP/STP garantissent des
performances optimales; si un DEL n’indique pas d’activité, vérifiez l’appareil correspondant.
Alimentation
Connectez le cordon d’alimentation à l’appareil (à côté de l’ interrupteur du réseau) et à
une prise de courant. Vérifiez que le DEL “Power” sur le panneau avant est allumé.
INSTALLATION
Avant d’utiliser le commutateur, il est recommandé de le placer:
• sur une surface plane avec un écartement de 25 mm d’autres objets pour la ventilation
• loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.)
• pas plus loin que 100 m de l’appareil réseau auquel vous voudriez connecter.
Montage en rack
Le commutateur inclut des équerres et vis pour un montage en rack optionnelle.
1. Déconnectez tous les cordons du commutateur.
2. Positionnez une équerre sur les trous de montage à un côté du commutateur et
sécurisez-la avec des vis.
3. Répétez l’étape 2 à l’autre côté du commutateur.
4. Positionnez le commutateur en rack et vissez les équerres au rack.
5. Reconnectez tous les cordons.
LED Status Operation
Power
Allumé Appareil est alimenté
Éteint Vérifiez l’alimentation/Allumez l’appareil
PoE Allumé Port est connecté à un appareil PSE/PoE
Éteint Port n’est connecté pas à un appareil PSE/PoE
Link/Act Allumé Connexion est établie
Clignotant Connexion est établie; données sont transmises
Éteint Connexion n’est pas établie
Power
1 3 5 7 9 11 13 15
2 4 6 8 10 12 14 16
PoE
PoE
Link/Act
Link/Act
1 3 5 7
2 4 6 8
16 ports RJ45 10/100M (inf. 1-8)
