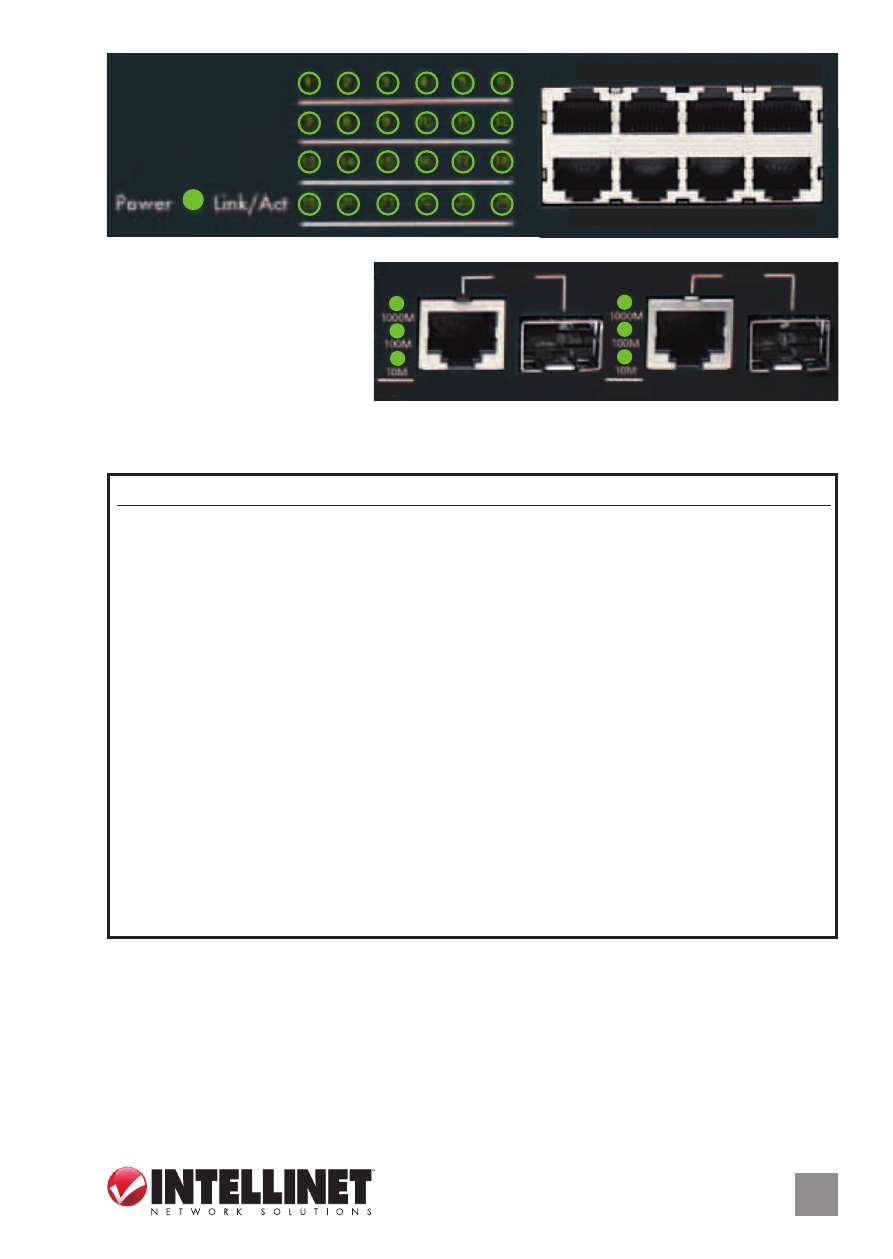

Les DELs sur le panneau
avant affichent l’état du
réseau et des informations
sur la connectivité comme
détaillé ci-dessous. REMARQUE: Les SFP mini-GBIC (fibre) partagent les
DELs avec les ports RJ45 Gigabit (cuivre): 25X/26X.
Power Link/Act
1
1X 2X 3X 4X
13X 14X 15X 16X
2 3 4 5 6
19 20 21 22 23 24
7 8 9 10 11 12
13 14 15 16 17 18
1000M
25X 26X
100M
1000M
100M
10M 10M
Link/Act Link/Act
DEL État Description
Power Allumé L’unité est sous tension.
Éteint L’unité n’est pas sous tension
Link/Act Allumé Une connexion réseau est établie.
Clignotant Port transmet/reçoit des données.
Éteint Lien n’est pas établi.
1000M Allumé Une connexion réseau est établie en mode 1000M.
Clignotant Port transmet/reçoit des données.
Éteint No link established.
100M Allumé Une connexion réseau est établie en mode 100M.
Clignotant Port transmet/reçoit des données.
Éteint Lien n’est pas établi.
10M Allumé Une connexion réseau est établie en mode 100M.
Clignotant Port transmet/reçoit des données.
Éteint Lien n’est pas établi.
