POLSKI
11
DIODY

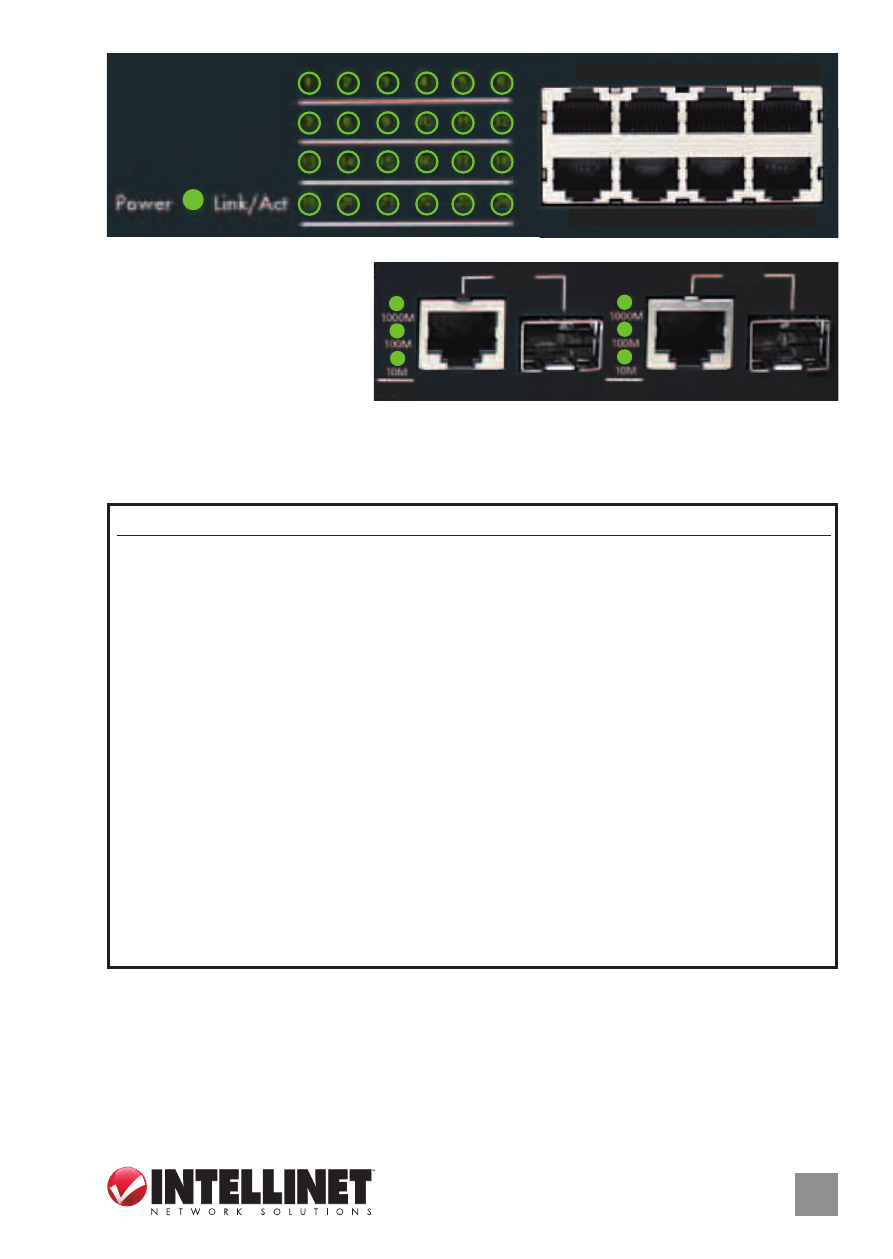

Na przednim panelu diody
sygnalizacyjne LED
prezentują stan sieci i
informacje o połączeniach,
tak jak opisano w poniższej tabeli. UWAGA: Porty SFP mini-GBIC
(światłowodowe) posiadają wspólne diody sygnalizacyjne LED z portami
RJ45 Gigabit (miedź) - 25X/26X.
Power Link/Act
1
1X 2X 3X 4X
13X 14X 15X 16X
2 3 4 5 6
19 20 21 22 23 24
7 8 9 10 11 12
13 14 15 16 17 18
1000M
25X 26X
100M
1000M
100M
10M 10M
Link/Act Link/Act
Dioda Status Objaśnienie
Power On (wł.) Urządzenie jest zasilone.
Off (wył.) Urządzenie nie jest zasilone.
Link/Act On (wł.) Połączenie z siecią zostało ustanowione.
Migająca Port transmituje/odbiera dane.
Off (wył.) Port nie został prawidłowo podłączony.
1000M On (wł.) Połączenie z siecią zostało ustanowione w trybie 1000M.
Migająca Port transmituje/odbiera dane.
Off (wył.) Port nie został prawidłowo podłączony.
100M On (wł.) Połączenie z siecią zostało ustanowione w trybie 100M.
Migająca Port transmituje/odbiera dane.
Off (wył.) Port nie został prawidłowo podłączony.
10M On (wł.) Połączenie z siecią zostało ustanowione w trybie 10M.
Migająca Port transmituje/odbiera dane.
Off (wył.) Port nie został prawidłowo podłączony.
