LED

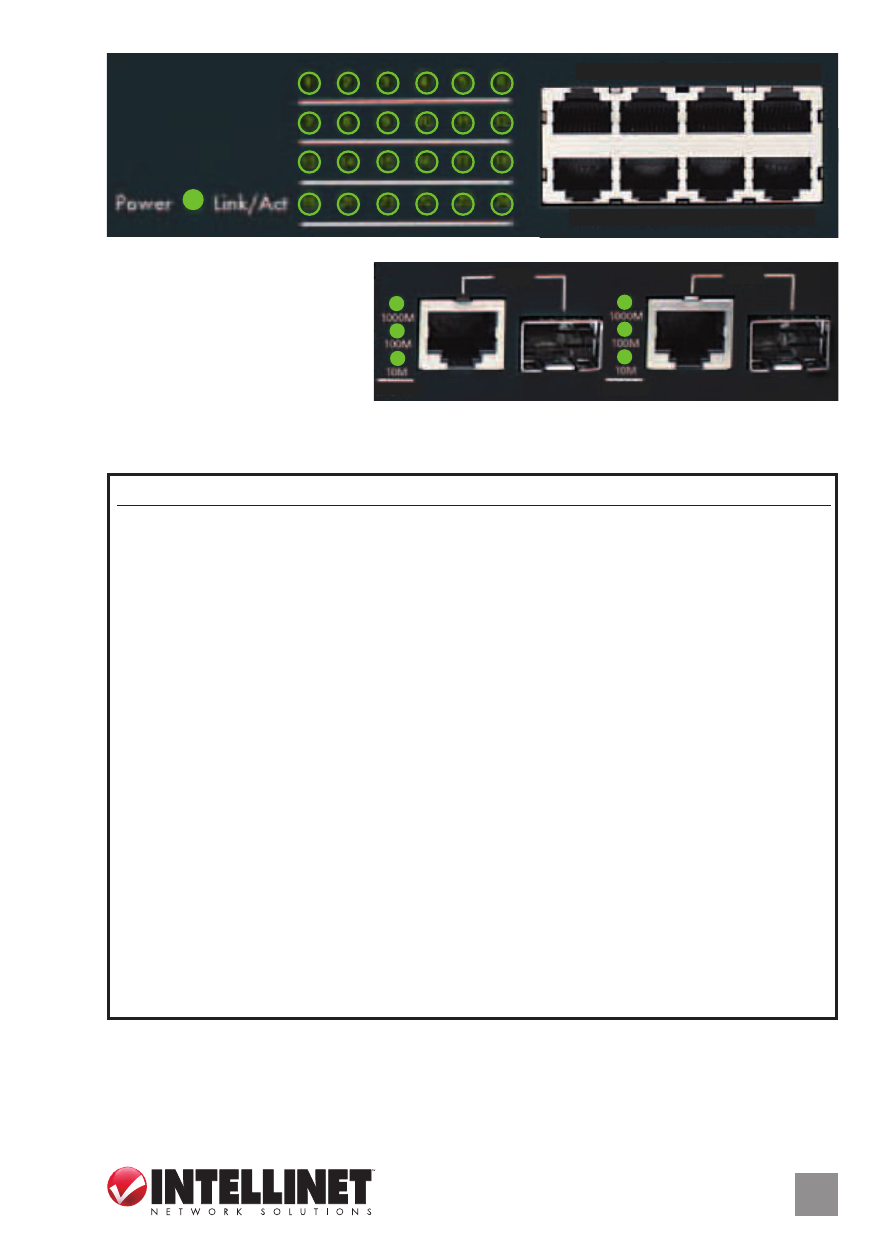

Il pannello frontale con i
LED presenta lo stato della
rete e le informazioni sulla
connettività, come visibile
in dettaglio nel grafico sotto riportato. NOTA: le porte SFP mini-GBIC (fibra)
condividono i LED con le porte RJ45 Gigabit (rame): 25X/26X.
Power Link/Act
1
1X 2X 3X 4X
13X 14X 15X 16X
2 3 4 5 6
19 20 21 22 23 24
7 8 9 10 11 12
13 14 15 16 17 18
1000M
25X 26X
100M
1000M
100M
10M 10M
Link/Act Link/Act
LED Stato Operazione
Power Accesso L’unità sta ricevendo corrente.
Spento L’unità sta ricevendo corrente.
Link/Act Accesso Una connessione di rete valida è stata stabilità.
Lampeggiante La porta sta trasmettendo/ricevendo i dati.
Spento Nessuna connessione stabilita.
1000M Accesso Una connessione di rete valida è stata stabilità in
modalità 1000M.
Lampeggiante La porta sta trasmettendo/ricevendo i dati.
Spento Nessuna connessione stabilita.
100M Accesso Una connessione di rete valida è stata stabilità in
modalità 100M.
Lampeggiante La porta sta trasmettendo/ricevendo i dati.
Spento Nessuna connessione stabilita.
10M Accesso Una connessione di rete valida è stata stabilità in
modalità 10M.
Lampeggiante La porta sta trasmettendo/ricevendo i dati.
Spento Nessuna connessione stabilita.
