ITALIANO

7

Grazie per aver scelto il Gigabit Ethernet Switch da rack Intellinet Network Solutions,

Modello 524148 (16-porte) o 524162 (24-porte). Per ulteriori specifiche, visitare il sito

intellinet-network.com.

CONNESSIONI

• Tutte le porte sullo switch supportano la funzionalità Auto-MDI/MDI-X, così si possono

usare sia cavi dritti che incrociati UTP/STP per collegare le porte RJ45 ai PC, router, hub,

altri switch, etc.

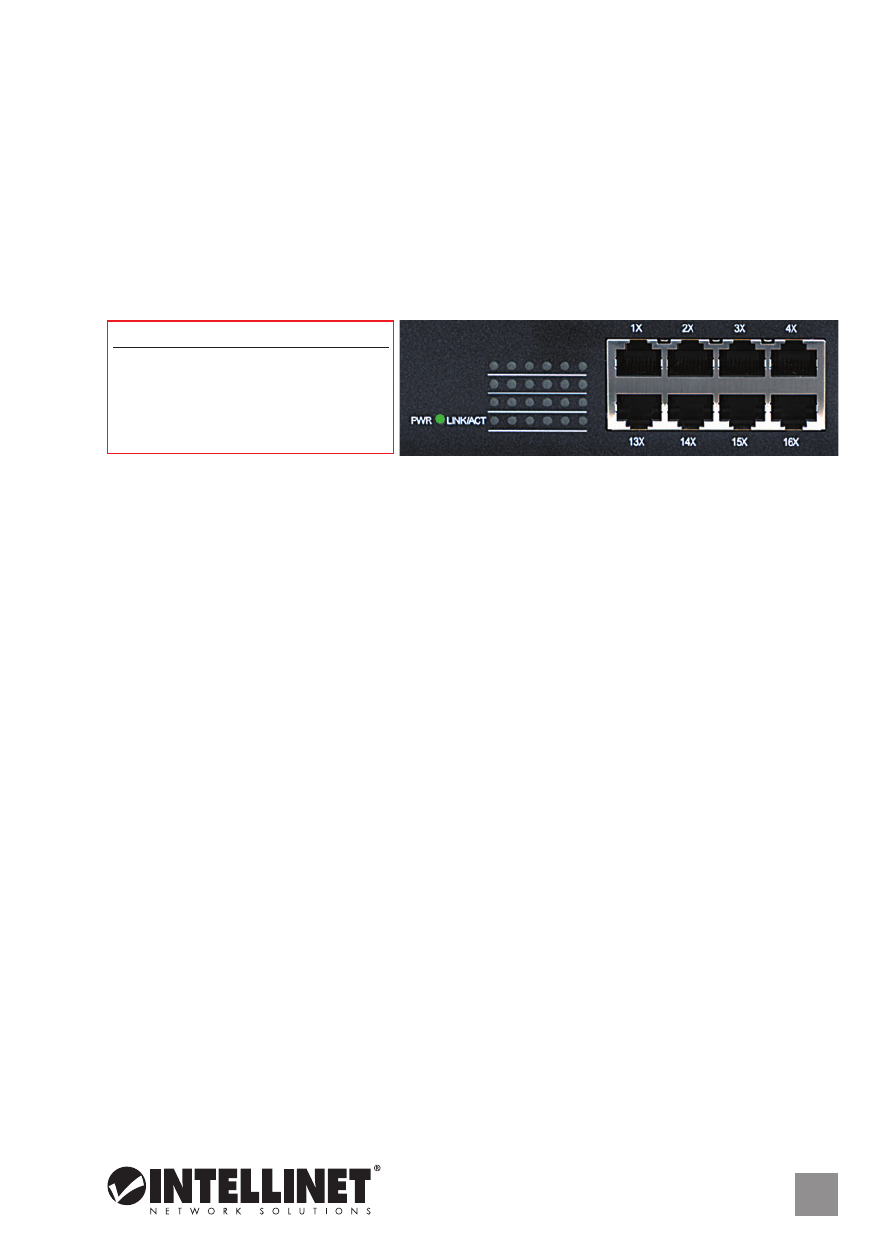

• Gli indicatori LED — Alimentazione, Connessione/Attività — rendono il monitoraggio

e la soluzione dei problemi più semplici. Se un LED di stato non indica alcuna

connessione o attività, verificare la corrispondente periferica per un’ impostazione e un

funzionamento adeguati.

• Utilizzare il cavo di alimentazione incluso per collegare il contenitore sul retro dello switch

ad una presa di corrente verificare che le luci dei LED di alimentazione siano accese.

COLLOCAMENTO

Prima di utilizzare il prodotto, si consiglia di fare attenzione a dove viene posizionato

lo switch:

• su una superficie piana che può supportare il peso dello switch (o qualsiasi altro oggetto

che deve essere tenuto in considerazione);

• con un minimo di 25 mm (approssimativamente 1”) di spazio libero verso l’alto e

lateralmente per permettere un’adeguata ventilazione;

• lontano da sorgenti che possono provocare disturbi e interferenze elettromagnetiche:

radio, trasmettitori, amplificatori di banda, ecc.;

• dove non venga sottoposto ad eccessiva umidità; e

• entro 100 m (approssimativamente 328’) da periferica di rete a cui deve essere collegato.
Montaggio a rack

Lo switch include staffe e viti per il montaggio opzionale a rack.

1. Disconnettere qualsiasi cavo dallo switch.

2. Posizionare la staffa sui fori di fissaggio su un lato dello switch e assicurarla sul posto

con le viti.

3. Ripetere il passo 2 sull’altro lato dello switch.

4. Posizionare lo switch sul rack ed avvitare le staffe sul rack.

5. Recollegare i cavi.

Gigabit Ethernet Switch da rack

Italiano

LED Stato

Operazione

PWR Accesso

Acceso

Spento

Verificare la connessione; accendere

LNK/ Accesso

Porta di connessione valida

ACT Lampeggiante Dati trasmessi/ricevuti

Spento

Nessuna connessione stabilita
