6
POLSKI
Dziękujemy za zakup Przełącznika Rackowego Ethernet Gigabit Intellinet Network
Solutions, model 524148 (16-portowy) lub 524162 (24-portowy). Pełną specyfikację
techniczną produktu znajdziecie Państwo na stronie intellinet-network.com.
PODŁĄCZENIE
• Wszystkie porty przełącznika obsługują auto-krosowanie MDI/MDI-X, możliwe więc
jest użycie kabla prostego lub krosowanego, aby połączyć porty RJ45 z komputerami,
routerami, czy innymi przełącznikami.
• Diody sygnalizacyjne — zasilanie, link/aktywność — są pomocne podczas
monitorowania urządzenia oraz ułatwiają rozwiązywanie problemów. Jeśli diody
statusu nie sygnalizują funkcji linku lub aktywności, sprawdź podłączone urządzenie
pod kątem poprawności konfiguracji oraz jego zasilania.
• Użyj dołączonego kabla, aby podłączyć zasilanie do gniazda na tylnym panelu
przełącznika, sprawdź, czy zapaliła się dioda zasilania.
UMIEJSCOWIENIE
Zaleca się, aby urządzenie w trakcie użytkowania było umiejscowione:
• na płaskiej powierzchni, w miejscu odpowiednim do wagi urządzenia;
• dla zapewnienia dobrej wentylacji w odległości co najmniej 25 mm obudowy
urządzenia od podłoża, na którym się znajduje;
• z dala od źródeł zakłóceń elektrycznych: radia, nadajniki szerokopasmowe, itp.;
• z dala od nadmiernej wilgoci;
• w odległości do 100 m od innych urządzeń sieciowych, z którymi bezpośrednio jest
połączony.
Mocowanie Rackowe
W zestawie znajdują się uchwyty oraz śrubki do opcjonalnego mocowania rackowego.
1. Odłącz wszystkie kable od przełącznika.
2. Umieść uchwyt na dziurach na bocznej części przełącznika i przykręć go śrubami.
3. Powtórz czynność z punktu nr 2 dla drugiego uchwytu.
4. Umieść przełącznik w racku i przykręć go śrubami.
5. Podłącz kable
Przełącznik Rackowy Ethernet Gigabit Polski

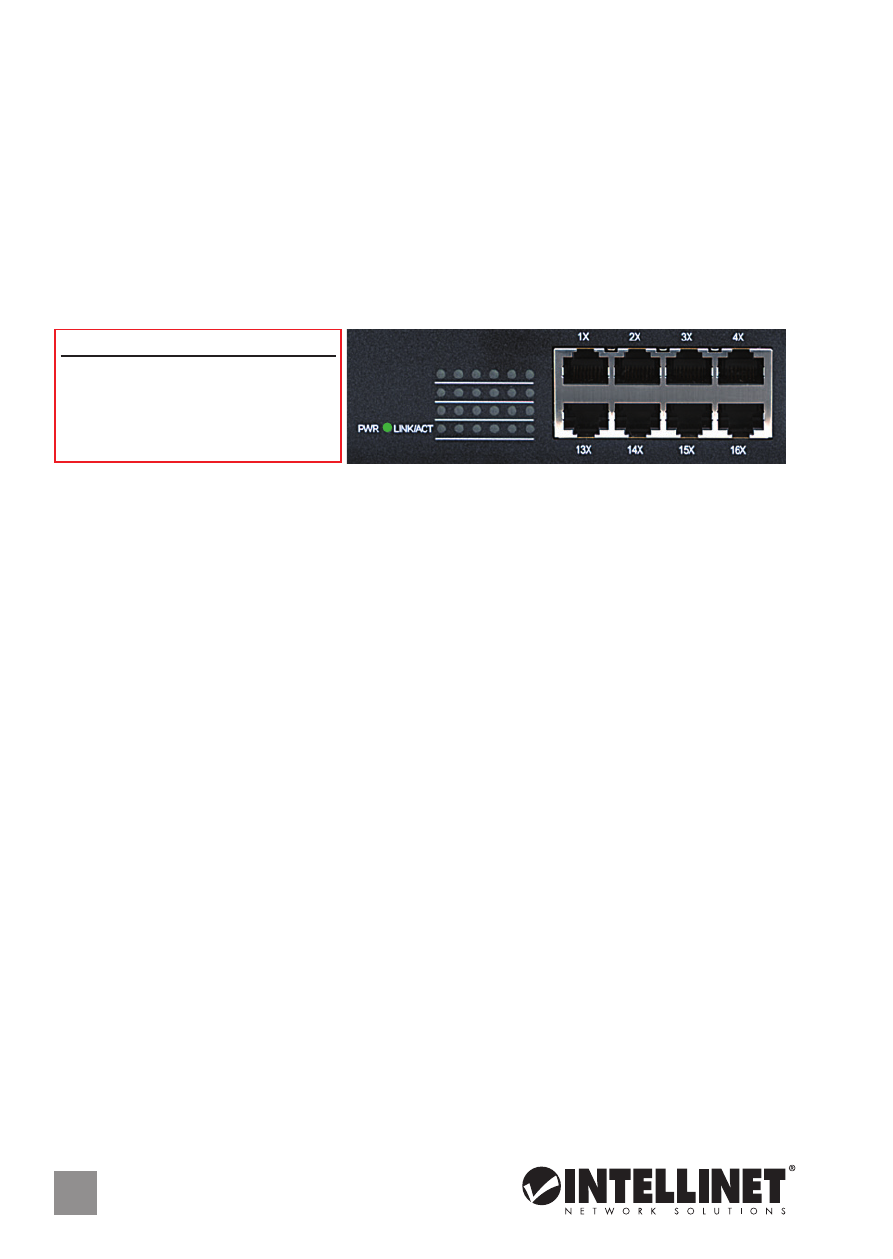

Dioda Status Objaśnienie
PWR On (wł.) Urządzenie włączone
Off (wył.) Sprawdź, czy zasilanie jest podłączone
LNK/ On (wł.) Prawidłowe podłączenie portu
ACT Migająca Transmisja/odbiór
Off (wył.) Nie nawiązano połączenia
