DEUTSCH

3

Gigabit Ethernet Rackmount Switch

Deutsch

Vielen Dank für den Kauf des Intellinet Network Solutions Gigabit Ethernet Rackmount

Switches, Modell 524148 (16-Port) oder 524162 (24-Port). Die Spezifikationen finden

Sie auf intellinet-network.com.

ANSCHLÜSSE

• Alle Ports unterstützen Auto-MDI/MDI-X Funktionalität, daher können Sie ein

Crossover- oder Nicht-Crossover UTP-/STP-Kabel verwenden, um die RJ45-Ports mit

PCs, Routern, Hubs, anderen Switchen etc. zu verbinden.

Die LEDs — Strom, Verbindung/Aktivität — zeigen Funktionen an und helfen bei

Problemdiagnosen. Wenn eine LED keine Verbindung/Aktivität anzeigt, überprüfen

Sie das verbundene Gerät.

• Verwenden Sie das beiliegende Stromkabel, um die Strombuchse auf der Rückseite

des Switches mit einer Steckdose zu verbinden und prüfen Sie, dass die Power-LED

leuchtet.

NUTZUNGSUMGEBUNG

Er wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:

• auf ebenem Untergrund, der das Gewicht des Switches (und evtl. anderer Gegenstände)

trägt

• mit mindestens 25 mm Abstand zu allen Seiten für angemessenen Luftdurchsatz

• fern von anderen Übertragungsgeräten wie Radios, Breitbandverstärker, etc.

• nicht in feuchten Umgebungen

• max. 100 m vom zu verbindenden Netzwerkgerät entfernt.
Rackmontage

Diesem Switch liegen Haltewinkel und Schrauben für optionale Rackmontage bei.

1. Trennen Sie alle Kabel von dem Switch.

2. Platzieren Sie einen Haltewinkel über den Montagelöchern auf einer Seite des

Switches und fixieren Sie ihn mit Schrauben.

3. Wiederholen Sie Schritt 2 auf der anderen Seite des Switches.

4. Platzieren Sie den Switch in dem Rack und schrauben Sie die Haltewinkel fest.

5. Schließen Sie alle Kabel wieder an.

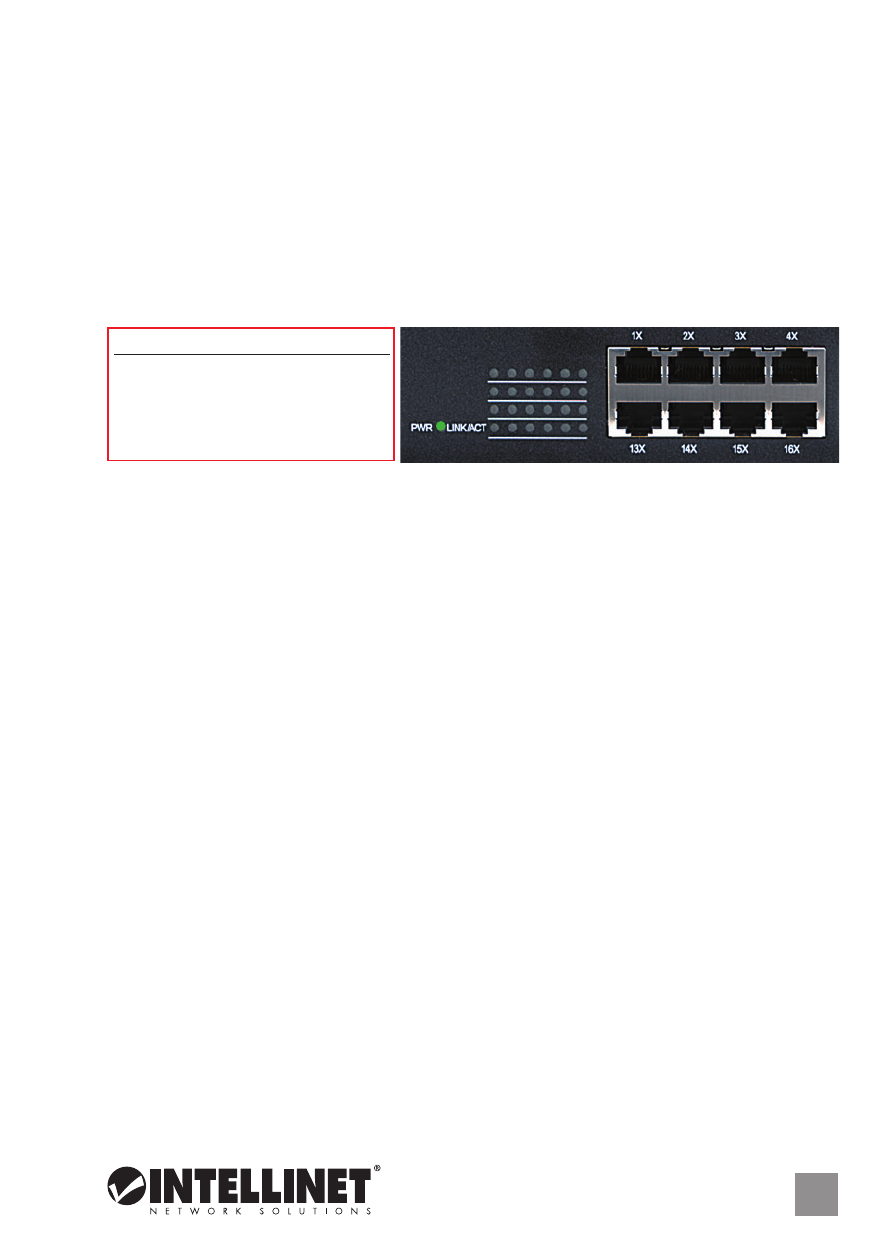

LED Status Bedeutung
PWR An

Gerät wird mit Strom versorgt

Aus

Stromanschluss prüfen/Gerät einschalten

LNK/ An

Verbindung ist hergestellt

ACT Blinkend Datenübertragung

Aus

Verbindung ist nicht hergestellt
