Gigabit PoE a Web Management Desktop Ethernet Switch Italiano
LED Stato Operazione
PWR Acceso Acceso
Spento Verificare la connessione AC; accendere l’apparecchio
PoE Acceso Porta collegata alla periferica PSE/PoE
Spento Nessuna periferica PSE/PoE è collegata
LNK/ Acceso Porta di connessione valida
ACT Lampeggiante Porta di connessione valida; trasmissione/ricevimento dati
Spento Nessuna connessione stabilita
Per specifiche e istruzioni dettagliate, fate riferimento al manuale d’istruzione presente nel
CD incluso o vistare il sito er ulteriori specifiche, visita il sito intellinet-network.com.

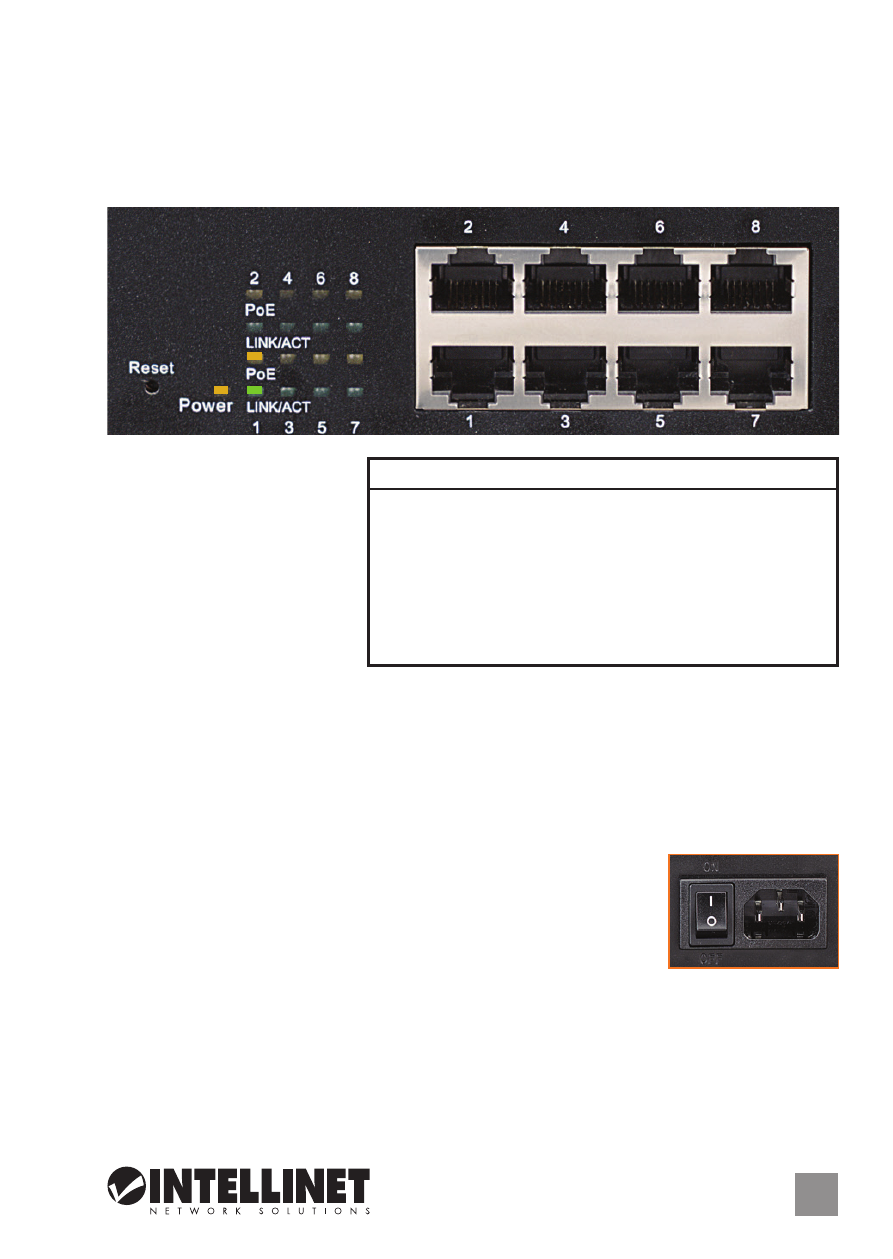

CONNESSIONI E INDICATORI
LEDs
Gli indicatori LED — Power,
PoE, Link/Activity — permettono
di monitorare facilmente lo
switch e le sue connessioni.
Porte
Tutte le porte dello switch
supportano la funzionalità
Auto-MDI/MDI-X, così cavi incrociati e porte uplink non sono necessarie per connessioni
a PC, router, hub, altri switch, etc. I cavi Cat5/5e/6 UTP/STP forniscono ottimali
prestazioni; se il LED di stato non indica una connessione o un’attività, verificare la
corrispondente periferica per un corretto settaggio e funzionamento. NOTA: Il tasto
rientrante Reset può essere premuto (usando uno spillo o un simile oggetto appuntito)
per resettare lo switch se questo non risponde.
Alimentazione
Utilizzare il cavo di alimentazione per collegare l’apparecchiatura
(vicino all’interruttore posto sul pannello posteriore) alla presa di
corrente AC. Verificare che il LED di alimentazione sul pannello
frontale è illuminato.
SUGGERIMENTO PER L’INSTALLAZIONE
Prima dell’uso, si raccomanda che lo switch venga posizionato:
• su una superficie piana con almeno 25 mm di spazio libero per una corrette ventilazione
• lontano da fonti di disturbo elettrico: radio, trasmettitori, amplificatori a banda larga, etc.
ON
OFF
