DEUTSCH
3
PoE Web-Managed Desktop Gigabit Switch Deutsch
Für genauere Anweisungen nutzen Sie bitte das Handbuch auf der beiliegenden
CD oder auf intellinet-network.com.

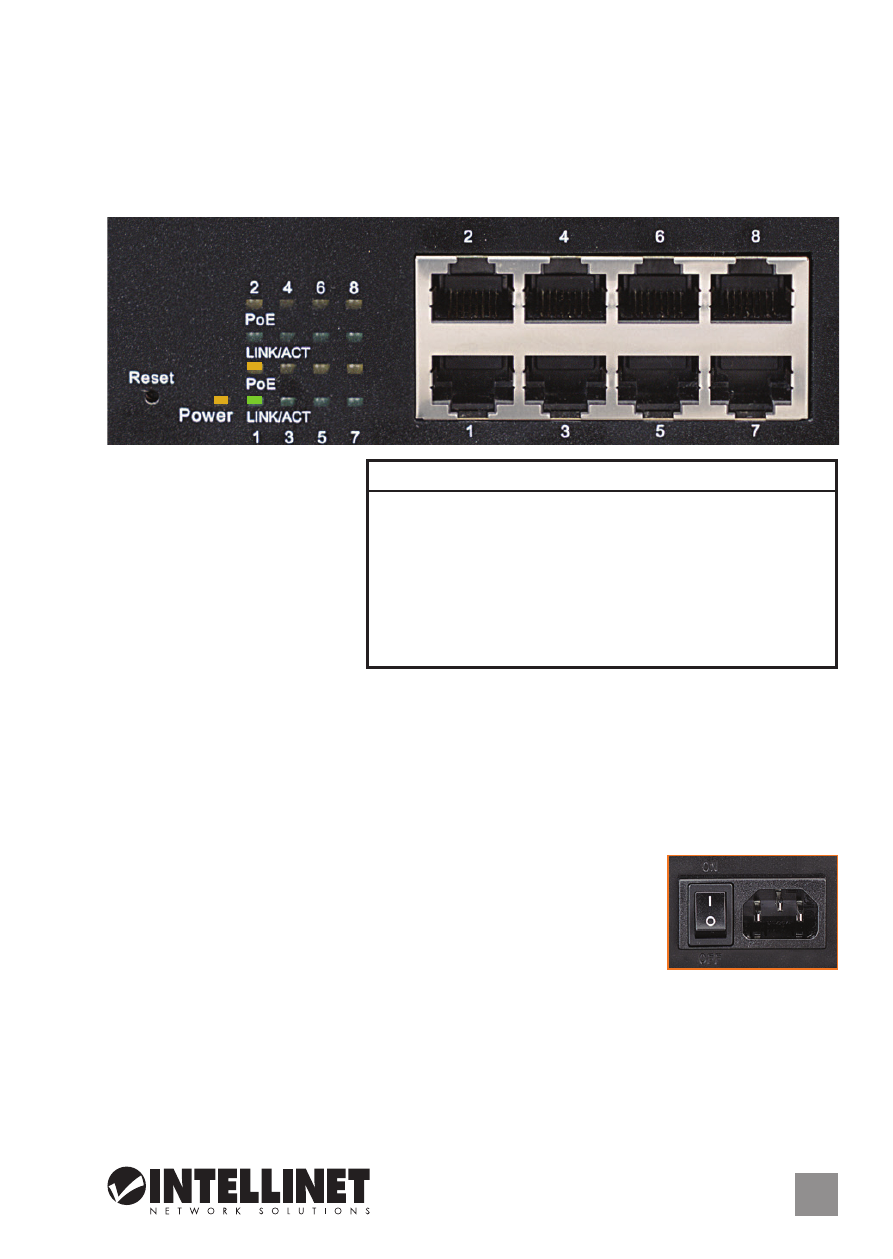

ANSCHLÜSSE & ANZEIGEN
LED-Anzeigen
Die LEDs — Strom, PoE,
Verbindung/Aktivität —
vereinfachen das Ablesen
der Funktionen und
Anschlüsse.
Ports
Alle Ports unterstützen
Auto-MDI/MDI-X Funktionalität, daher werden Crosskabel und Uplink-Ports für
Verbindungen zu PCs, Routern, Hubs, anderen Switchen, etc. nicht benötigt.
Cat5/5e- UTP/STP-Kabel bieten die beste Performance. Wenn eine LED keine
Verbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät. HINWEIS:
Der Reset-Knopf kann (mit einer Büroklammer oder ähnlichem) gedrückt werden,
um den Switch zurückzusetzen, falls er nicht mehr reagiert.
Strom
Schließen Sie das beiliegende Stromkabel an das Gerät (neben
dem An/Aus-Schalter) und an eine Steckdose an. Vergewissern
Sie sich dass die “Power”-LED aufleuchtet.
INSTALLATIONSTIPPS
Es wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:
• auf ebenem Untergrund mit mind. 25 mm Rundumabstand für ausreichend
Luftdurchsatz
• fern von anderen Übertragungsgeräten wie Radio, Breitbandverstärker, etc.
LED Status Operation
Power
An Gerät wird mit Strom versorgt
Aus Stromanschluss prüfen/Gerät einschalten
PoE An Port ist mit PSE/PoE-Gerät verbunden
Aus Kein PSE/PoE-Gerät angeschlossen
Link/Act An Verbindung ist hergestellt
Blinkend Verbindung ist hergestellt; Datenübertragung
Aus Verbindung ist nicht hergestellt
ON
OFF
