FRANÇAIS
5
Commutateur PoE Gigabit Web en boîtier externe Français
Pour les instructions et spécifications détaillées, veuillez lire le manuel de
l’utilisationsur le CD inclus ou sur intellinet-network.com.

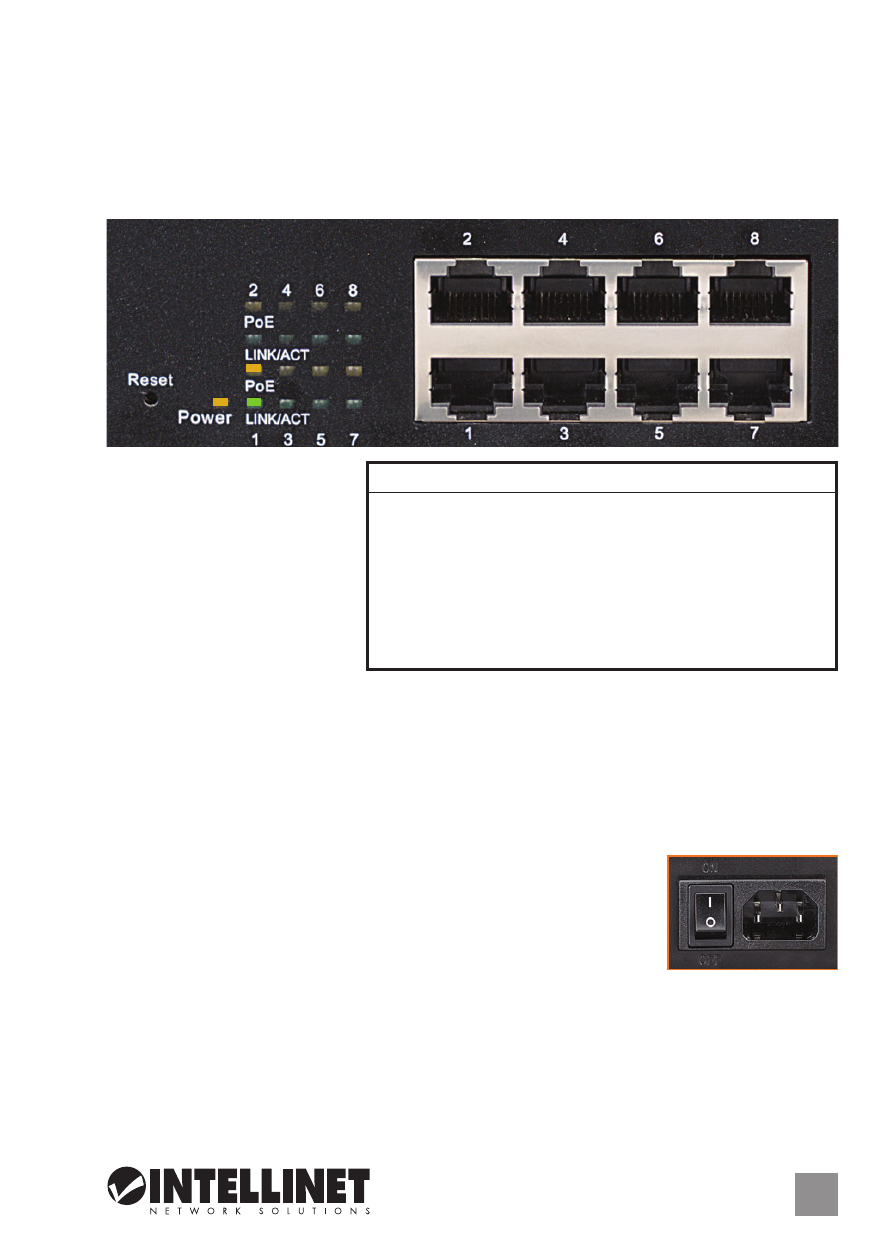

CONNEXIONS & INDICATEURS
Les DEL
Les voyants d’état — PoE,
Alimentation, Connexion/
Activité — simplifient lire les
fonctions et les connexions.
Les ports
Tous les ports de ce
commutateur prennent en
charge la fonctionnalité Auto-MDI/MDI-X, donc des câbles croisés et des liaisons
montantes ne sont pas nécessaires pour des connections aux PC, routeurs, etc.
Des câbles Cat5/5e UTP/STP garantissent des performances optimales; si un DEL
n’indique pas d’activité, vérifiez l’appareil correspondant. REMARQUE: Le bouton
de reset peut être appuyé (avec un trombone ou un objet similaire) si le
commutateur ne réagit pas.
Alimentation
Connectez le cordon d’alimentation à l’appareil (à côté de
l’ interrupteur du réseau) et à une prise de courant. Vérifiez
que le DEL “Power” sur le panneau avant est allumé.
CONSIGNES D’INSTALLATION
Avant d’utiliser le commutateur, il est recommandé de le placer:
• sur une surface plane avec un écartement de 25 mm d’autres objets pour la
ventilation
• loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.)
LED Status Operation
Power
Allumé Appareil est alimenté
Éteint Vérifiez l’alimentation/Allumez l’appareil
PoE Allumé Port est connecté à un appareil PSE/PoE
Éteint Port n’est connecté pas à un appareil PSE/PoE
Link/Act Allumé Connexion est établie
Clignotant Connexion est établie; données sont transmises
Éteint Connexion n’est pas établie
ON
OFF
