6
POLSKI
Przełącznik Web-Smart Gigabit Ethernet PoE+ Polski
Dioda Status Objaśnienie
Power
On (wł.) Urządzenie włączone
Off (wył.) Sprawdź, czy zasilanie jest podłączone; włącz urządzenie
PoE On (wł.) Port jest połączony z urządzeniem PoE
Off (wył.) Nie ma połączenia z urządzeniem PoE
Link/Act On (wł.) Prawidłowe podłączenie portu
& SFP Migająca Prawidłowe podłączenie portu; transmisja/odbiór pakietów
Off (wył.) Nie nawiązano połączenia
Niniejsza instrukcja szybkiej instalacji przedstawia podstawowe kroki potrzebne
do uruchomienia i obsługi urządzenia. Aby uzyskać szczegółowe informacje
techniczne oraz podręcznik użytkownika zapoznaj się z zawartością dołączonej
płyty CD lub odwiedź stronę intellinet-network.com.

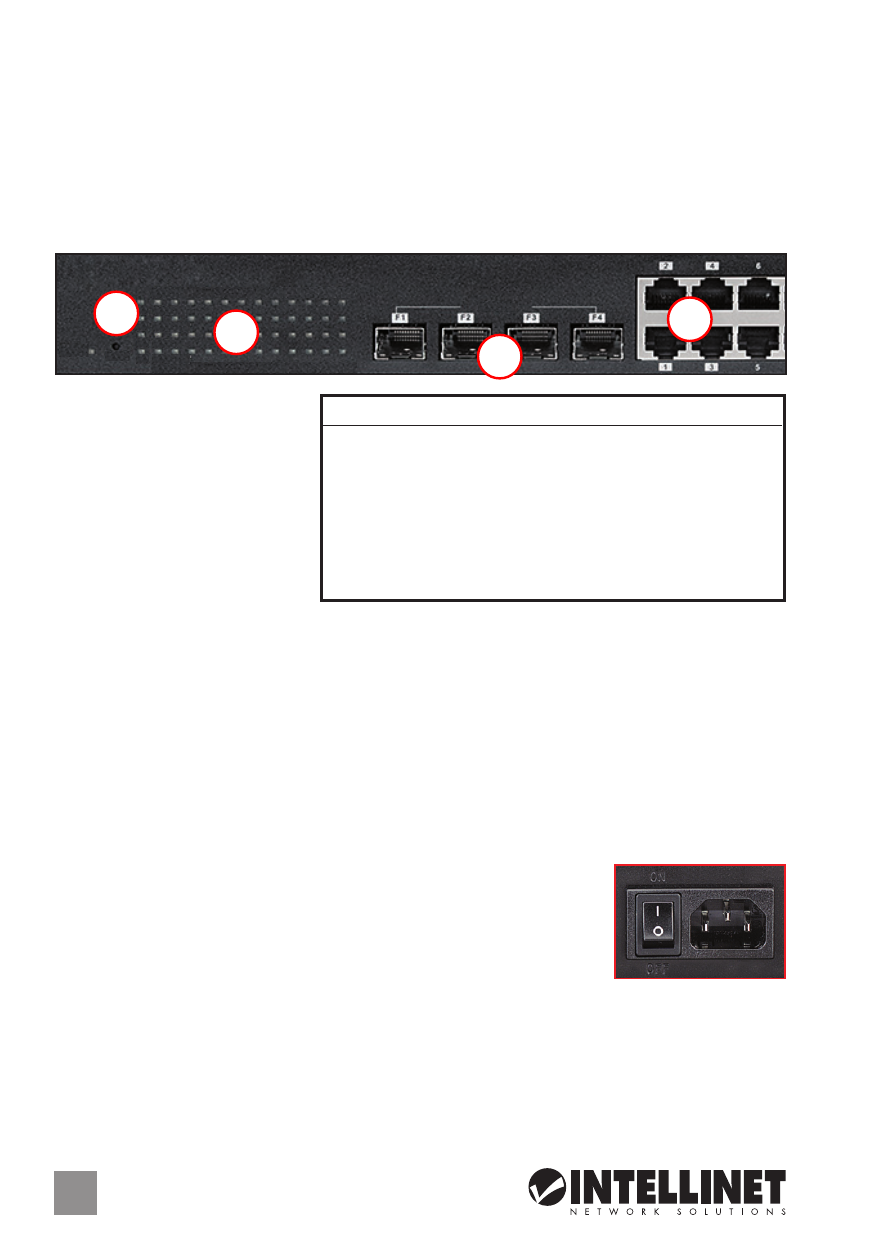

PANEL PRZEDNI URZĄDZENIA
Diody
Diody sygnalizacyjne LED ( A )
— dla funkcji zasilania, PoE
(1-24), link/aktywności (1-24),
SFP (F1-4) — ułatwiają
monitorowanie przełącznika
i jego połączeń.
Porty
Wszystkie porty przełącznika obsługują auto-krosowanie MDI/MDI-X, więc kabel
krosowany oraz port uplink nie jest wymagany do połączenia z komputerami,
routerami, czy innymi przełącznikami. Kable Cat5/5e/6 UTP/STP zapewniają
optymalną wydajność; jeśli diody statusu nie sygnalizują linku lub aktywności,
sprawdź podłączone urządzenie pod kątem poprawności konfiguracji oraz jego
zasilania. Znajdujący się w zagłębieniu przycisk Reset ( B ) należy wcisnąć cienkim
narzędziem, aby zresetować przełącznik. UWAGA: Porty SFP (F1-4) ( C ) dzielą łącza
z portami RJ45 1-4 ( D ). Jeśli oba porty 1 oraz F1 są podłączone do urządzeń, tylko
jeden z nich - F1 jest zlinkowany.
Zasilanie
Użyj znajdującego się w zestawie kabla zasilającego do
podłączenia przełącznika do gniazda sieci energetycznej.
MOCOWANIE RACKOWE
W zestawie znajdują się uchwyty oraz śrubki do opcjonalnego mocowania rackowego.
1. Odłącz wszystkie kable od przełącznika.
2. Umieść uchwyt na dziurach na bocznej części przełącznika i przykręć go śrubami.
3. Powtórz czynność z punktu nr 2 dla drugiego uchwytu.
4. Umieść przełącznik w racku i przykręć go śrubami.
5. Podłącz kable.
ON
OFF
1 3 5 7 9 11 13 15 17 19 21 23
2 4 6 8 10 12 14 16 18 20 22 24
Power Reset
PoE
PoE
LINK/ACT
LINK/ACT F1
F4
F3
F2
Combo
A
B
C
D
