FRANÇAIS
5
Commutateur PoE+ Gigabit Web Ethernet Français
Ce guide décrit les bases pour configurer et opérer cet appareil. Pour des instructions
et spécifications détailées, veuillez lire le manuel de l’utilisateur sur le CD inclus ou sur
intellinet-network.com
CONNEXIONS & INDICATEURS

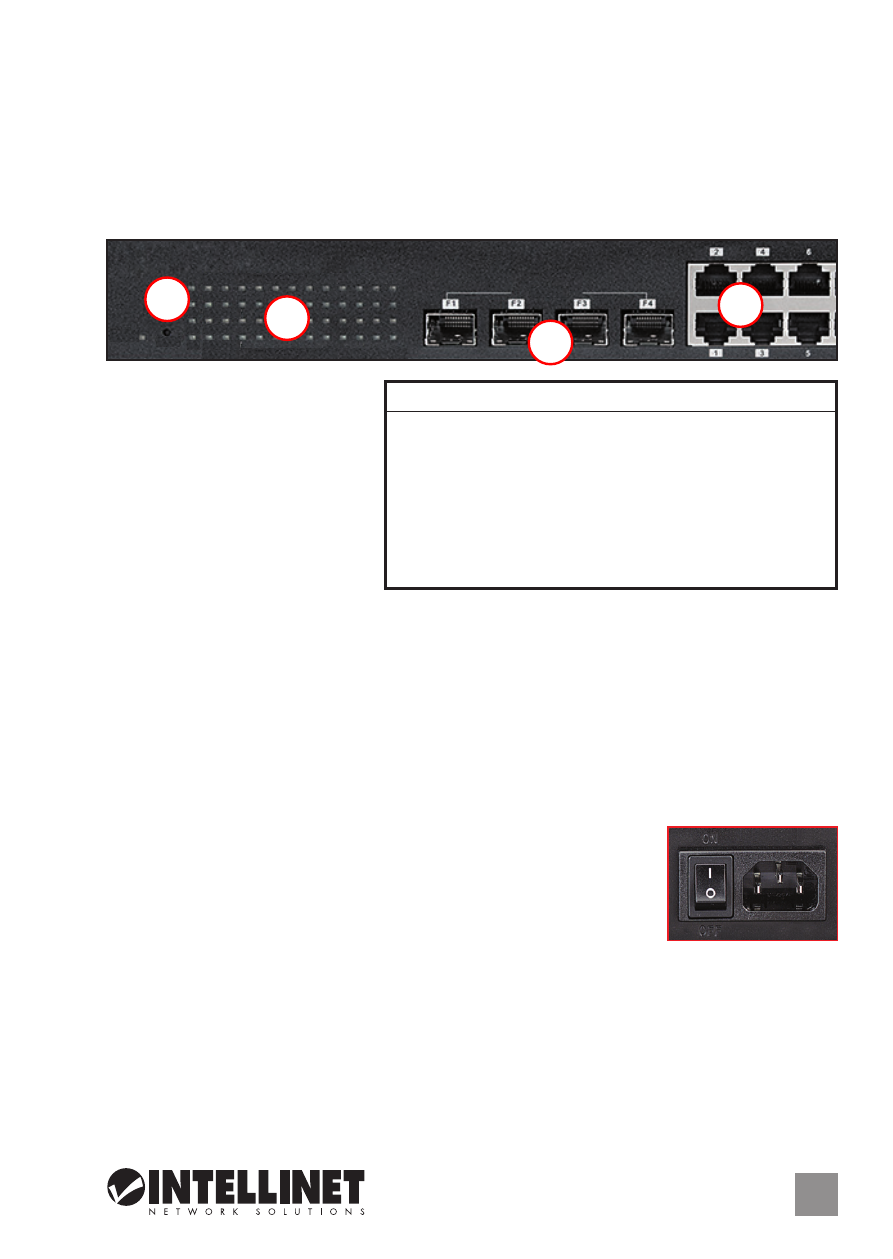

Les DEL
Les voyants d’état ( A ) —
Alimentation, PoE (1-24),
Connexion/Activité (1-24),
SFP (F1-4) — simplifient lire les
fonctions et les connexions.
Les ports
Tous les ports de ce
commutateur prennent en charge la fonctionnalité Auto-MDI/MDI-X, donc des câbles
croisés et des liaisons montantes ne sont pas nécessaires pour des connections aux
PC, routeurs, etc. Des câbles Cat5/5e UTP/STP garantissent des performances
optimales; si un DEL n’indique pas d’activité, vérifiez l’appareil correspondant. Le
bouton de reset ( B ) peut être appuyé (avec un trombone ou un objet similaire) si le
commutateur ne réagit pas. REMARQUE: Les ports SFP F1-F4 ( C ) et les ports RJ45 1-4
( D ) sont des ports mixtes, cela veut dire si des appareils sont connectés aux ports 1 et
F1, seulement la connexion via F1 est active.
Alimentation
Connectez le cordon d’alimentation à l’appareil (à côté de
l’ interrupteur du réseau) et à une prise de courant.
MONTAGE EN RACK
Le commutateur inclut des équerres et vis pour un montage en rack optionnelle.
1. Déconnectez tous les cordons du commutateur.
2. Positionnez une équerre sur les trous de montage à un côté du commutateur et
sécurisez-la avec des vis.
3. Répétez l’étape 2 à l’autre côté du commutateur.
4. Positionnez le commutateur en rack et vissez les équerres au rack.
5. Reconnectez tous les cordons.
LED État Operation
Power Allumé Appareil est alimenté
Éteint Vérifiez l’alimentation/Allumez l’appareil
PoE Allumé Port est connecté à un appareil PSE/PoE
Éteint Port n’est connecté pas à un appareil PSE/PoE
Link/Act Allumé Connexion est établie
& SFP Clignotant Connexion est établie; données sont transmises
Éteint Connexion n’est pas établie
ON
OFF
1 3 5 7 9 11 13 15 17 19 21 23
2 4 6 8 10 12 14 16 18 20 22 24
Power Reset
PoE
PoE
LINK/ACT
LINK/ACT F1
F4
F3
F2
Combo
A
B
C
D
