DEUTSCH
3
PoE+ Web-Managed Gigabit Ethernet Switch Deutsch
Diese Kurzanleitung zeigt die grundlegenden Schritte zur Einrichtung und Inbetrieb-
nahme dieses Geräts. Für genauere Anweisungen nutzen Sie bitte das beiliegende
Handbuch auf CD oder auf intellinet-network.com.

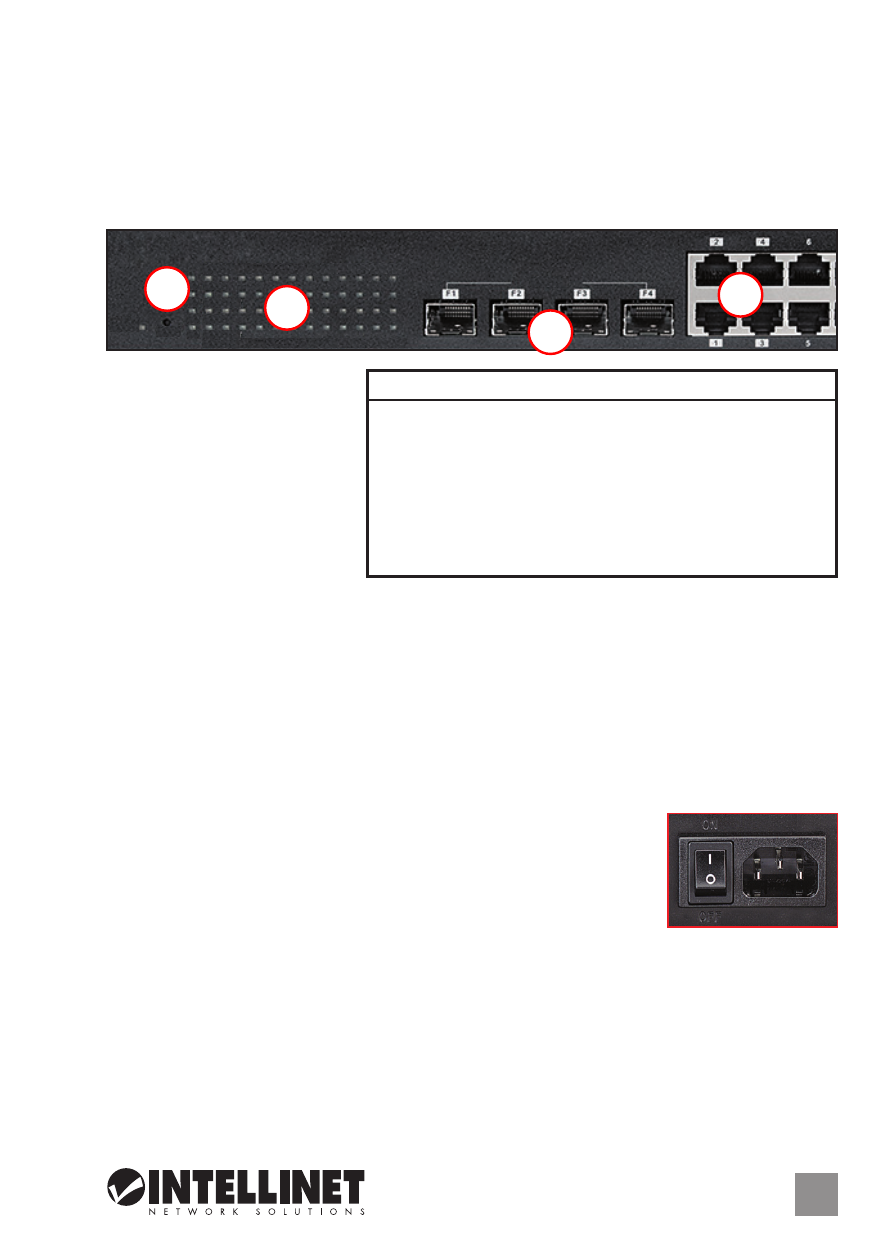

ANSCHLÜSSE & ANZEIGEN
LED-Anzeigen
Die LEDs ( A ) — Strom, PoE
(1-24), Verbindung/Aktivität
(1-24), SFP (F1-4) — verein-
fachen das Ablesen der
Funktionen und Anschlüsse.
Ports
Alle Ports unterstützen Auto-
MDI/MDI-X Funktionalität, daher werden Crosskabel und Uplink-Ports für Verbindungen
zu PCs, Routern, anderen Switchen, etc. nicht benötigt. Cat5/5e- UTP/STP-Kabel bieten
die beste Performance. Wenn eine LED keine Verbindung/Aktivität anzeigt, überprüfen
Sie das verbundene Gerät. Der Reset-Knopf ( B ) kann (mit einer Büroklammer oder
ähnlichem) gedrückt werden, um den Switch zurückzusetzen, falls er nicht mehr
reagiert. HINWEIS: Die SFP-Ports F1-4 ( C ) und die RJ45-Ports 1-4 ( D ) sind Kombo-Ports,
d. h. wenn an die Ports 1 und F1 Geräte angeschlossen sind, ist nur die Verbindung
über F1 aktiv.
Strom
Schließen Sie das beiliegende Stromkabel an das Gerät (neben
dem An/Aus-Schalter) und an eine Steckdose an. V
RACKMONTAGE
Diesem Switch liegen Haltewinkel und Schrauben für optionale Rackmontage bei.
1. Trennen Sie alle Kabel von dem Switch.
2. Platzieren Sie einen Haltewinkel über den Montagelöchern auf einer Seite des
Switches und fixieren Sie ihn mit Schrauben.
3. Wiederholen Sie Schritt 2 auf der anderen Seite des Switches.
4. Platzieren Sie den Switch in dem Rack und schrauben Sie die Haltewinkel fest.
5. Schließen Sie alle Kabel wieder an.
LED Status Operation
Power
An Gerät wird mit Strom versorgt
Aus Stromanschluss prüfen/Gerät einschalten
PoE An Port ist mit PSE/PoE-Gerät verbunden
Aus Kein PSE/PoE-Gerät angeschlossen
Link/Act An Verbindung ist hergestellt
& SFP Blinkend Verbindung ist hergestellt; Datenübertragung
Aus Verbindung ist nicht hergestellt
ON
OFF
1 3 5 7 9 11 13 15 17 19 21 23
2 4 6 8 10 12 14 16 18 20 22 24
Power Reset
PoE
PoE
LINK/ACT
LINK/ACT F1
F4
F3
F2
Combo
A
B
C
D
