Inbetriebnahme

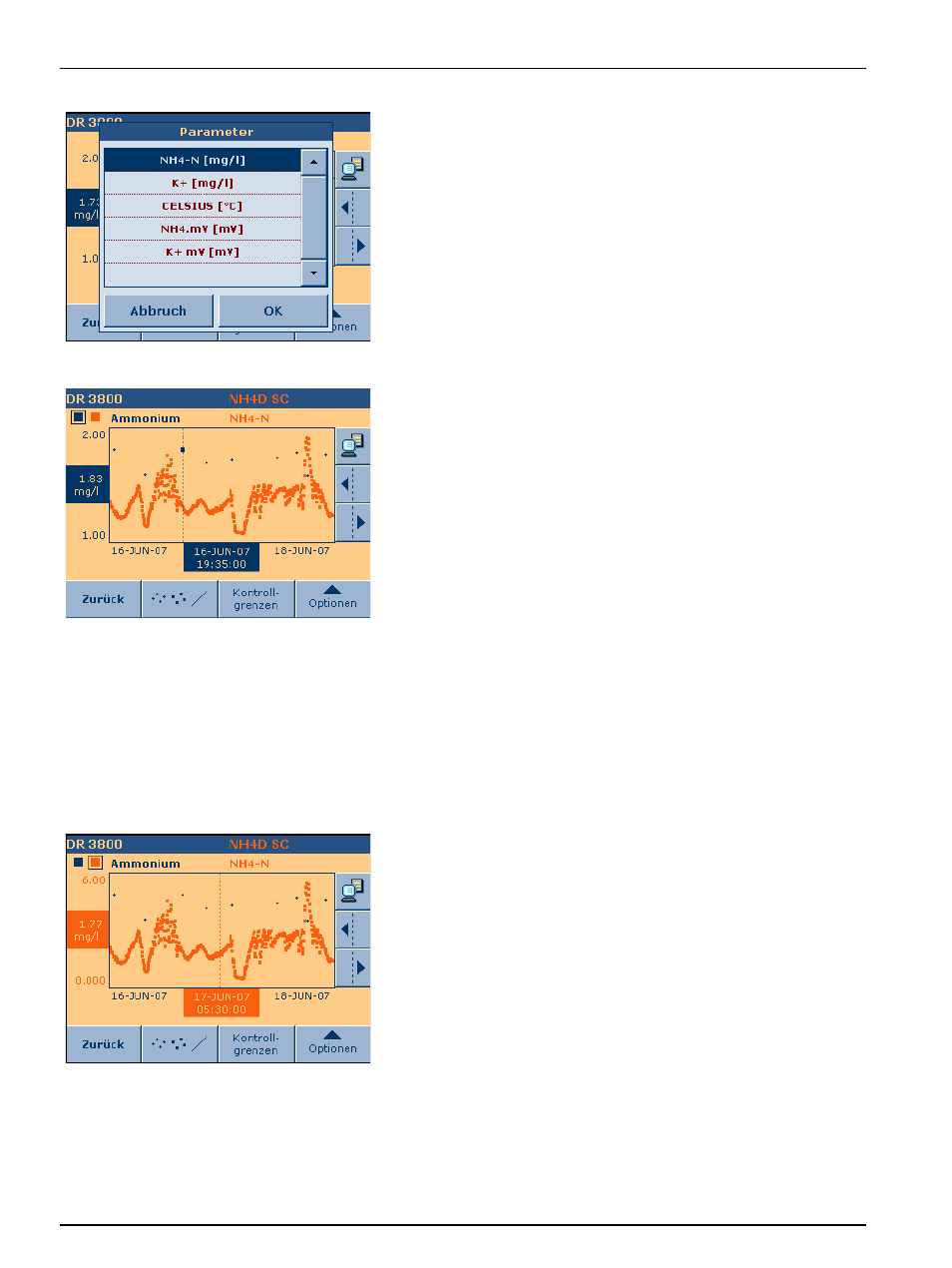

Eine Liste von Parametern wird angezeigt.
5. Wählen Sie einen Parameter und bestätigen Sie mit OK.
Die Prozess-Daten werden dem Display hinzugefügt.
Hinweis: Die Messergebnisse, zum Beispiel für den NH4-N Sensor,
werden dargestellt, jedoch ist die y-Achse Teil der aktiven Daten (in diesem
Fall der Labordaten Ammonium).
Ein schwarzes und ein orangefarbenes Kästchen werden in der
linken oberen Ecke des Displays angezeigt. Das schwarze
Kästchen bezieht sich auf die Labordaten, das orange Kästchen
auf die Prozess-Daten.
6. Tippen Sie auf das schwarze oder orangefarbende Kästchen,
um zwischen den Kurven hin- und herzuschalten.
Hinweis: Die Displayfarben variieren je nach gewählter Farbpalette im
Menü Farbpalette.
3.2.4 Y-Achse anpassen zur Darstellung der Ergebnisse in einem Diagramm
Um die Ergebnisse in einem Diagramm zu vergleichen, passen Sie
die Y-Achse so an, dass beide Kurven denselben Messbereich
haben.
Beispiel:
1. Tippen Sie auf das orangefarbenes Kästchen für die Kurve der
Prozessdaten.
In diesem Beispiel erstreckt sich die Y-Achse für die
Prozess-Daten von 0–6.
