Montiranje na ploči ili panelu

1-3

4-5

6-7

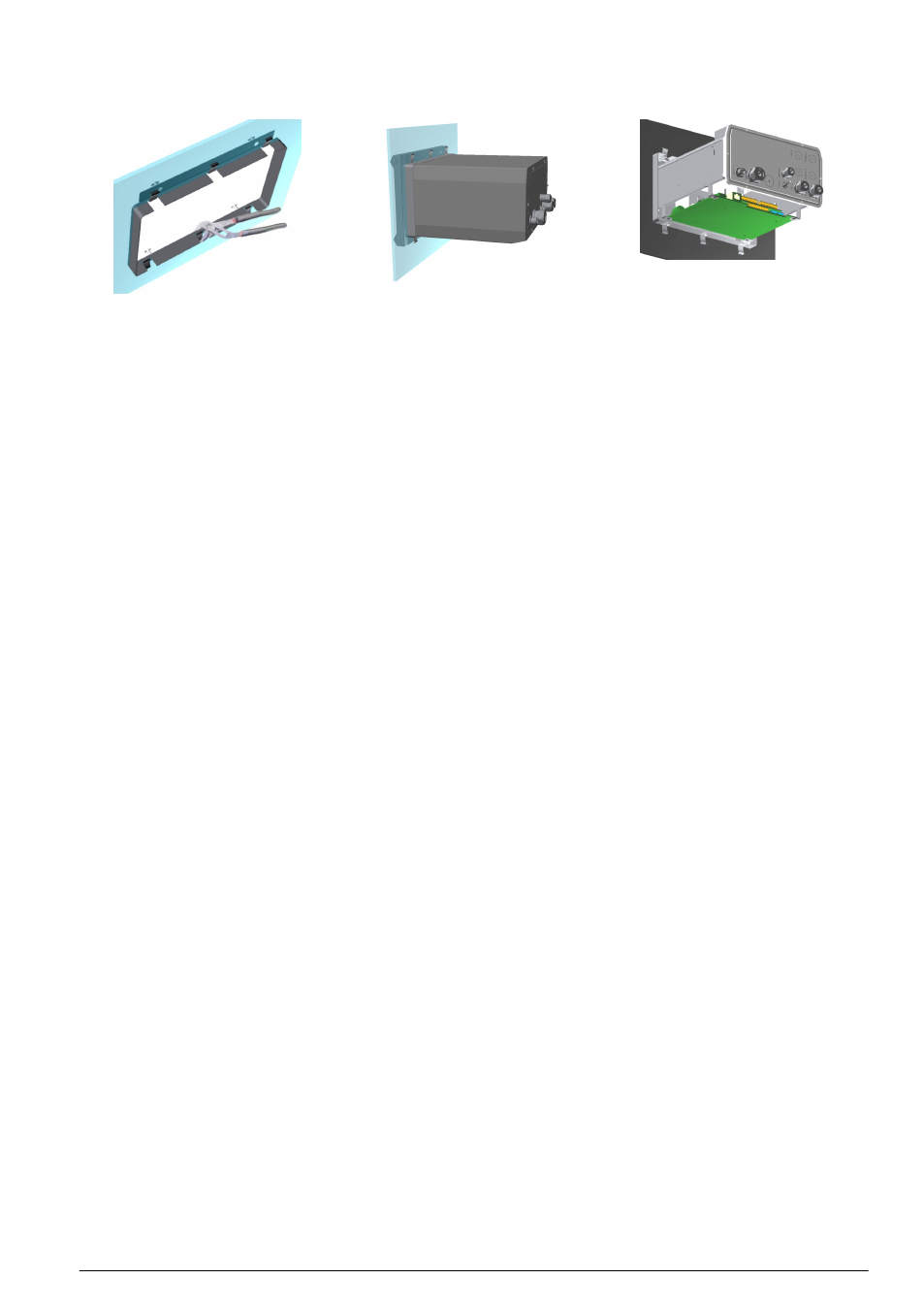

1. Isecite otvor na ploči ili panelu da biste u njega pozicionirali nosač u obliku rama koji se dobija sa uređajem.
2. Pričvrstite ram za otvor.
3. Pomoću podesivih klešta presavite 6 jezičaka preko ivica ploče.
4. Gurnite uređaj u ram. Uređaj morate pozicionirati tačno iznat četiri čiode u obliku slova "T" Okrenite

4 blokirajuća vijka koji se nalaze na obe strane prednjeg panela i gurnite uređaj u ram.

5. Okrenite ova 4 vijka za 1/4 kruga, dva puta, u smeru zavrtanja kao što je prikazano na bočnoj strani prednjeg

panela. Na ovaj način uređaj će biti fiksiran na tačno odgovarajućem mestu odnosno tačno iznad četiri "T"
čiode.

6. Za pristup priključcima unutar uređaja morate skinuti njegovo kućište (odvrnite šest vijaka na zadnjem panelu

i izvucite kućište)

7. Provucite kablove kroz kablovsku uvojnicu (ako je potrebno) i onda izvršite kabliranje na način na koji

je objašnjeno u daljem tekstu.
