Panele takılması

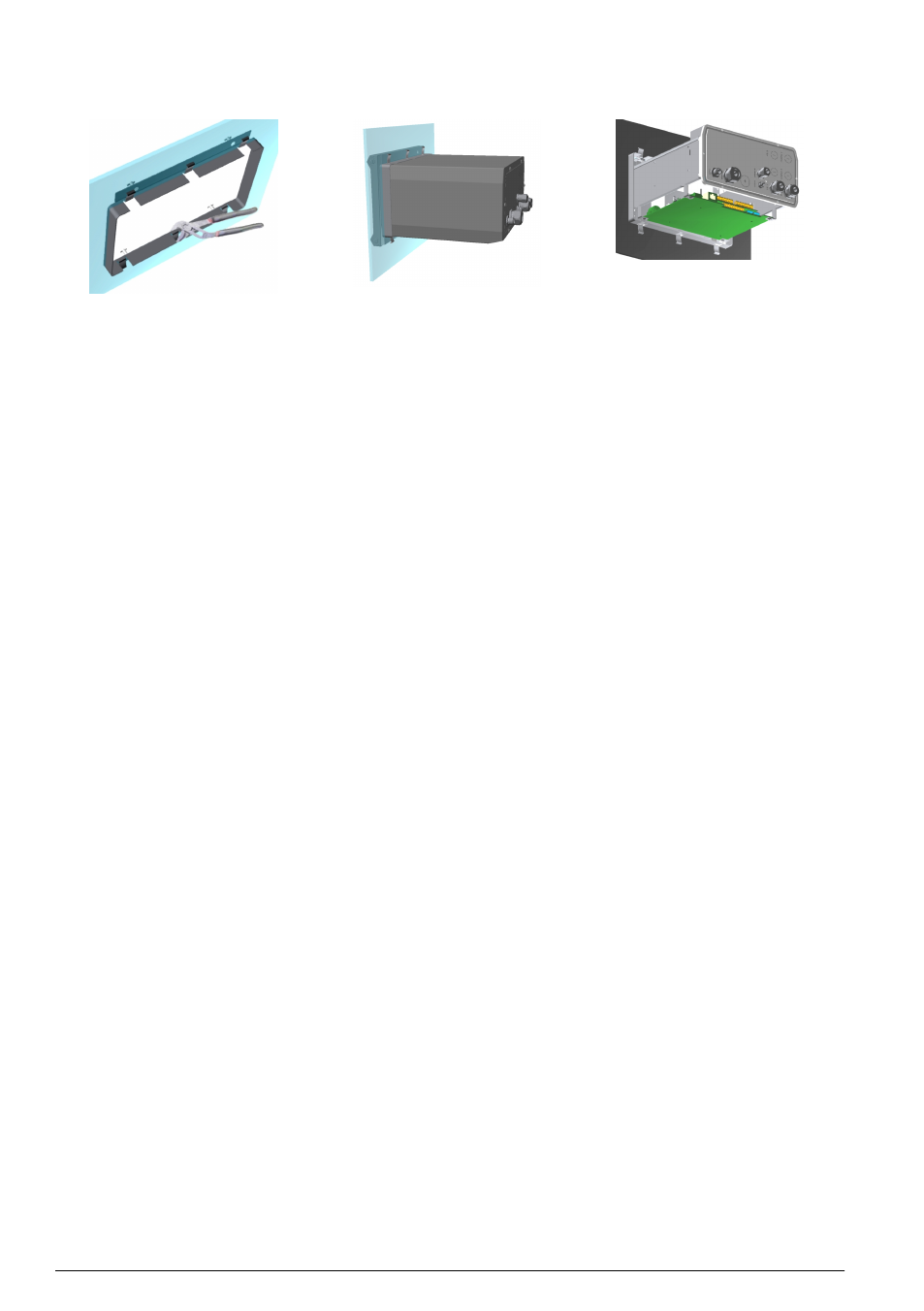

1-3 4-5 6-7
1. Ürünle birlikte verilen destek çerçevesini içine oturtabilecek şekilde panel üzerinde bir yuva kesin.
2. Ürünle birlikte verilen çerçeveyi yuvaya yerleştirin.
3. Ayarlı pense kullanarak 6 adet kulakçığı panelin kenarları üzerine katlayın.
4. Cihazı, destek çerçevesinin içerisine kaydırın. Cihaz, dört adet "T" pimin üzerine geçmelidir. Ön panelin her
iki yanında bulunan 4 adet çabuk kilitlenen vidayı çevirin ve paneli içeriye doğru kaydırın.
5. 4 adet çabuk kilitlenen vidayı, ön panelin yan tarafında gösterilen biçimde kilitleme yönünde iki kez 1/4 tur
çevirin. Bu işlem sonucunda cihaz, dört adet "T" pimi üzerindeki konumuna kilitlenir.
6. Cihazın iç kısmındaki bağlantılara erişmek için cihazın mahfazasını sökün (arka panel üzerindeki altı vidayı
sökün ve mahfazayı arkaya doğru kaydırarak çıkarın)
7. Kabloları önce mahfazanın içerisinden sonra da kablo rakorundan (uygulanabiliyorsa) geçirin ve ardından
aşağıda ayrıntılı şekilde belirtilen bağlantıları yapın.
