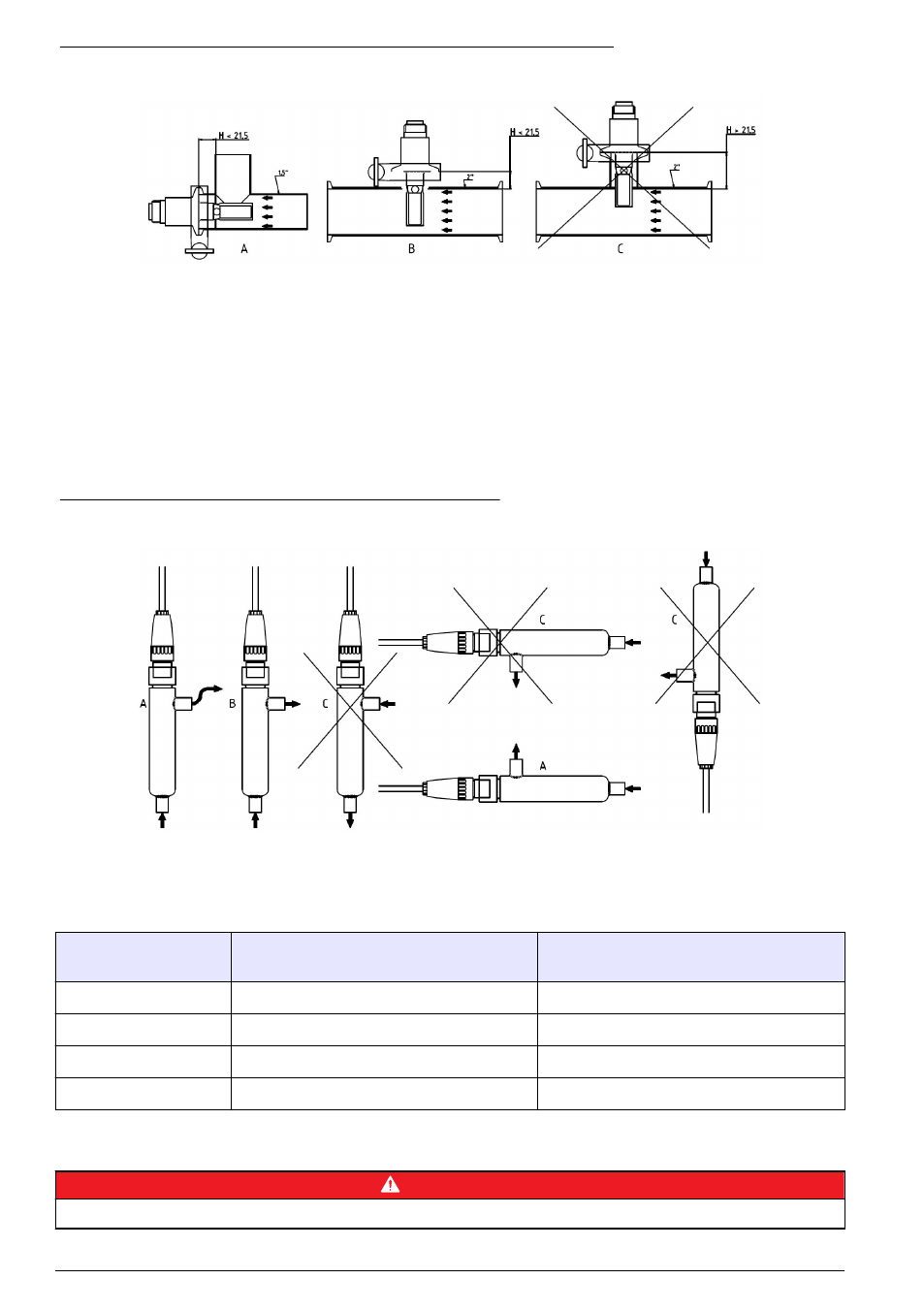

Afbeelding 3 Voorbeeld montage van een sensor van model 8394
De sensor van model 8394 pst perfect in een Tri-Clover ® Tri-Clamp ™ Tee, beginnend met een
diameter van 1,5 inch (A) en ook in een hoek van 90°, beginnend bij 2 inch (B). Alle Tri-Clamp ™
Tees stemmen overeen met de 3A-normen voor CIP (cleaning In place of reinigen op locatie).
In een bypass
Doorstroomkamers van polymetron zijn zo ontworpen dat ze geen luchtbellen vasthouden. Om het
extraheren van luchtbellen te faciliteren moet een minimale stromingssnelheid van 20 l/u gebruikt
worden (idealiter 60 l/u).
Opmerking: De progressieve ophoping van luchtbellen op het oppervlak van de sensor vermindert het actieve
oppervlak, verhoogt de celconstante en leidt tot een abnormale lage meting van conductiviteit.
Afbeelding 4 Doorstroomkamer voorbeeld montage
Opmerking: De pijlen geven de stromingsrichting van het monster aan.
Zorg ervoor dat de NTP-fittingen van de doorstroomkamer lekvrij zijn door waterbestendig materiaal
toe te voegen op de mannelijke schroefdraad. Het aanbevolen waterbestendige materiaal voor elke
doorstroomkamer is:
Doorstroomkamer
Sensor
8310/8311/8312
Sensor
8315/8316/8317/8394
08313=A=0001 PTFE-draadafdichtingstape PTFE-draadafdichtingstape
08318=A=0001 PTFE-draadafdichtingstape Loctite 577
08394=A=8200 PTFE-draadafdichtingstape Loctite 577
08394=A=8150 PTFE-draadafdichtingstape Loctite 577
Onderhoud
G E V A A R
Diverse gevaren. Alleen bevoegd personeel mag de in dit deel van de handleiding beschreven taken uitvoeren.
