Instalação
A D V E R T Ê N C I A
Vários perigos. Apenas pessoal qualificado deverá realizar as tarefas descritas nesta secção do documento.
Montagem do sensor
A D V E R T Ê N C I A
Perigo de lesões pessoais. Tenha sempre em conta a temperatura e a classificação de pressão do hardware de
montagem utilizado para instalar o sensor. O material do hardware normalmente limita a temperatura e a
classificação de pressão do sistema.
Em Figura 2 na página 41, Figura 3 na página 42 e Figura 4 na página 42 as anotações A, B e
C indicam:
• A: Imersão ideal - perfeita das superfícies do eléctrodo e fluxo de amostra ideal.
• B: Imersão boa - satisfatória das superfícies do eléctrodo e fluxo de amostra bom.
• C: Imersão pobre - incompleta das superfícies do eléctrodo e fluxo de amostra incorrecta.
Na tubagem
Imerja o eléctrodo interno completamente na amostra de processo.
Nota: Nas ilustrações que se seguem, as setas indicam a direcção do fluxo de amostra.

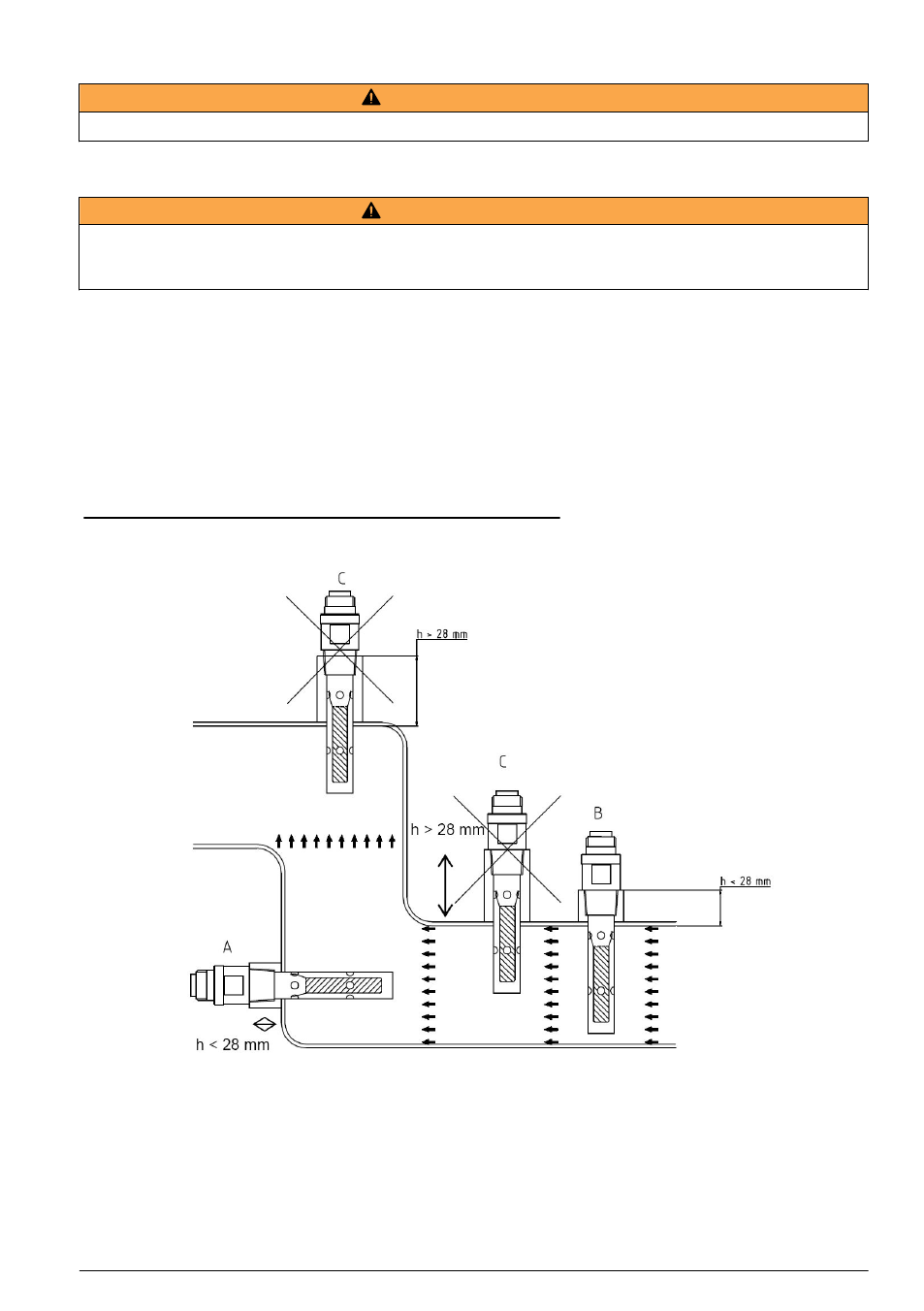

Figura 2 Exemplo de montagem do sensor modelo 8315
Português 41
