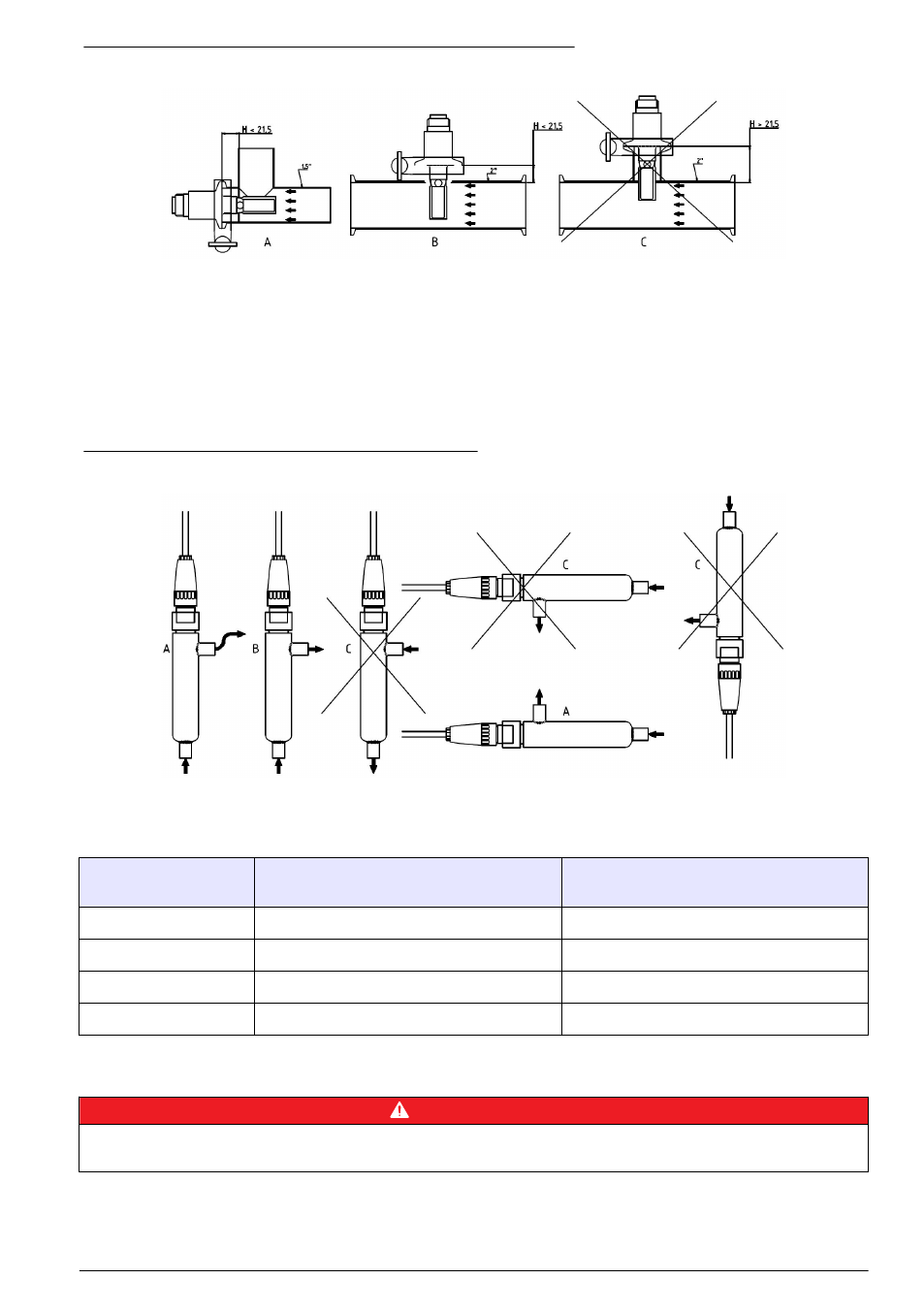

Figura 3 Esempio di montaggio del sensore modello 8394
Il sensore 8394 si inserisce perfettamente in un raccordo Tri-Clover ® Tri-Clamp ™ partendo da un
diametro di 1,5 pollici (A) e con un'inclinazione di 90° partendo da 2 pollici (B). Tutti i raccordi Tri-
Clamp
™ sono conformi agli standard 3A per CIP (Cleaning In place).
In un bypass
Le celle di flusso Polymetron sono studiate per non trattenere le bolle d'aria. Per agevolare la
fuoriuscita delle bolle, utilizzare una velocità di flusso minima di 20L/h (la velocità ideale è di 60L/h).
Nota: Il progressivo accumularsi di bolle sulla superficie del sensore ne riduce la superficie attiva, incrementa la
costante di cella e produce una misurazione eccessivamente bassa della conducibilità.
Figura 4 Cella di flusso esempio di montaggio
Nota: Le frecce indicano la direzione del flusso di campionamento.
Assicurare la tenuta stagna dei raccordi NPT della cella di flusso applicando del materiale
impermeabile sul filetto maschio. Il materiale impermeabile raccomandato per ogni cella di flusso è:
Cella di flusso
Sensore
8310/8311/8312
Sensore
8315/8316/8317/8394
08313=A=0001 Nastro sigillante PTFE per filettature Nastro sigillante PTFE per filettature
08318=A=0001 Nastro sigillante PTFE per filettature Loctite 577
08394=A=8200 Nastro sigillante PTFE per filettature Loctite 577
08394=A=8150 Nastro sigillante PTFE per filettature Loctite 577
Manutenzione
P E R I C O L O
Rischi multipli. Le operazioni riportate in questa sezione del manuale devono essere eseguite esclusivamente da
personale qualificato.
Controller
Consultare il capitolo Manutenzione della documentazione riguardante il controller.
Italiano 21
