- 11 -

DESCRIPCIÓN TÉCNICA TARJETA BASE ZC2-C

El circuito se debe alimentar con la

tensión indicada (230V) en los bornes
L1-L2 y está protegido en la entrada
por fusibles de 5A.
Los mandos son de baja tensión (24V)
protegidos por fusibles de 1,6A con
posibilidad de utilizar la misma para
la alimentación de los varios accesorios
(radiomandos, fotocélulas, etc.).

Seguridad

Las fotocélulas pueden estar

conectadas y predispuestas para
reapertura en la fase de cierre;
- Final de carrera para la apertura
(obtenido mediante microinterruptor
instalado en el grupo CAT X);
- Final de carrera electrónico para el
cierre, fijado en 15".
- Final de carrera de seguridad en la

ESPAÑOL

fase de cierre (obtenido mediante micro-
interruptor instalado en el grupo CAT X);

Accesorios conectables

En caso de aplicación de la lámpara
intermitente, posibilidad de pre-
intermitencia en la fase de cierre;
Lampara indicadora 24V cadena abierta;
- Selector de llave;
- Lámpara intermitente de movimiento;
- Radioreceptor a encastre.

Otras funciones seleccionables

- Cierre automático. El temporizador de
cierre automático se autoalimenta en fin-
de-tiempo carrera en fase de apertura.
El tiempo prefijado regulable, sin
embargo, está subordinado a la
intervención de posibles accesorios de
seguridad y se excluye después de una

intervención de parada total o en caso
de falta de energía eléctrica;
(seleccionable mediante interruptor)
- Funcionamiento a “hombre presen-
te” (en la tarjeta, cortar los puntos
marcados);
- Tipo de mando:

-apertura-cierre-inversión;
-sólo apertura.

Regulaciones

egulaciones

- Trimmer TCA = Tiempo cierre auto-
mático: de 5" a 40”;
- Trimmer T.P. = Tiempo pre -
intermitencia en la fase de cierre: 0" a
5".

Cuidado

Cuidado: antes de intervenir en el
interior del aparato, hay que cortar la
tensión.

TECHNISCHE BESCHREIBUNG GRUNDPLATINE ZC2-C

DEUTSCH

Die Stromversorgungsspannung muß

der auf dem Typenschild angegebenen
Nominalspannung entsprechen, der
Anschluß erfolgt an den Klemmen L1 -
L2. Der Eingang ist durch 5A
Sicherungen geschützt.
Die Steuerapparate werden mit
Niederspannung (24V) versorgt und
sind durch 1,6A Sicherungen geschützt;
eventuelles Zubehör, wie Funksteuerung
und Photozellen, kann ebenfalls mit
Niederspannung versorgt werder.

Sicherheitsvorrichtungen

Die Lichtschranken können für

folgende Funktionen angeschlossen
bzw. vorbereitet werden Wiederöffnen
beim Schließen;
-

- Öffnungs-----Endanschlag (wird durch im
Element CAT X montiertem
Mikroschalter bewirkt);

- Elektronischer Schließ-Endanschlag,
auf 15 sec. festeingestellt;
- Sicherheits-Schließ-Endanschlag (wird
durch im Element CAT X montiertem
Mikroschalter bewirkt);

Anschließbares Zubehör

Sollte eine Blinkleuchte montiert werden,
kann beim Schließen vorgeblinkt werder;
- Kontrolleuchte auf 24V;
- Schlüsseltaster;
- Blinkleuchte "Tor in Bewegung";
- Steck-Funkempfänger.

Andere W

Andere Wahlfunktionen

ahlfunktionen

- Schließautomatik. Der Schließ-
automatik-Zeischalter speist sich beim
Öffnen am Ende der Torlaufzeit selbst .
Die voreingestellte Zeit ist auf jeden Fall
immer dem Eingriff eventueller
Sicherheits vorrichtungen untergeordnet

und schließt sich nach einem
“Totalstop"-Eingriff bzw. bei
Stromausfall selbst aus; (Wahlfunktion
kann durch Brücke T1-T2)
- Funktion “Bedienung vom Steuerpult”
(die Steuerkarte an den geken-
nzeichneten Stellen einschneiden);
- Steuerart:

-Öffnen-Schließen-
Torlaufumsteuerung;
-nur Öffnen.

Einstellungen

- Trimmer TCA = Zeiteinstellung
Schließautomatik: von 5" bis 40";
- Trimmer T.P. = Zeiteinstellung
Vorblinken: 0" bis 5".

Achtung

chtung

chtung: Vor Eingriff im Innern des

Gerätes den Netzstecker ziehen.

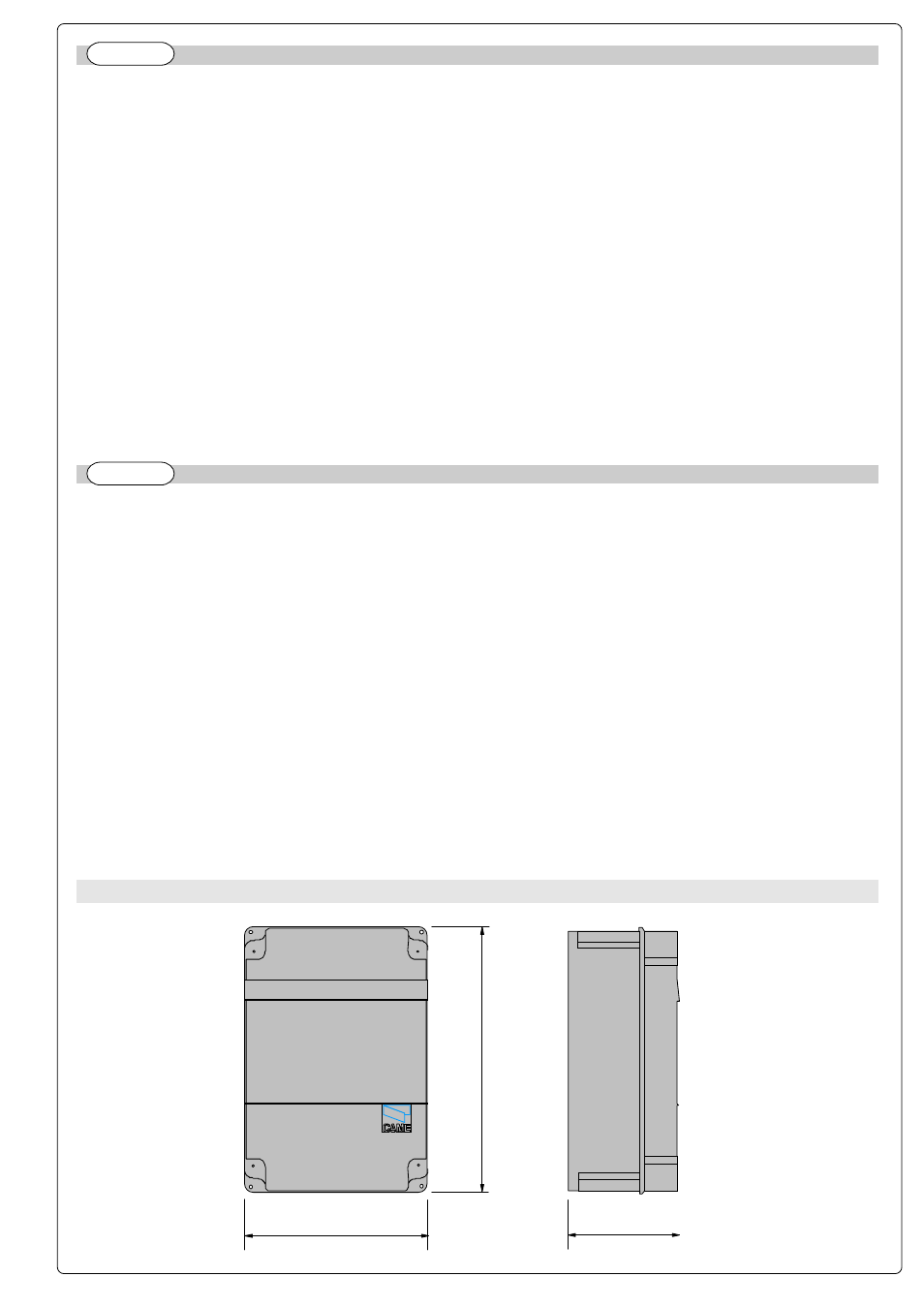

MISURE D'INGOMBRO / OVERALL DIMENSIONS / MESURES D'ENCOMBREMENT/ ABMESSUNGEN / MEDIDAS

102 mm

195 mm

7 m
