ALIMENTAZIONE 230V A.C.
POWER SUPPLY 230V A.C.
ALIMENTACIÓN 230V A.C.
AI DISPOSITIVI DA COMANDARE
(potenza max 250V a.c., con carico non
induttivo)
TO THE CONTROLLED DEVICES
(max power 250V a.c. with non-inductive
power load)
A LOS DISPOSITIVOS A ACCIONAR
(potencia máx 250V c.a., con carga no
inductiva)
ITALIANO
PROCEDURA DI INSTALLAZIONE

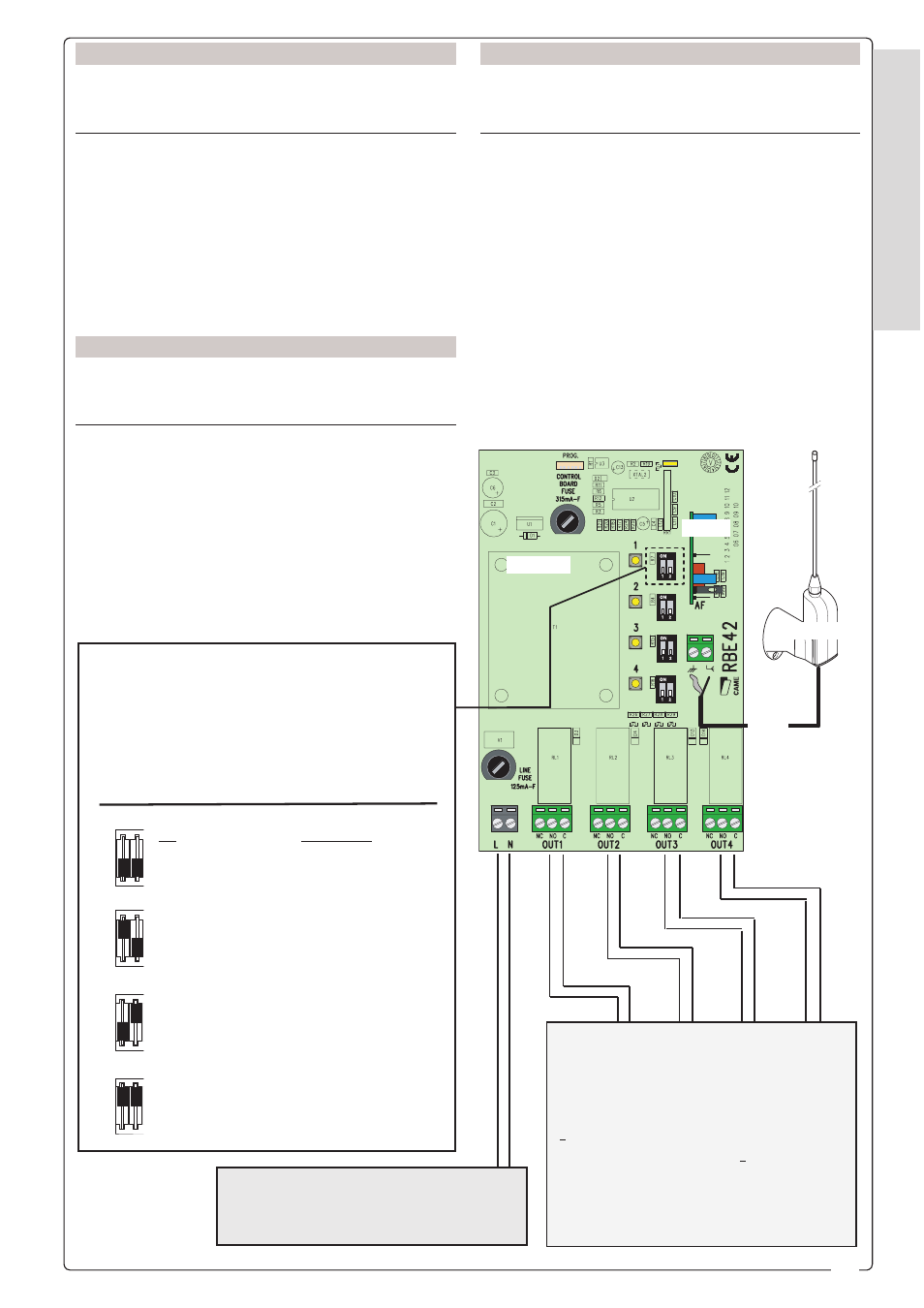

A - Collegamenti elettrici
- Collegare i dispositivi da comandare sulle 4
uscite, selezionando per ognuna la funzione
desiderata;
- connettere l’antenna sul relativo morsetto con
il cavo RG58 (vedi pag. 3);
- alimentare la scheda con una tensione di linea
da 230V.
INSTALLATION PROCEDURE
A - Electrical connections
- Connect the four devices to be controlled to
the 4 outputs, and for each one select the de-
sired function;
- connect the antenna to the proper terminal us-
ing the RG58 cable (see p. 3);
- power the board with 230V voltage.
ENGLISH
ESPAÑOL
PROCEDIMIENTO DE INSTALACIÓN
A - Conexions eléctricas
- Conectar los dispositivos para dar el mando
en las 4 salidas, seleccionando en cada una la
función deseada;
- conectar la antena en el relativo borne con el
cable RG58 (véase pág. 3);
- alimentar la tarjeta con una tensión de línea
de 230V.
SELEZIONE FUNZIONI
(per ogni singola uscita)
SELECTION OF FUNCTIONS
(for each single output)
SELECCIÓN DE LA FUNCIONES
(para cada una de las salidas)
Funzione “azione mantenuta”
“Maintained action” mode
Función “accionamiento continuo”
Monostabile temporizzato fi sso 3”
Monostable with fi xed 3” timing
Monoestable temporizado fi jo de 3”
Bistabile (interruttore)
Bistable (switch)
Biestable (interruptor)
Monostabile temporizzato fi sso 5’
Monostable with fi xed 5’ timing
Monoestable temporizado fi jo de 5’
