3
1
2
5
3
6
4
3 RG58
IT
ALIANO - ENGLISH - ESP
AÑOL
TOP-434NA
Trasmettitore quadricanale multiutenza.
Frequenza: AM 433.92 MHz
Batterie: n°2 CR2016 3V d.c. Lithium
Assorbimento in trasmissione: 12 mA
Portata: 50 ÷ 150 m
Combinazioni codice: 4096
Peso: 23 g
ITALIANO
LED rosso di segnalazione
Signalling red LED
LED rojo de señalisation
TOP-434NA
Transmisor de cuatro canales.
Frecuencia: AM 433.92 MHz
Baterías: n°2 CR2016 3V d.c. Lithium
Consumo en trasmisión: 12 mA
Alcance: 50 ÷ 150 m
Combinaciones de código: 4096
Peso: 23 g
ESPAÑOL
TOP-434NA
Four-channel transmitter.
Frequency: AM 433.92 MHz
Batteries: n°2 CR2016 3V d.c. Lithium
Current draw in action: 12 mA
Range: 50 ÷ 150 m
Code combinations: 4096
Weight: 23 g
ENGLISH

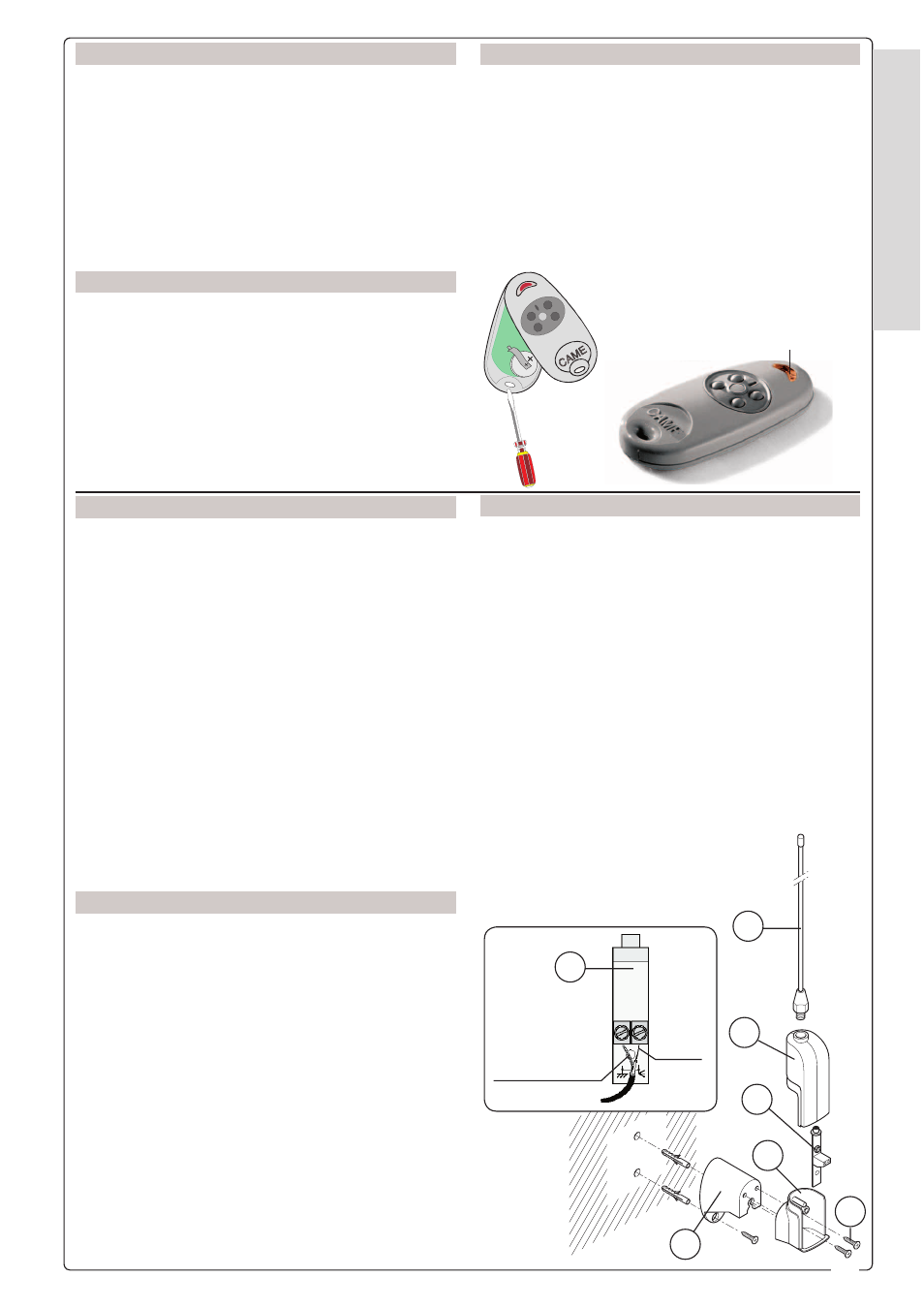

TOP-A433N
1) Stelo antenna
2) Parte superiore contenitore
3) Circuito
4) Parte inferiore contenitore
5) Viti fi ssaggio antenna/staffa
6) Staffa di fi ssaggio
Descrizione del montaggio
- Fissare la parte inferiore del contenitore alla staffa di
fi ssaggio con le apposite viti.
- Collegare il cavo coassiale RG58 al morsetto del
circuito antenna.
- Inserire il circuito sulla parte inferiore del contenitore
tramite l’apposito foro posto sul circuito stesso.
- Incastrare i due contenitori tra di loro e avvitare lo
stelo.
ITALIANO
TOP-A433N
1) Varilla de la antena
2) Parte superior de la caja
3) Circuito
4) Parte inferior de la caja
5) Tornillos de fi jación de antena/soporte
6) Soporte de fi jación
Descripción del montaje
- Fije la parte inferior de la caja al soporte de fi jación con
los tornillos respectivos.
- Conecte el cable coaxial RG58 en el borne del circuito
de la antena.
- Conecte el circuito en la parte inferior de la caja a través
del orifi cio hecho en el mismo circuito.
- Encastre las dos partes de la caja y enrosque la varilla.
ESPAÑOL
TOP-A433N
1) Antenna shaft
2) Upper section of casing
3) Circuit
4) Lower section of casing
5) Screws for fi xing aerial/brackets
6) Anchor bracket
Installation
- Fix the lower part of the container to the fi xing bracket
with the screws provided.
- Connect the coaxial cable RG58 to the terminal on the
antenna circuit.
- Insert the circuit into the lower part of the casing,
using the hole on the circuit it self.
- Fit the two parts of the casing together
and screw in the antenna shaft.
ENGLISH
Calza
Wire shielding
Cable de tierra
Cavo
Cable
Cable
