9
Typ 8081
deutsch
Beschreibung
Das Elektronikmodul berechnet anhand der Laufzeitdifferenz die
Fließgeschwindigkeit und stellt an dem Ausgang ein durchflusspro-
portionales Frequenzsignal zur Verfügung. Weiterhin wird über ein
4-20 mA Normsignal wahlweise der Durchfluss oder die Temperatur
ausgegeben.

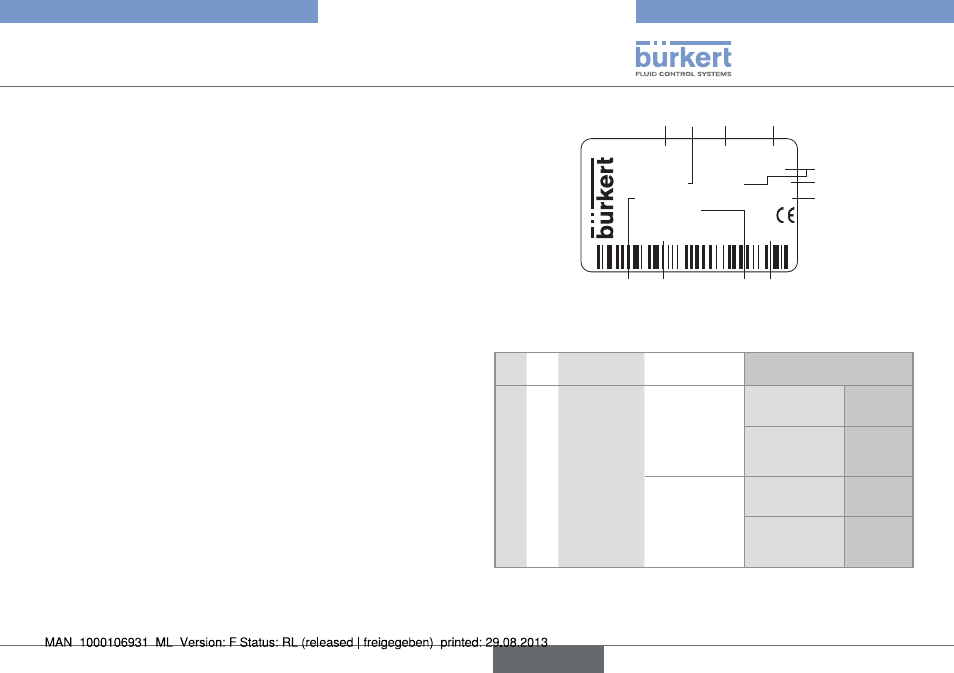

5.3. Beschreibung des Typenschilds
1. Messgröße, Art des Durchflusssensors
2. Betriebsspannung
3. Messprinzip
4. Nenndurchfluss
5. Ausgang-Kenngrößen
6. Prozessanschluss
7. Durchflussbereich
8. Konstruktions-Code
9. Serien-Nummer
10. Bestell-Nummer
11. Fitting und Dichtung Werkstoff
FLOW8081 ULTRAS QN2.5
NPN/PNP : 0,7A - 36VDC
12-36 VDC 4-20mA G1
MSEPDMFKM 0,16-82L/MIN
S/N 1000
00559869
W41LP
Made in France
1
5
6
8 9 11
7
10
3 4 2
5.4. Bestellnummern
Qn Dn
Durchfluss-
bereich leitungsan-
schluss
ausgänge
Bestell-
nummer
0,6 15
0,06 bis
20 l/min
Außengewinde
G 3/4''
Puls, NPN 560131
Puls, PNP +
4-20 mA im
Quelle-Modus
560113
Außengewinde
NPT 3/4''
Puls, NPN 560612
Puls, PNP +
4-20 mA im
Quelle-Modus
560617
