36
Miseenservice
8.3 Quantité de dosage
L'unité de dosage est réglée de manière standard sur un volume de
pompage de 5 µl/course de pompage. Cette valeur ne peut pas être
modifiée.
8.4 Sélection du mode de dosage
L'unité de dosage est réglée de manière standard pour doser à une
fréquence de 5 HZ en présence de tension d'alimentation. Le mode
de dosage peut être présélectionné en retirant le couvercle situé
sur le commutateur rotatif du système électronique (voir « Fig. 6 :
Réglage du mode de dosage »).
DANGER !
Danger présenté par la tension électrique !
▶ Avant d'intervenir dans l'appareil ou l'installation, coupez la tension
et empêchez toute remise sous tension par inadvertance !
▶ Les interventions doivent être effectuées uniquement par un
personnel suffisamment formé !

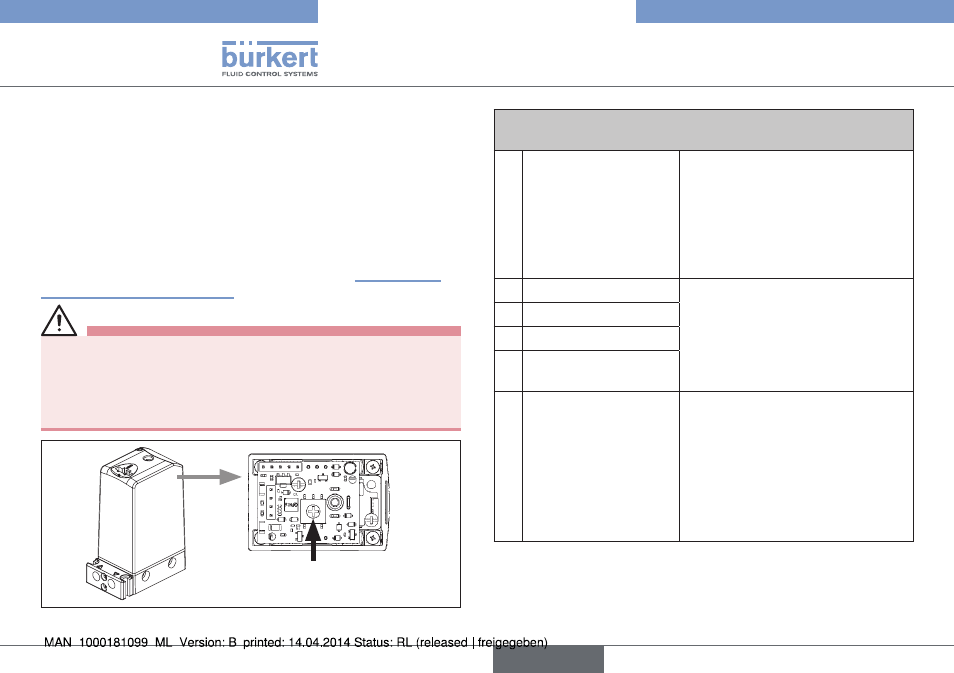

Commutateur rotatif pour
présélectionner le mode de dosage
Fig. 6 : Réglage du mode de dosage
Réglages sur le commutateur rotatif du système
électronique :
0 Mode impulsion
>120 ms
L'unité dose exactement 5 µl
(= 1 course) puis s'arrête.
La tension d'alimentation doit être
présente pendant au moins 120 ms.
Si la tension est interrompue plus
de 2 ms avant de reprendre, une
course est à nouveau dosée etc.
1 Mode fréquence 40 Hz L'unité se trouve en mode fré-
quence et dose à la fréquence
sélectionnée en présence de la
tension d'alimentation.
2 Mode fréquence 25 Hz
3 Mode fréquence 10 Hz
4 Mode fréquence
5 Hz (standard)
5 Mode service 5 Hz ;
l'unité s'arrête après
100 cycles
Pour des interventions de service :
l'unité fonctionne en présence de
la tension d'alimentation à une
fréquence de 5 Hz exactement
sur 100 cycles de pompage puis
s'arrête.
Cette fonction permet de surveiller
le débit.
