30
Schritt 2: Externe Stellungsanzeige aufstecken
Die Abdeckung der Standard-Stellungsanzeige aus
→
dem Gehäusedeckel herausdrücken (siehe Bild 2: ).
Gehäusedeckel schließen.
→
hinweis!
Anzeigeelement kann beim unachtsamen Schließen
des Gehäusedeckels beschädigt werden.
Bei montierter Externer Stellungsrückmeldung darauf
achten, dass der Gehäusedeckel beim Schließen das
Anzeigeelement nicht verstellt oder beschädigt.
Den Gehäusedeckel beim Schließen leicht anheben, •
damit dieser nicht am Anzeigeelement streift.
Die Externe Stellungsanzeige in die runde Aussparung
→
des Gehäusedeckels setzen und nach unten drücken
bis sie einrastet (siehe
Bild 2: ) .
Die Montage ist nun abgeschlossen.
Als Nächstes die Externe Stellungsrückmeldung, wie im
nachfolgenden Kapitel beschrieben, elektrisch anschließen.
deutsch 31
Externe
Stellungsanzeige
Abdeckung
für Standard
Anzeigeelement
Gehäusedeckel

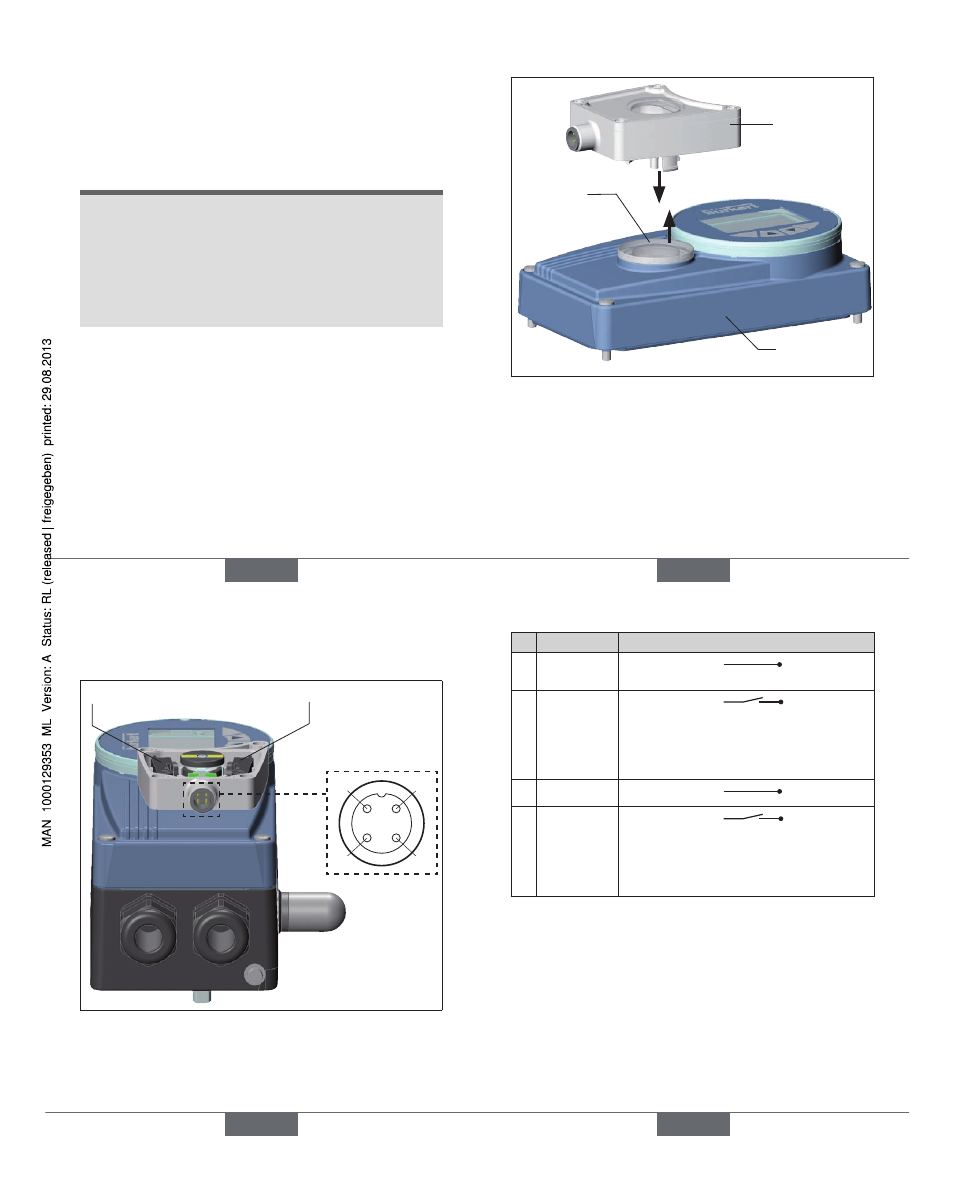

Externe Stellungsanzeige aufstecken Bild 2:
deutsch
32
eleKTrischer anschluss 8.
Näherungsschalter 1 Näherungsschalter 2
1
4 3
2
Elektrischer Anschluss Bild 3:
deutsch 33
Pin Belegung Äußere Beschaltung / Signalpegel
1 Versorgung
10 ... 30 V
+10 V ... +30 V 1 10 ... 30 V
2 Schalt-
ausgang
(NO)
Näherungs-
schalter 1
+10 V ... +30 V 2 Offen /
10 ... 30 V
3 GND GND 3 GND
4 Schalt-
ausgang
(NO)
Näherungs-
schalter 2
+10 V ... +30 V 4 Offen /
10 ... 30 V
Elektrischer Anschluss Tab. 1:
deutsch
Typ 8791, 8792, 8793
