Technische Daten
dieseleingänge / dieselkennung
6.5.2.
High-Pegel Impuls:
3,4 V ... 26 V
Low-Pegel Impuls:
0 V ... +0,9 V
Eingangswiderstand:
> 10 kΩ
Max. Eingangsstrom:
5 mA
Min. Pulsdauer:
400 µs
Messrate:
1 Messung/0,75 s
Auflösung:
1 Hz
Messbereich:
0 ... 51 l/min
Eingangs-
klemmen
für Diesel-
kennung
5 V
Eingang zum
µController
Jumper
(2
C04 / C06
GND

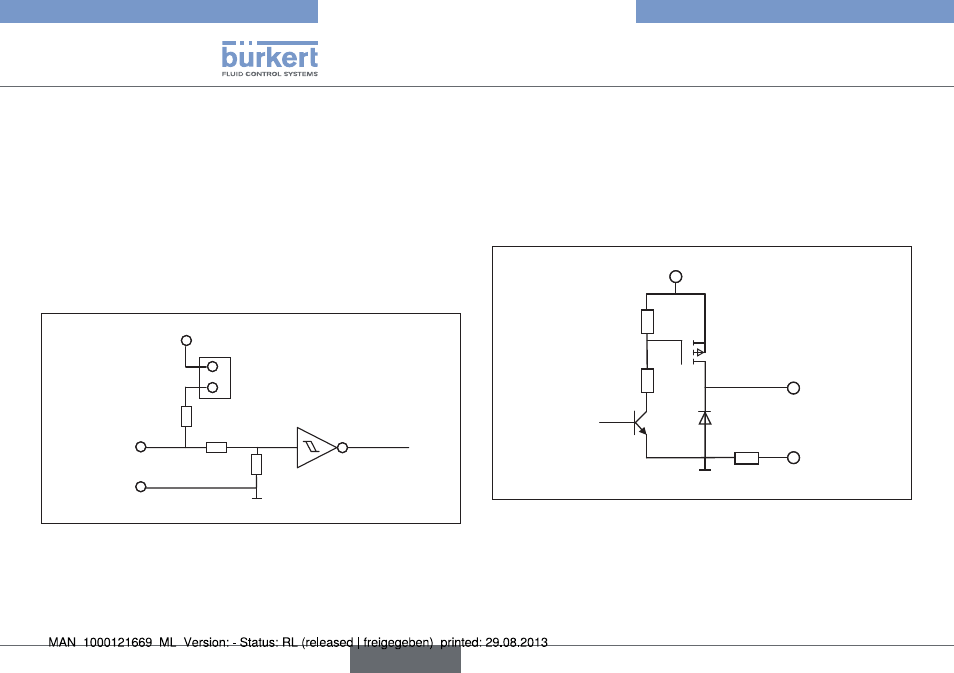

Dieseleingang der Steuerung Typ 1094 EV
Bild 5:
(2
Durch den Jumper CO (CO4 für Seite 1 und CO6 für Seite 2) kann
man den Eingang von „Open Emitter“ auf „Open Kollektor“ schalten.
Der Pegel beim Start der Elektronik bestimmt ob der Eingang aktiv
„high“ oder „low“ ist.
ausgänge / Ventile
6.5.3.
Laststrom:
0 ... 250 mA
Ausgangsspannung:
24 V DC
Taktfrequenz:
250 Hz
Anzahl der Ausgänge:
2 (je 1 Ausgang für Seite 1 und für Seite 2)
PWM-Ausgang
µController
24 V
Anschluss-
klemmen für
Proportionalventil
GND
Ventilausgang der Steuerung Typ 1094 EV
Bild 6:
Zum Stellen des Proportionalventils Typ 2832, 2832EV, 6022 gibt die
Steuerung über einen Transistor PWM-Signale aus.
Typ 1094 EV
