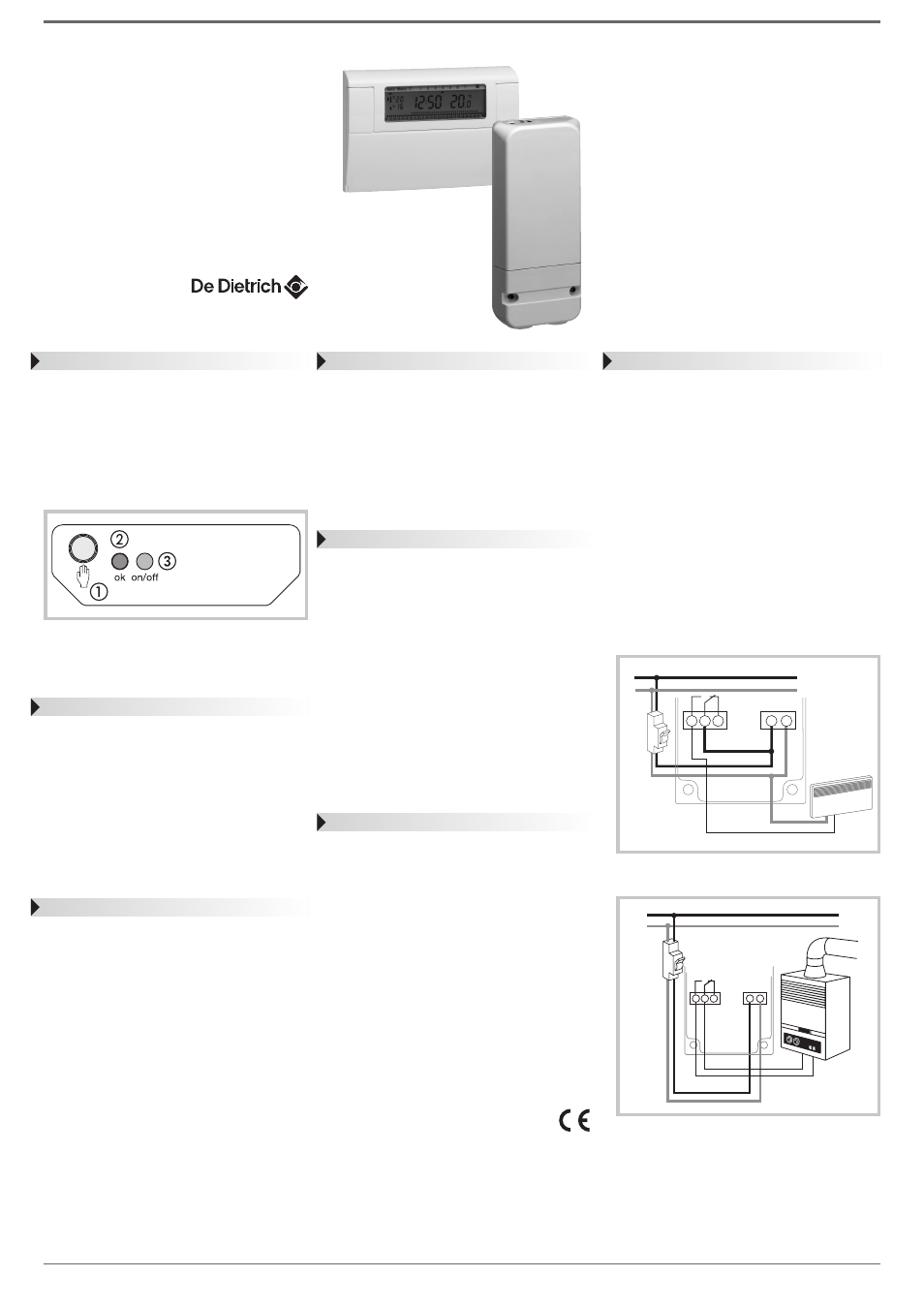

Receptor mural
ref. 56278
Receptor mural 1 canal, 433 MHz,
1 contacto de 16 A AC1
Receptor 1 canal, 433 MHz, 1 contacto de 16 A AC1,
sin potencial
El radioreceptor ha sido diseñado para funcionar con
termostatos y termostatos de ambiente programables
para controlar una caldera o un radiador eléctrico.
ɕ ɕ ɕ
ɕ
ɕ
FR
GB
DE
IT
ES
19
Presentación del producto
ቢ Pulsador para configuración y forzamiento.
ባ Indicador de puesta en tensión y de codificación.
Led encendido = el aparato recibe tensión.
Este led parpadea durante las operaciones de
codificación.
ቤ Indicador de funcionamiento.
Este led está encendido cuando el contacto
de salida del receptor está cerrado = ON.
!
El equipo emisor + receptor sale codificado de
fábrica, apto listo para su funcionamiento.
Configuración
Para sintonizar un emisor con el receptor:
• Mantener pulsado durante más de 3 segundos el
pulsado ቢ del receptor.
• El testigo
OK
ባ parpadea, relajar el pulsado.
El receptor está en modo configuración.
• Mantener pulsado durante 3 segundos la tecla
RESET del termostato.
• El testigo
OK
ባ del receptor deja de parpadear
despues de 5 segundos. La sintonización
emisor/receptor queda establecida.
Borrado
Para
borrar
todas
las
sincronizaciones
emisor/receptor:
• Mantener pulsado durante mas de 10 segundos
el pulsador ቢ del receptor.
• El testigo
OK
ባ parpadea primero lentamente y
luego mas rapidamente.
• Pulsar de nuevo durante 3 segundos el pulsador ቢ
del receptor.
• El testigo
OK
ባ deja de parpadear, todos las
sincronizaciones han sido borrados.
El receptor retorna al modo auto .
Forzamiento
Este producto puede ser controlado manualmente.
• Pulsar rapidamente el pulsador ቢ del receptor
(menos de 3 segundos).
Cada presión invierte el estado de la salida.
!
El radiocontrol es siempre prioritario.
¿Qué hacer si ?
• La calefacción no se pone en marcha:
- el receptor no recibe alimentación: (testigo
OK
ባ apagado). Revisar el fusible y el interruptor.
• El receptor está fuera del alcance el emisor:
- acercarse más al receptor.
• El receptor no reconoce el código del
emisor:
- volver a instalar el receptor.
• La aplicación no se pone en marcha o no se
deja:
- el receptor está perturbado por una emisión de
ondas (radioaficionado, pantalla de televisión,
reemisor de teléfono móvil...): intentar desplazar
la fuente de emisión de las ondas perturbadoras.
Si el problema continúa, llamar al electricista.
Caracterìsticas técnicas
Alimentación:
230 V +10 % a -15 %
Carga mìnima:
12 V 100 mA
Salida:
1 contacto inversor libre de potencial
Poder de corte:
AC1: 16 A 250 V
I
nductivo: 3 A (cos
ϕ = 0,6)
Radiofrecuencia:
433.92 MHz
Indice de protección:
IP43
Clase de protección:
II
Resistencia al choque:
IK04
T° de funcionamiento:
-10°C a +60°C
T° de almacenamiento:
-20°C a +70°C
Conexión
Capacidad flexible: 0,5 a 1,5 mm
2
Capacidad rigido: 0,5 a 2,5 mm
2
Volumen:
130 x 60 x 27 mm
Higrometría:
90% max. a 20°C
Receiver class :
2
Made in France
Utilizable en toda Europa y en Suiza
Instalación
!
Antes de calquier manipulación, para la
instalación, cortar la corriente!
El esquema de conexión no representa las
protecciones.
La instalación debe ser realizada por un
profesional en el respecto de las normas
en vigor.
Para facilitar su instalación el kit se suministra con un
cable flexible de 4 conductores de 1,5 mm
2
de 1,20
m de largo (no conectado).
Para la conexión del receptor HF, se recomienda el
uso de este cable, respetando los colores siguientes:
marrón = fase
azul = neutro
gris
}
= conexión con la caldera
negro
