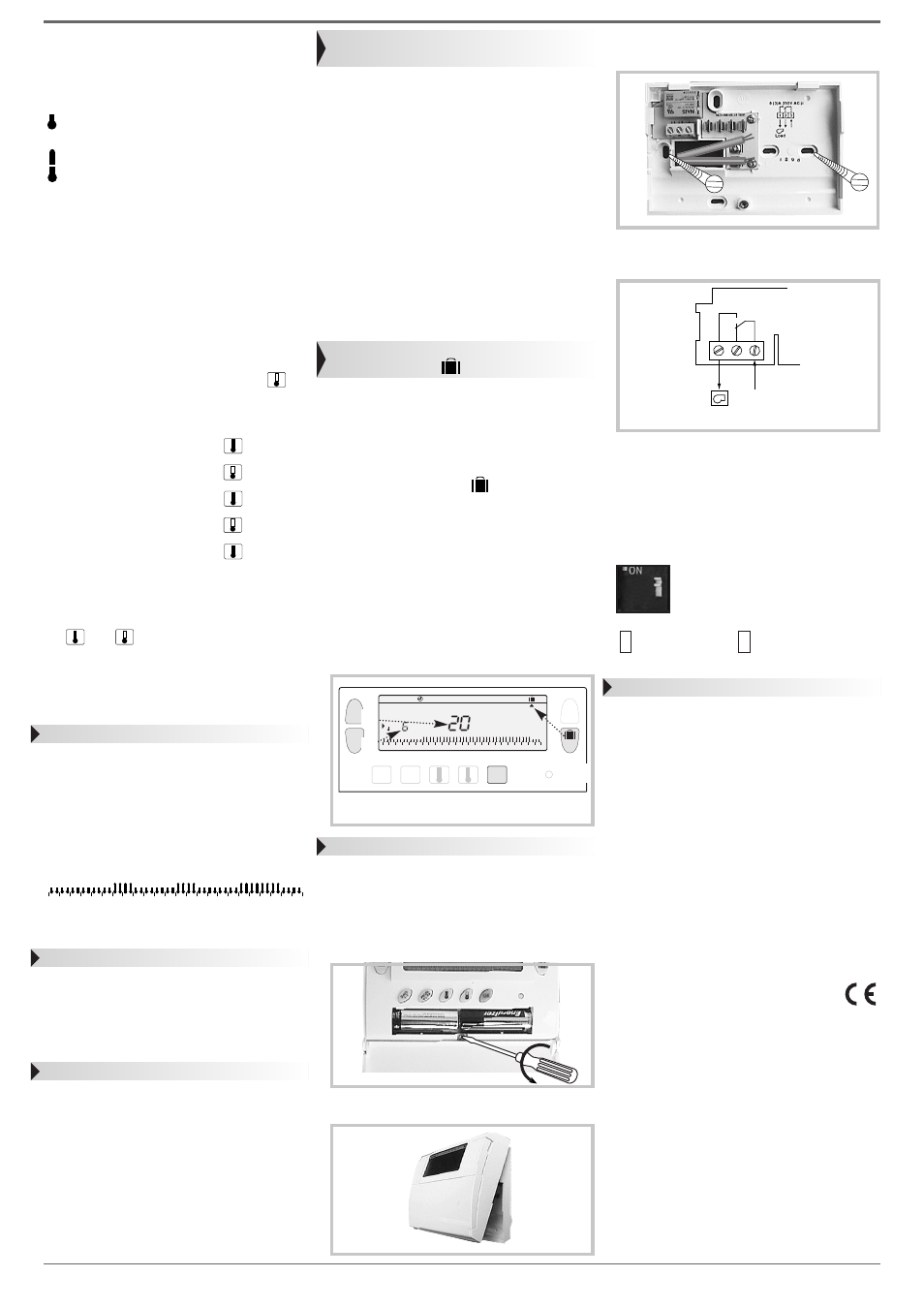

10
Zusammenstellung eines Programms P4
Im unteren Teil des Displays wird ein aus 48
Thermometern bestehendes 24 Std. Profil ange-
zeigt, an dem Sie die Zusammensetzung Ihres
Programms ganz deutlich ablesen können.
Ein halbleeres Thermometer entspricht
30 Minuten bei Absenktemperatur.
Ein volles Thermometer entspricht
30 Minuten bei Komforttemperatur.
Beispiel für die Programmierung von 3 Perioden bei
Komforttemperatur für Freitag: 6.00 Uhr bis 8.00 Uhr,
12.00 Uhr bis 14.00 Uhr und 18.00 Uhr bis 22.00 Uhr.
ቢ
Ausgehend von der Betriebsart Auto, drücken
Sie die Taste
PROG P1-P4 .
ባ
Jetzt drücken Sie die Taste DAYS 1-7 bis sich
der Zeiger unter dem Tage befindet, den Sie
programmieren möchten. Das ist in unserem
Falle der Freitag.
ቤ
Drücken Sie jetzt die Taste PROG P1-P4 bis
im rechten Teil des Displays die
Programmnummer P4 blinkt. Ihr Display zeigt
00::0000 Uhr an und das erste Thermometer im
Profil der 24 h blinkt.
ብ
Appuyez plusieurs fois sur la touche bis
die Zeit 6 6::0000 angezeigt wird. Bei jedem kurzen
Druck rücken Sie um 30 Minuten vor. Durch
ein anhaltendes Drücken der Taste wird das
Durchlaufen der Uhrzeit beschleunigt.
• Drücken Sie mehrmals die Taste bis die Zeit
88::0000.
• Drücken Sie mehrmals die Taste bis die Zeit
1122::0000.
• Drücken Sie mehrmals die Taste bis die Zeit
1144::0000.
• Drücken Sie mehrmals die Taste bis die Zeit
1188::0000.
• Drücken Sie mehrmals die Taste bis die Zeit
2222::0000.
! Sollten Sie einen Fehler gemacht haben (z.B.
11.30 Uhr statt 12.00 Uhr), so benutzen Sie die
Tasten
+ oder – bzw., um sich vor- oder rück-
wärts zu bewegen und dann mit Hilfe der Tasten
und .
ቦ
Anschließend drücken Sie die Taste OK und der
folgende Tag wird Ihnen automatisch angeboten.
ቧ
Zum Schluß drücken Sie die Taste MODE um
in die automatische Betriebsweise zurückzu-
kehren.
Ablesen der Programme
Sie können Ihre Programmierung folgender-
weise überprüfen.
ቢ
Ausgehend von der Betriebsart Auto drücken
Sie die Taste
PROG P1-P4 .
ባ
Jetzt drücken Sie die Taste DAYS 1-7 , um den
Tag auszuwählen. Anschließend können Sie
die Programmierung an dem Profil der 24 h
überprüfen, das im unteren Teil des Displays
angezeigt wird, z.B.
ቤ
Zum Schluß drücken Sie die Taste MODE um in
die automatische Betriebsweise zurückzukehren.
Automatische Betriebsweise Auto
Um die automatische Betriebsweise einzuschalten,
ist die Taste
MODE zu drücken, bis der Zeiger
unter Auto steht.
In der automatischen Betriebsweise paßt sich Ihr
Uhrenthermostat Ihrem Lebensrhythmus an, indem
das von Ihnen gewählte Programm ausgeführt wird.
Handgesteuerte Betriebsweise Manu
In der handgesteuerten Betriebsweise wird Ihr
Gerät zu einem einfachen Thermostaten. Sie können
auf diese Weise in Ihrer Wohnung eine konstante
Temperatur aufrecht erhalten (die Sie von 5 °C bis
30 °C einstellen können).
ቢ
Drücken Sie die Taste MODE um den Zeiger
unter Manu zu setzen.
ባ
Drücken Sie jetzt die Tasten + oder – um die
gewünschte Temperatur einzustellen (22,5 °C
z.B.). Um die handgesteuerte Betriebsweise zu
verlassen, drücken Sie erneut die Taste
MODE
um den Zeiger unter Auto zu setzen.
DAYS
1-7
PROG
P1-P4
0000
h
DAYS
1-7
PROG
P1-P4
0000
h
DAYS
1-7
PROG
P1-P4
0000
h
DAYS
1-7
PROG
P1-P4
0000
h
DAYS
1-7
PROG
P1-P4
0000
h
DAYS
1-7
PROG
P1-P4
0000
h
DAYS
1-7
PROG
P1-P4
0000
h
DAYS
1-7
PROG
P1-P4
0000
h
Vorübergehende Änderung der
Temperatur
In der automatischen Betriebsweise können Se über
diese
sehr praktische Funktion die
Umgebungstemperatur zeitweilig ändern.
Um die Temperatur zu erhöhen
• drücken Sie (gegebenenfalls mehrfach) die Taste
+ .
Um die Temperatur zu senken
• drücken Sie (gegebenenfalls mehrfach) die Taste
– .
Die Anzeige des aktuellen Sollwertes der
Temperatur (Absenk- oder Komforttemperatur)
beginnt zu blinken. Diese Änderung wird mit dem
nächsten programmierten Temperaturwechsel
aufgehoben.
Um zum ursprünglichen Programm zurückzukeh-
ren, ist die Taste
MODE zu drücken, bis der
Zeiger erneut unter Auto steht.
Das Ende der zeitweiligen Änderung der Temperatur
wird dadurch gekennzeichnet, daß die Anzeige des
aktuellen Sollwertes der Temperatur (Absenk- oder
Komforttemperatur) aufhört zu blinken.
Betriebsweise bei längerer
Abwesenheit
In dieser Betriebsweise wird Ihre Wohnung wäh-
rend einer längeren Abwesenheit (1 bis 99 Tage)
gegen Frost geschützt, indem hier eine einstellbare
Mindesttemperatur aufrechterhalten wird.
Sie können die Dauer Ihrer Abwesenheit program-
mieren,
um für ihre Rückkehr einen
Temperaturanstieg in Ihrer Wohnung vorzusehen.
ቢ
Drücken Sie die Taste .
ባ
Stellen Sie den Tasten + oder – die Anzahl der
Tage Ihrer Abwesenheit ein (1 bis 99 Tage). Der
laufende Tag gilt dabei als 1.
ቤ
Bestätigen Sie die Einstellung mit der Taste OK .
ብ
Stellen Sie mit den Tasten + und – den für Ihre
Abwesenheit gewünschten Sollwert der
Temperatur ein.
ቦ
Bestätigen Sie mit der Taste OK und verbleiben
Sie in dieser Betriebsweise. Um diese Eingabe
rückgängig zu machen und in die automatische
Betriebsweise zurückzukehren müssen Sie nur
die Taste
MODE drücken.
Einbauanleitung
Der Uhrenthermostat ist ca. 1,50 M. über dem
Boden an einer Innenwand so anzubringen, so daß
er gegen direkte Sonnenstrahlung und gegen den
Einfluß jeglicher Wärmequelle (wie Fernsehgerät,
Lampen, Luftzug, usw.) geschützt ist.
ቢ
Klappen Sie die Haube herab und lösen Sie
die Schraube.
ባ
Nehmen Sie das Vorderteil vorsichtig ab.
DAYS
1-7
PROG
P1-P4
0000
h
DAYS
1-7
PROG
P1-P4
0000
h
ቤ
Befestigen Sie den Sockel an der Wand und
schließen Siedas Gerät an.
ብ
Schließen Sie das Gerät dem folgenden
Schema entsprechend an.
Sollte Ihre einen Thermostateingang besitzen, so
entfernen Sie den Vorwiederstand zwischen den
beiden Thermostateingängen und verbienden Sie die
Klemmen 1 und 3 Ihres Uhrenthermostat mit den
zwei Klemmen des Thermostateingangs der
Heizung. Die Reihenfolge des Anchlusses ist nicht
wichtig.
Eventuelle Einstellungen
Blockierschutzfunktion für die
Umwälzpumpe (Einschalten der Pumpe
für 1 Minute nach jeweils 24 Stunden).
Blockierschutz Blockierschutz
AUS EIN
Technische Daten
Komforttemperatur Einstellbereich:
+5°C bis +30°C
Absenktemperatur Einstellbereich:
+5°C bis +30°C
Frostschutztemperatur Einstellbereich:
+5°C bis +30°C
UmgebungstemperaturAnzeigebereich:
0°C bis +40°C
Statische Schaltdifferenz: < 0,3 Grad
Stromversorgung:
2 alkalische Batterien des Typs LR6
Schaltleistung: 1 Wechsler - 8 (3) A/230 V AC
Betriebstemperatur: 0°C bis +50°C
Lagerungstemperatur: -10°C bis +65°C
Luftfeuchtigkeit max.: 85 % bei +20°C
Schutzgrad: IP30
Isolationsklasse: II (Norm EN 60730)
Anschluß: durch Schraubklemmen bis mm 2
Made in France
Überall in Europa und Schweiz einsetzbar
■
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Auto Manu 1 2 3 4 5 6 7
°c
+
-
OK PROG
P1-P4 DAYS
1-7
MODE
Res
days
ቢ
☛ ☛
☛ ☛
ቤቦ
☛ ☛
ባ
ብ
☛ ☛
➥ ➥
1 2 3
Klemme Nr. 1 = Ausgang für Heizung
■
