15

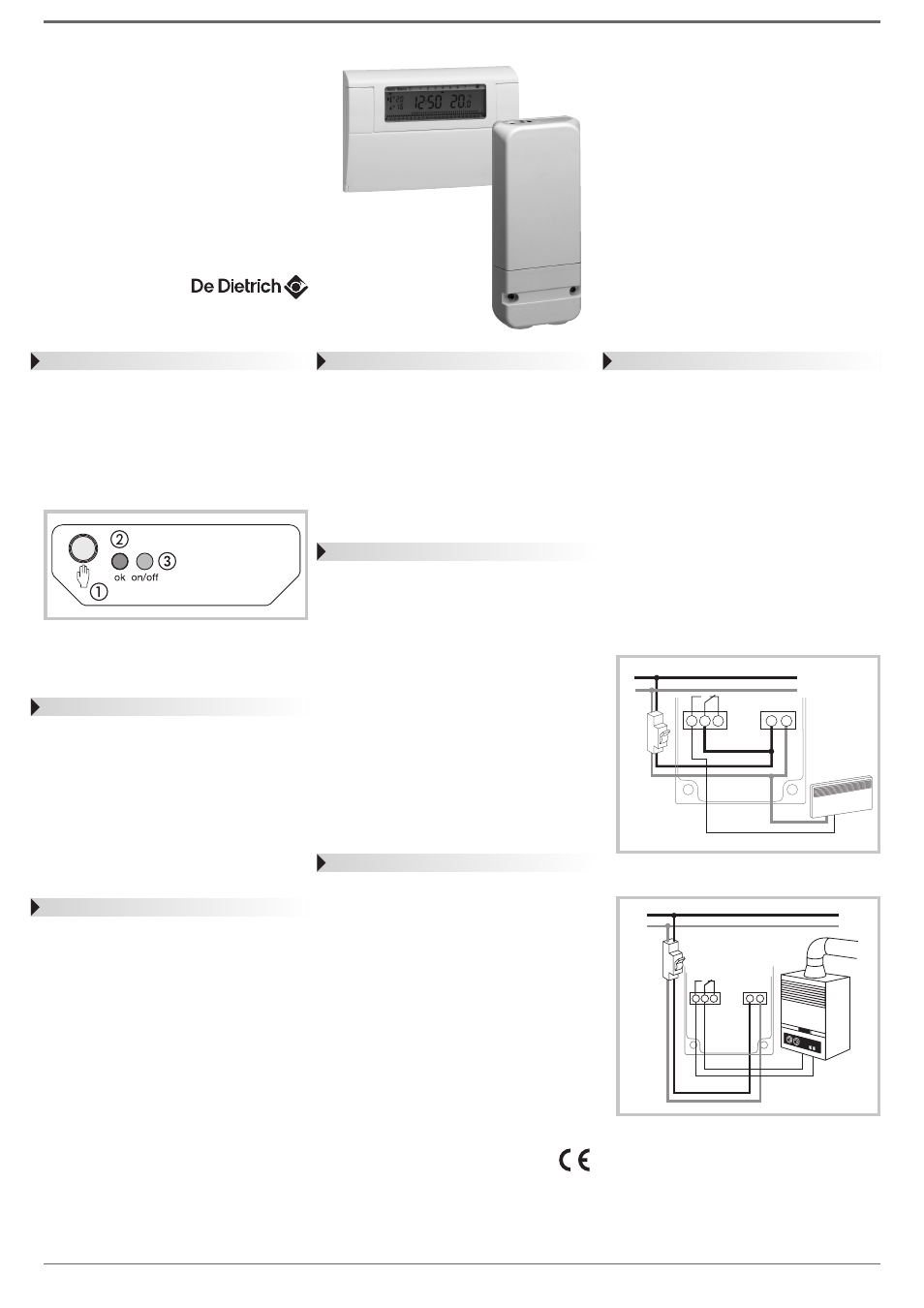

Ricevitore murale
rif. 56278
Ricevitore a un canale, 433 MHz,
1 contatto 16A AC1
Ricevitore a un canale 433 MHz,
1 contatto 16A AC1, libero da potenziale
Il radio ricevitore è concepito per funzionare con
termostati e termostati ambiente programmabili per
pilotare caldaie o radiatori elettrici.
ɕ ɕ ɕ
ɕ ɕ
FR GB DE
IT ES
15
Presentazione del prodotto
ቢ Pulsante di configurazione e di forzatura.
ባ Spia di messa in tensione e di codifica.
LED acceso = il prodotto è alimentato.
Questo LED lampeggia durante le operazioni
di codifica.
ቤ Spia di funzionamento.
Questo LED è acceso quando il contatto di
uscita del ricevitore è chiuso = ON.
! L'insieme emettitore + ricettore viene codificato
dal produttore ed é dunque immediatamente
funzionante.
Configurazione
Per associare un trasmettitore con il ricevitore :
• Premere per più di 3 secondi il pulsante ቢ del
ricevitore.
• La spia OK
ባ lampeggia, rilasciare il pulsante.
Questo è il modo configurazione.
• Premere per 3 secondi il pulsante RESET del
termostato.
• La spia OK
ባ del ricevitore non lampeggia più
dopo circa 5 secondi.
Il collegamento trasmettitore/ricevitore è creato.
Reinizializzazione
Per cancellare tutti i collegamenti trasmettitore/
ricevitore :
• Premere per oltre 10 secondi il pulsante ቢ del
ricevitore.
• La spia OK
ባ si mette a lampeggiare lentamente,
poi sempre più rapidamente.
• Premere di nuovo per 3 secondi il pulsante ቢ del
ricevitore.
• La spia OK
ባ smette di lampeggiare, vengono
cancellati tutti i collegamenti.
Il ricevitore torna in modo auto.
Forzatura
Su questo apparecchio è disponibile un comando
manuale.
• Premere brevemente il pulsante ቢ del ricevitore
(pressione < 3 secondi).
Ogni volta che si preme brevemente il pulsante,
viene invertito lo stato dell’uscita.
! Il comando radio continua ad avere la
precedenza.
Che cosa fare se ?
• Il riscaldamento non si avvia :
- il ricevitore non è alimentato: (spia OK
ባ spenta).
Verificare il fusibile e l’interruttore automatico.
• Il ricevitore è fuori dalla portata
dell’emettitore :
- avvicinarsi sufficientemente al ricevitore.
• Il ricevitore non riconosce il codice
dell’emettitore :
- reinizializzare il ricevitore.
• Il prodotto non si accende o non si spegne:
- il ricevitore o l'emettitore si trovano in
un'area perturbata da altre onde (radio-amatori,
televisione, antenne GSM ecc.): spostate il
ricevitore o l'emettitore in un'altra zona non
perturbata.
Se il problema persiste, contattare il proprio
elettricista.
Caratteristiche tecniche
Alimentazione : 230 V +10 % a -15 %
Carica minima : 12 V 100 mA
Uscita : 1 contatto invertitore libero da potenziale
Capacità d’interruzione :
AC1 : 16 A 250 V
Induttiva : 3 A (cos
ϕ = 0,6)
Frequenza radio : 433.92 MHz
Indice di protezione : IP43
Classe d’isolamento : II
Resistenza all’urto : IK04
Temperatura di funzionamento : -10°C a +60°C
Temperatura di stoccaggio : -20°C a +70°C
Collegamento
Capacità flessibile : 0,5 a 1,5 mm 2
Capacità rigida : 0,5 a 2,5 mm 2
Dimensioni : 130 x 60 x 27 mm
Igrometria: 90% max. a 20°C
Receiver class : 2
Made in France
Utilizzabile ovunque in Europa e Svizzera
Installazione
! Prima di qualsiasi intervento, togliere corrente
all’impianto. Lo schema dei collegamenti non
raffigura le protezioni. L’installazione deve esse-
re effettuata da un esperto nel rispetto delle
norme in vigore.
Per facilitarne l’installazione, il kit viene fornito
con un cavo flessibile dotato di 4 fili da 1,5 mm
2 ,
lunghezza 1,20 m (non collegato).
Per collegare il ricevitore HF, vi consigliamo di
utilizzare questo cavo, rispettando i seguenti
codici cromatici:
marrone = fase
blu = neutra
grigio
}
= collegamento con la caldaia
ner
5 4 3 1
N L
2
N
L
N
L
5 4 3 2 1
L N
5 4 3 1
N L
2
N
L
N
L
5 4 3 2 1
L N
