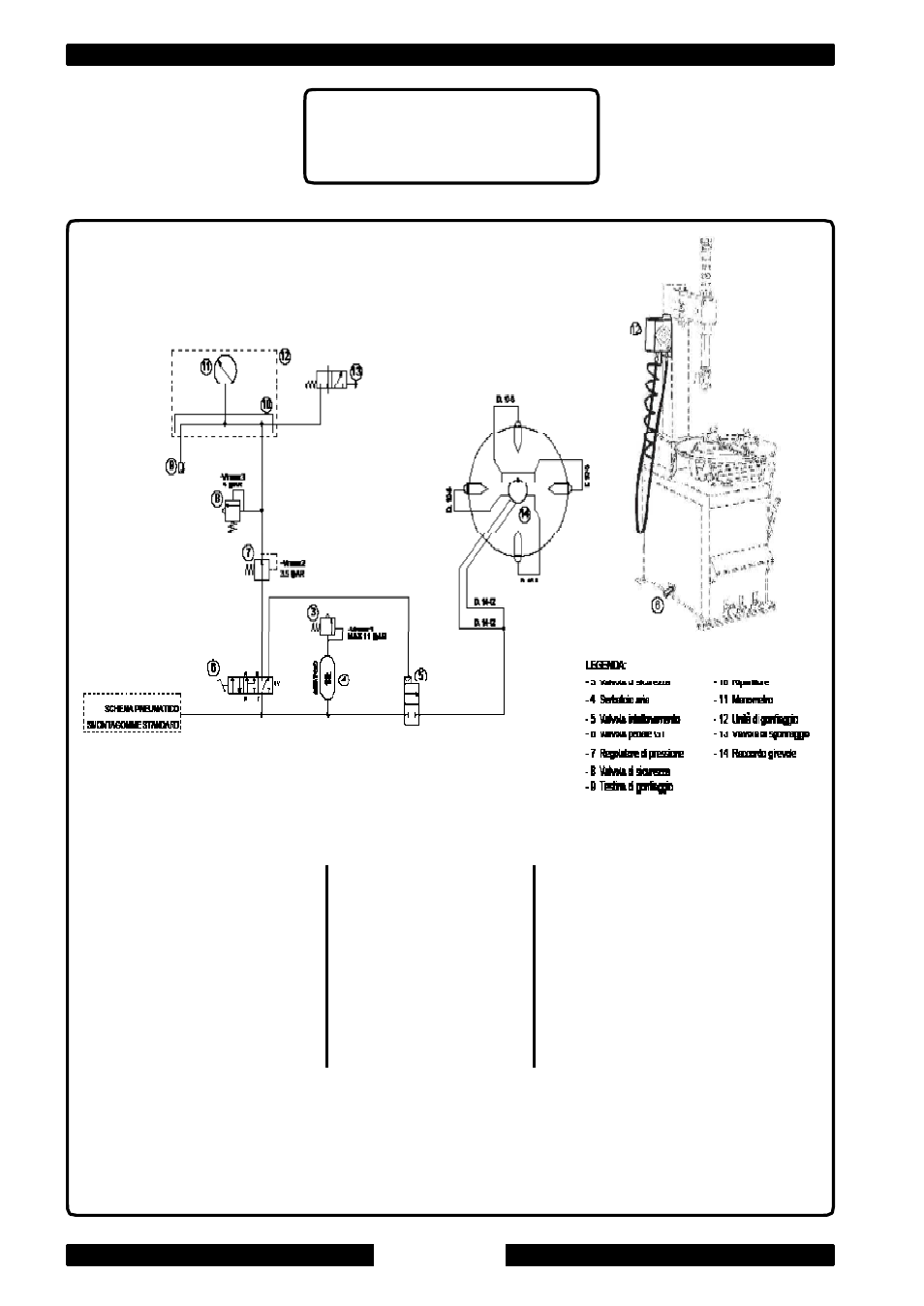

ScHEMa PNEuMatIco Gt
ScHEMa PNEuMatIQuE Gt
Gt PNEuMatIc SYStEM DIaGRaM
DRucKLuFtPLaN Gt
3. Safety valve
4. Tank
5. Setting solenoid valve
6. GT pedal valve
7. Pressure regulator
8. Safety valve
9. Inflating head
10. Divider
11. Pressure gauge
12. Inflating unit
13. Deflating valve
14. Rotating union
3. Soupape de sécurité
4. Réservoir
5. Soupape de talonnage
6. Soupape pédale GT
7. Régulateur de pression
8. Soupape de sécurité
9. Tête de gonflage
10. Repartiteur
11. Manomètre
12. Unité de gonflage
13. Soupape de dégonflage
14. Raccord pivotant 3. Sicherheitsventil
4. Tank
5. Einstellmagnetventil
6. GT-Pedalventil
7. Druckregler
8. Sicherheitsventil
9. Aufpumpknopf
10. Verteiler
11. Manometer
12. Aufpumpenaggregat
13. Luftablaßventil
14. Drehanschluß
