70

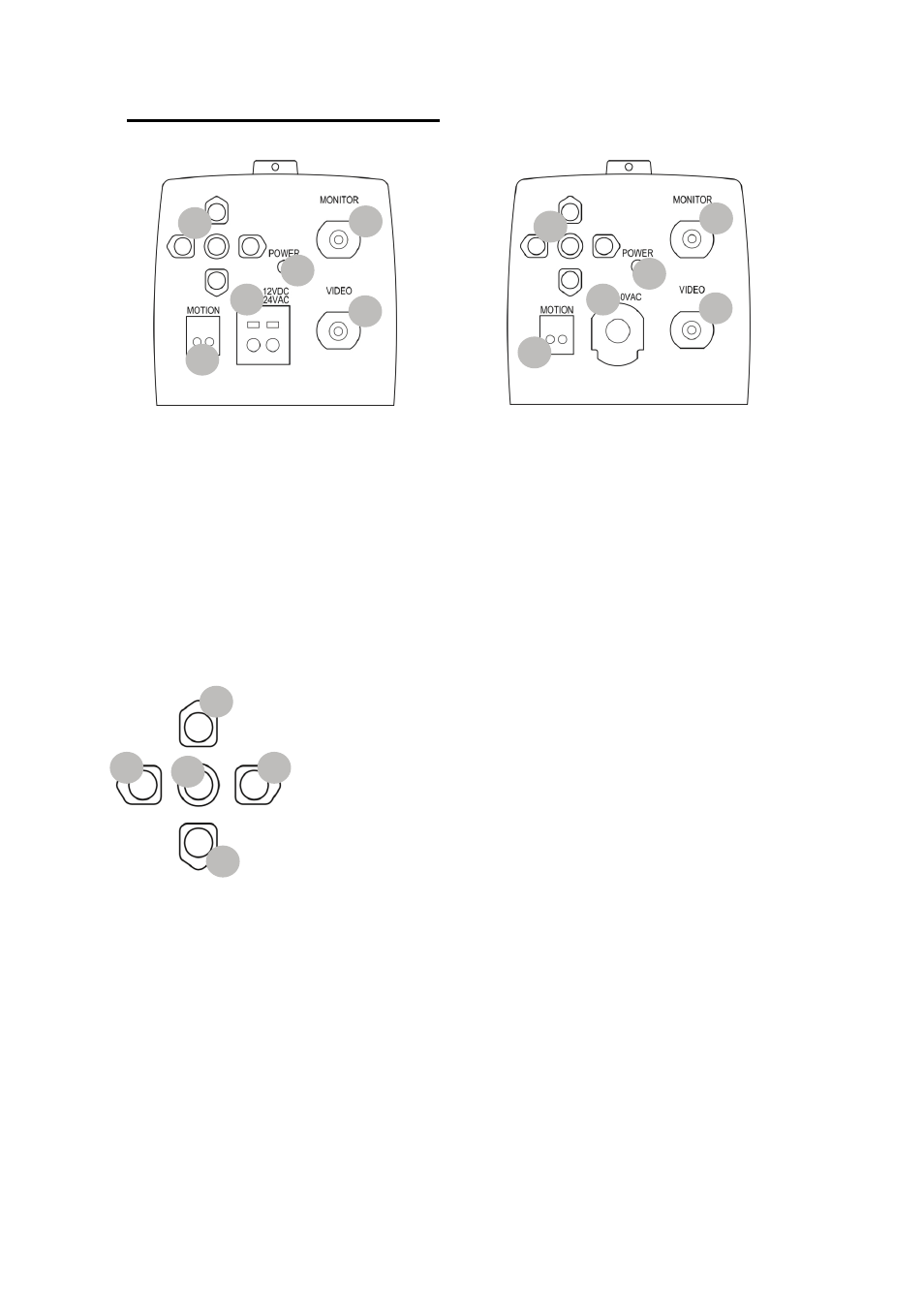

7. Achteraanzicht van de camera
12 VDC/24 VAC versie 110~240 VAC versie
(1)
OSD bedienigstoetsen
(2) Relaisuitgang (actie bij bewegingsherkenning, max. 60 V/DC / 400 mA)
(3) Spanningsaansluiting (12 V/DC / 24 V/AC of 110~240 V/AC)
(4) Status LED (actief bij ingeschakelde spanning)
(5) BNC monitoruitgang (MONITOR)
(6) BNC video-uitgang (VIDEO)
Toetsen Functie
(1) Enter : Menu openen / actie uitvoeren
(2) Omhoog : Navigatie binnen het menu
(3) Omlaag: Navigatie binnen het menu
(4) Links : Waarde verlagen / optie kiezen
(5) Rechts : Waarde verhogen / optie kiezen 2
3
4
1
6
2
1
5
4
3
5
6
3
1 5
2
4
