4

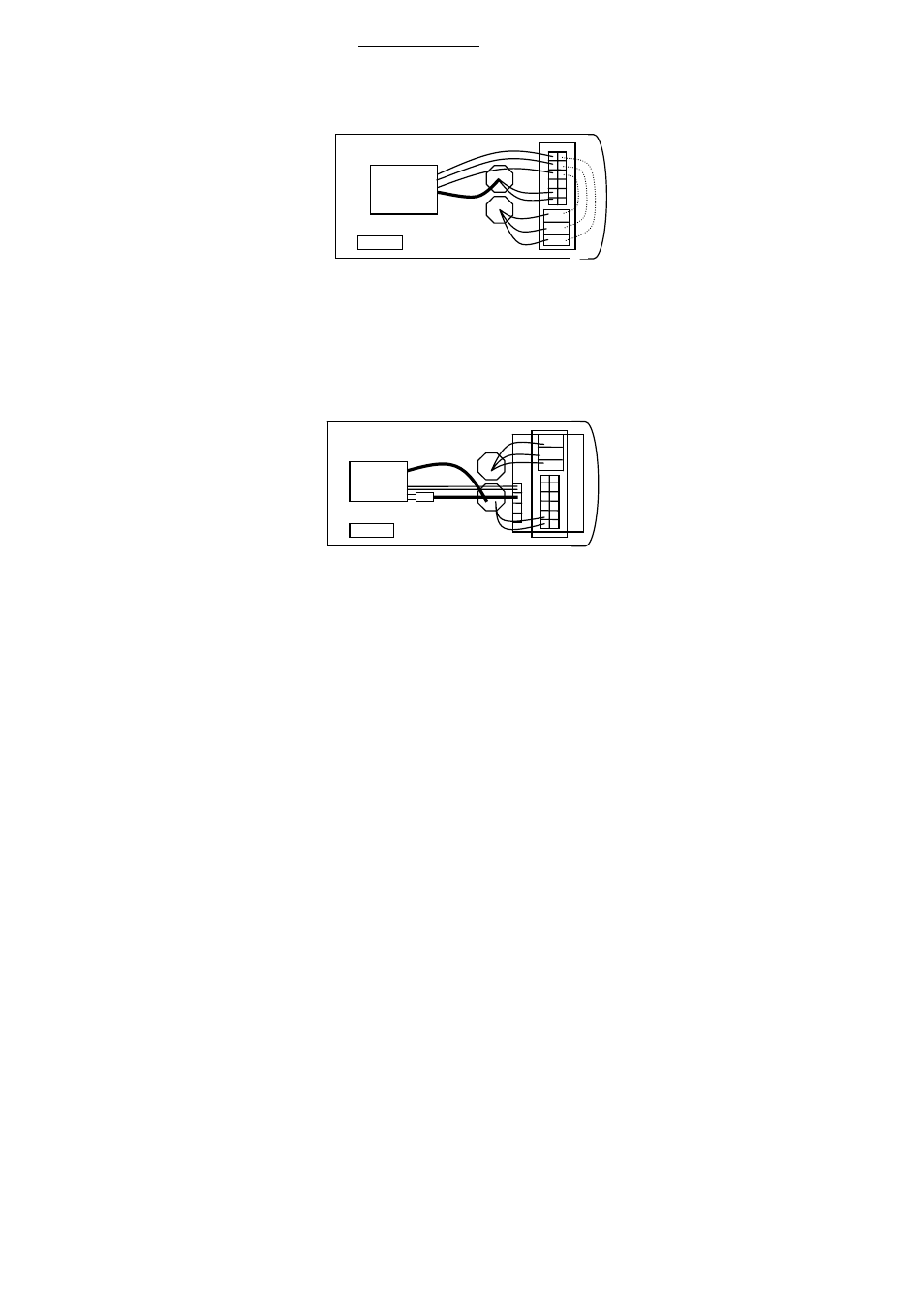

2.4. Anschlussbelegung
In den Abbildungen sind ausschließlich die für den
Betrieb anzuschließenden Kabel eingezeichnet.
2.4.1. TV 8493
1: Anschlussklemmen Gehäuseschalter
2: Anschlussklemmen 230V-Zuführung
3: Anschluss BNC Video
4: Anschluss 230V Kamera
HINWEIS: Als Kabeltyp für Video- und Gehäuse-
schalterleitung muss ein kombiniertes Kabel
(Video/2-Draht) verwendet werden (Durchmesser
max. 7 mm, min. 5 mm). Nur ein Rundkabel darf pro
PG-Verschraubung verwendet werden.
2.4.2. TV 8494 / TV8495
1: Anschlussklemmen Gehäuseschalter (TV8494)
2: Anschlussklemmen 230V-Zuführung
3: Anschluss BNC Video
4: Anschluss 12V Kamera Buchse / 2-Draht
PE
-
+
Kamera
12V
2
1
3
4
-
+
PE
Kamera
230V
2
1
4
3
