2.4. Raccordement des câbles
Sur les figures suivantes, seuls les câbles
nécessaires au fonctionnement sont représentés.

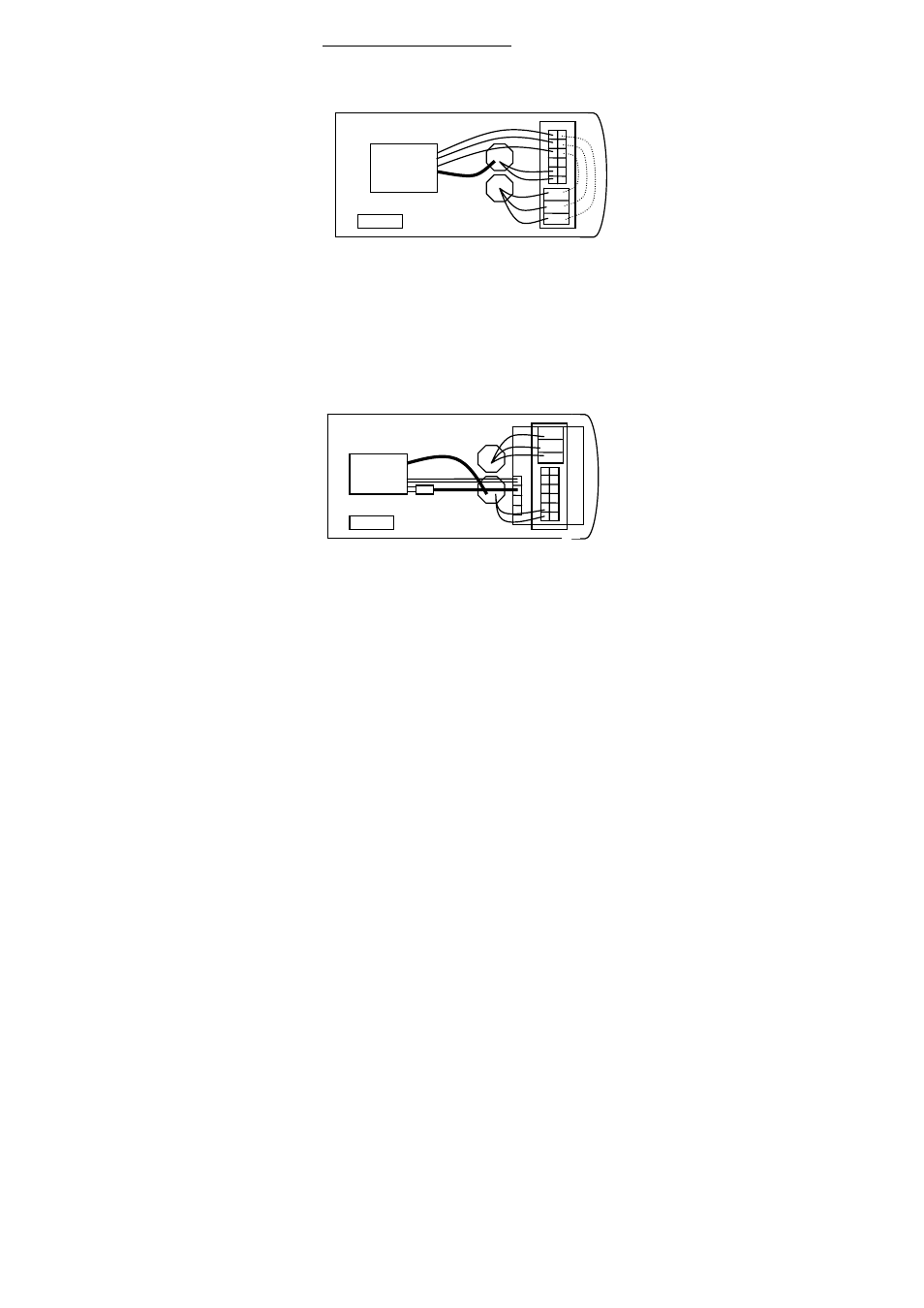

2.4.1. TV 8493
1 : Broches d’interrupteur de boîtier
2 : Broches d’alimentation 230 V
3 : Connexion vidéo BNC
4 : Branchement 230 V pour la caméra
NOTE : Comme type de câble pour la ligne commutez Video
et boitier, un câble combiné (Video/2-fils) doit être utilisé
(diamètres de 7 mm max., mn 5 mm). Seulement un câble
rond peut être utilisé par PG-vis
2.4.2. TV 8494 / TV8495
1 : Broches d'interrupteur de boîtier (TV8494)
2 : Broches d’alimentation 230 V
3 : Connexion vidéo BNC
4 : Connecteur 12V pour la caméra / 2 fils
PE
-
+
Caméra
12 V
2
1
3
4
-
+
PE
Caméra
230 V
2
1
4
3
