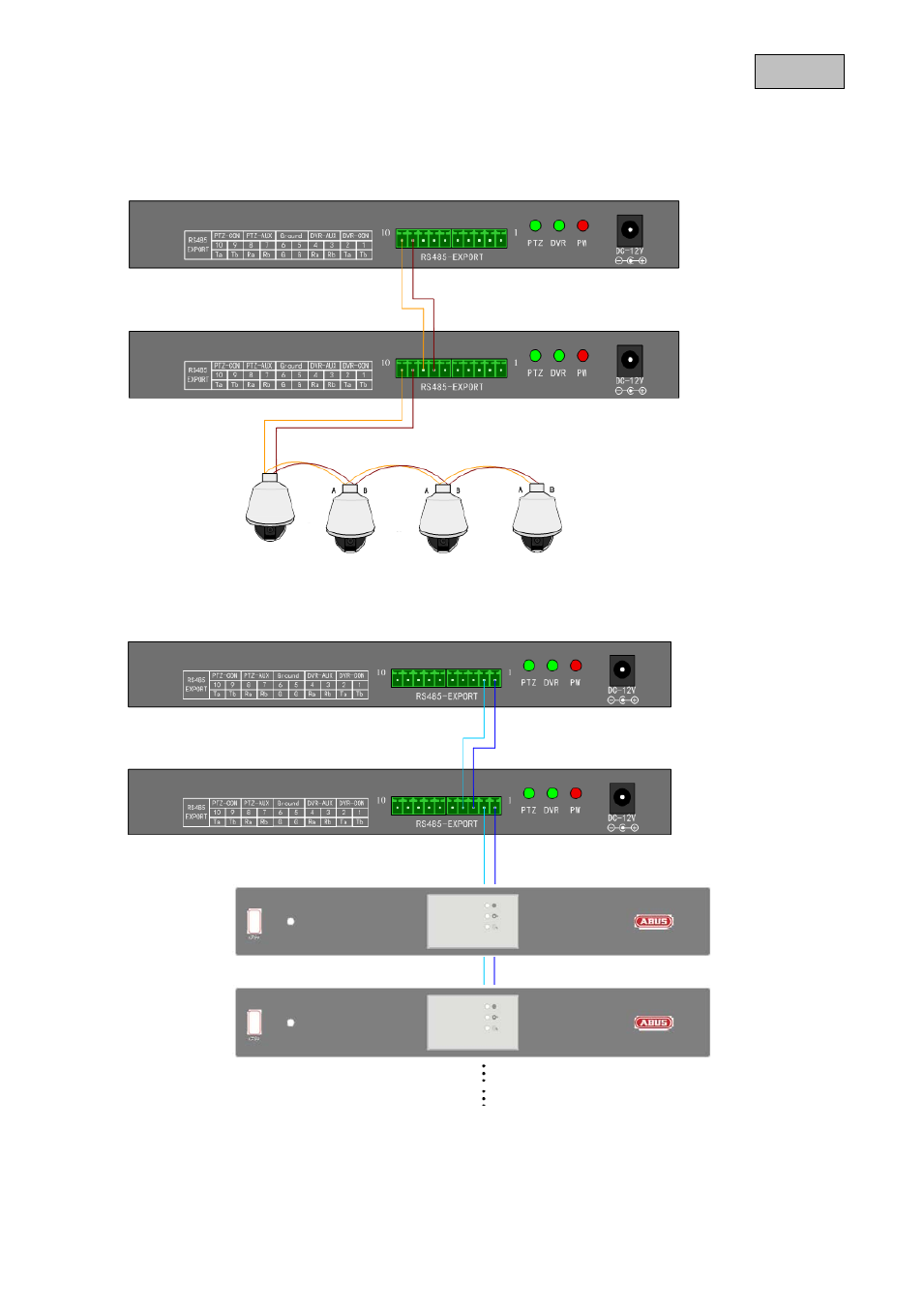

6. Typisk forbindelsesdiagram
6.1 Styring af speed-dome
6.2 Styring af DVR
Ekstra betjeningspult
Betjeningspult
Forbindelse af betjeningspult PIN7 (Rb)
med ekstra betjeningspult PIN9 (Tb)
Forbindelse af betjenings-
pult PIN7 (Rb) med ekstra
betjeningspult PIN9 (Tb)
Forbindelse af betjeningspult
PIN10 (Ta) med PTZ RS485+
Forbindelse af betjeningspult
PIN9 (Tb) med PTZ RS485-
Der kan kobles indtil 128 speed-
dome efter hinanden
Ekstra betjeningspult
Betjeningspult
Der kan kobles indtil 31 DVR
efter hinanden
Forbindelse af betjeningspult PIN4 (Ra)
med ekstra betjeningspult PIN2 (Ta)
Forbindelse af betjeningspult PIN3 (Rb)
med ekstra betjeningspult PIN1 (Tb)
Forbindelse af betjeningspult
PIN2 (Ta) med DVR KB PIN D+ Forbindelse af betjeningspult
PIN1 (Tb) med DVR KB PIN D-
DVR KB PIN D- DVR KB PIN D+
