1. Usage approprié
Le pupitre de commande TVAC26000 sert de commande centrale pour les caméras PTZ et DVRs avec
interface RS-485.
Les DVRs suivants sont compatibles : TVVR4xxxx, TVVR50xxx et TVVR60xxx.
2. Livraison
N°
Postes
Nombre
1
Pupitre de commande
1
2
Bloc d’alimentation de 12 V CC
1
3
Borne de raccordement 5 broches
2
4
Mode d’emploi
1
3. Caractéristiques et fonctions
• Commande de PTZ Speed Dome
• Commande de DVR
• Le pupitre de commande peut gérer jusqu’à 31 DVRs.
• Le pupitre de commande peut gérer jusqu’à 255 PTZ.
4. Description du dispositif

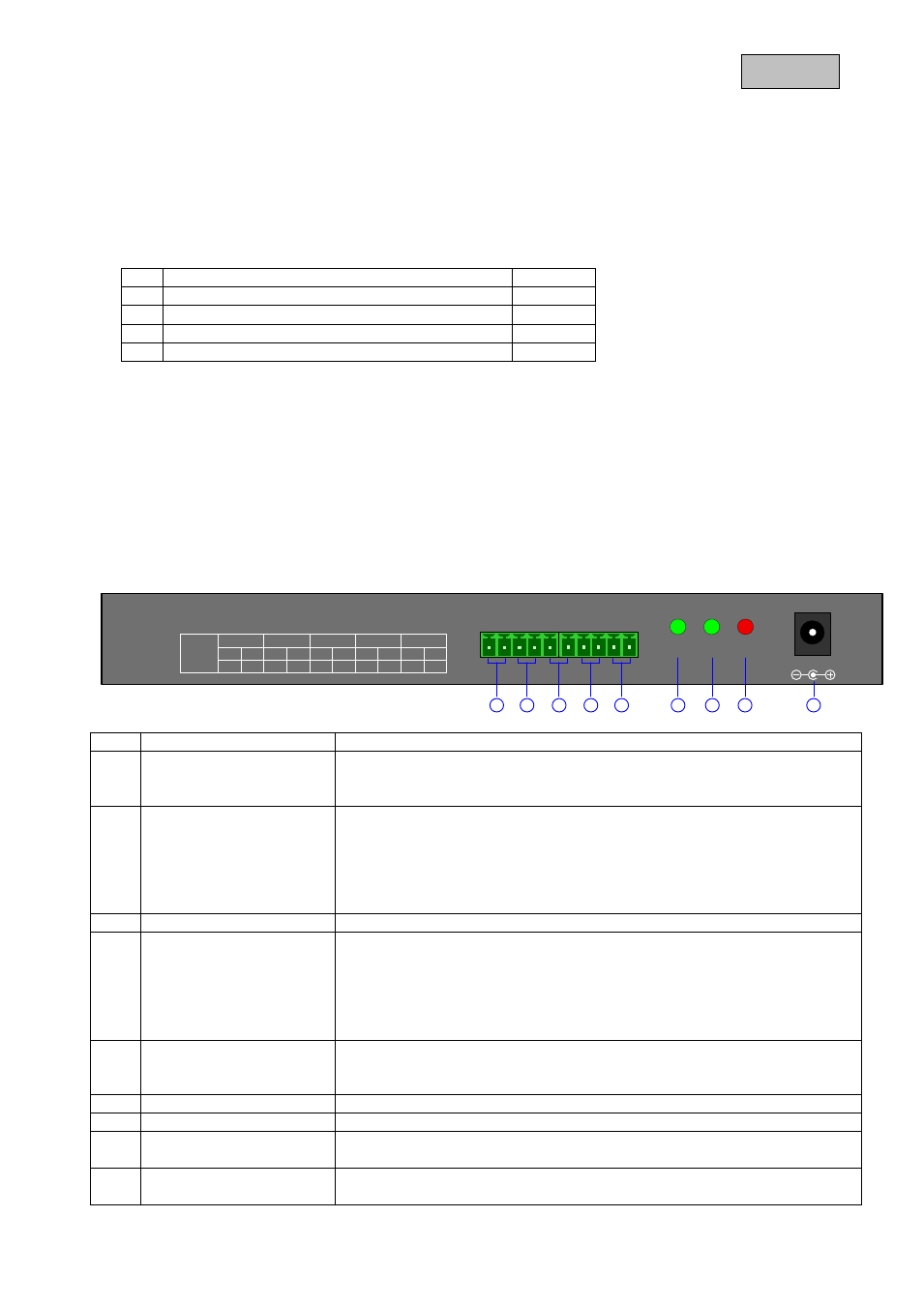

4.1 Vue arrière du pupitre de commande
10
1
PTZ DVR
PW
DC-12V
1
2
3
4
5
RS485-EXPORT
6
7
8
9
RS485
EXPORT
PTZ-CON PTZ-AUX
Ground
DVR-AUX DVR-CON
10
9
8
7
6
5
4
3
2
1
Ta
Tb
Ra
Rb
G
G
Ra
Rb
Ta
Tb
N°
Connecteur
Signification
1
Sortie pour commande
PTZ
PTZ-CON
Raccordement RS485 permettant de relier le pupitre de commande et le
PTZ Speed Dome. Ta est pour RS485+, et Tb pour RS485-.
2
Entrée pour un pupitre de
commande permettant la
commande PTZ
PTZ-AUX
Etablir le raccordement entre le pupitre de commande et un pupitre de
commande supplémentaire pour la commande PTZ. Raccorder PIN8 du
pupitre de commande (Ra) avec PIN10 du pupitre de commande
supplémentaire (Ta) et PIN7 du pupitre de commande (Rb) avec PIN9 du
pupitre de commande supplémentaire (Tb). Le pupitre de commande
supplémentaire peut désormais commander lui aussi le PTZ Speed Dome.
3
Ground
Raccordement à la masse
4
Entrée pour un pupitre de
commande permettant la
commande DVR
DVR-AUX
Etablir le raccordement entre le pupitre de commande et un pupitre de
commande supplémentaire pour la commande DVR. Raccorder PIN4 du
pupitre de commande (Ra) avec PIN2 du pupitre de commande
supplémentaire (Ta) et PIN3 du pupitre de commande (Rb) avec PIN1 du
pupitre de commande supplémentaire (Tb). Le pupitre de commande
supplémentaire peut désormais commander un DVR.
5
Sortie pour commande
DVR
DVR-CON
Relier PIN2 du pupitre de commande (Ta) avec DVR KB PIN D+, et relier
PIN1 du pupitre de commande (Tb) avec DVR KB PIN D-.
6
PTZ voyant lumineux
En mode de fonctionnement PTZ, la DEL s’allume et clignote en vert.
7
DVR voyant lumineux
En mode de fonctionnement DVR, la DEL s’allume et clignote en vert.
8
DEL de mise sous
tension PW
La DEL de mise sous tension s’allume en rouge dès que l’alimentation en
tension est établie.
9
Alimentation en tension
12 V CC
Raccordement de l’alimentation en tension
