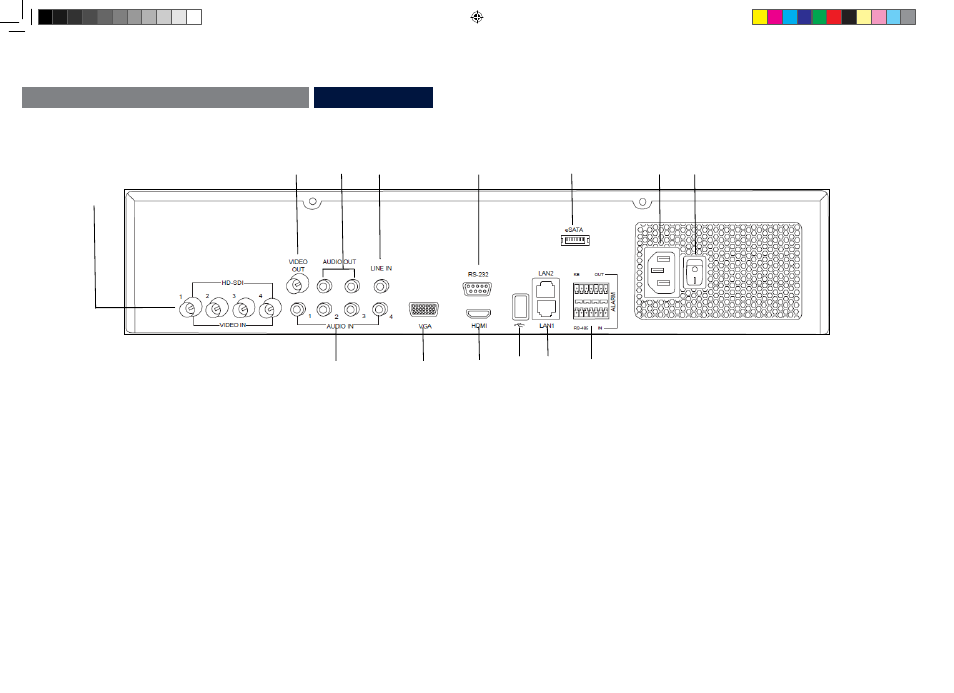

Übersicht
8. Video IN:
BNC (HD-SDI) Eingänge für HD-SDI Kameras
9. Video out:
BNC-Stecker für Videoausgang zum
Anschluss eines Monitors als Alternative zum
VGA-/HDMI- Ausgang (Nr.17 / Nr. 18).
10. Audio Out:
Audioausgang Cinch
(synchronisiert mit Video-Ausgang).
11. Line IN:
Audioeingang Cinch
(Wird nicht aufgezeichnet, nur per Netzwerk übertragen).
12. RS-232:
Serial Anschluss – nicht funktionsfähig.
.
13. eSATA:
Anschluss für eine externe Festplatte.
14. Stromversorgung:
100–240 V AC, 50–60 Hz.
15. Power on/off:
Ein- und Ausschalter des Gerätes
16. Audio IN:
Cinch Eingänge
Den Kameras 1 - 4 zugeordnet.
17. VGA:
Monitoranschluss VGA (9 Pin),
Videoausgangssignal.
18. HDMI:
HDMI Monitor Anschluss.
19. USB:
Optionaler USB-Anschluss (Nicht bei allen Geräten!)
20. LAN:
2 x RJ45 Anschlüsse (Zur Netzwerkverbindung).
21. Alarm IN / Alarm OUT:
RS-485 Anschluss für PTZ Kameras, Max. 4
Alarmeingänge, Max. 2 Relaisausgänge
.
