ABUS TVHD80010 Quick operating instructions User Manual
Page 4

MA-4101-001-Bedienungsanleitung-TVVR40000.indb 4
16.09.2010 11:18:03
1
3
4
5
7
1/2
MENU
REC
PLAY
ZOOM
ZOOM
FOCUS
FOCUS
IRIS
IRIS
PTZ
MODE
KEYLOCK
2
6

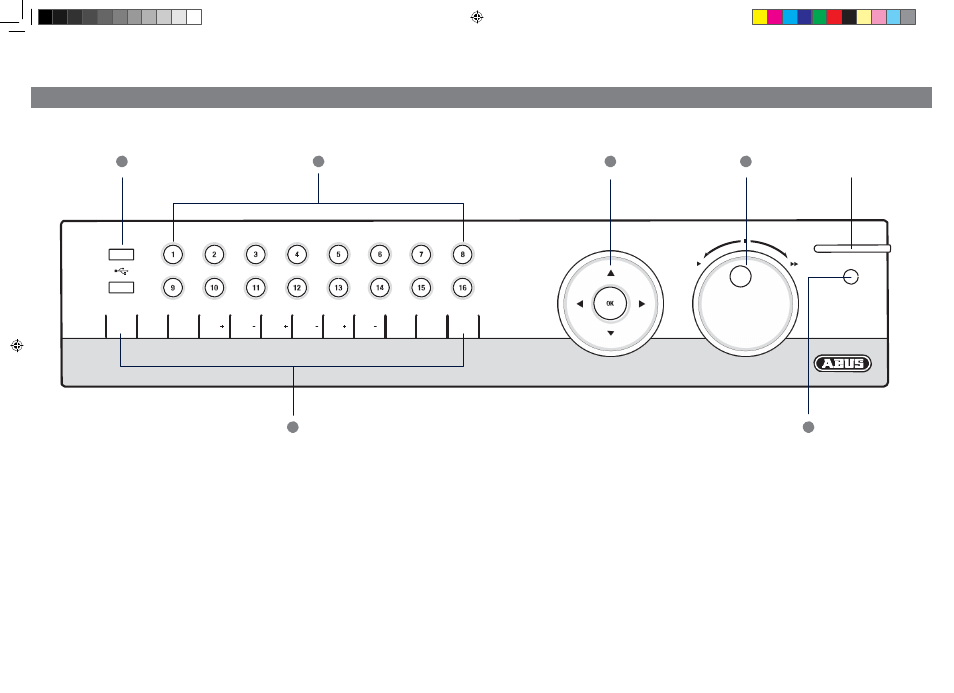

1. USB-Anschlüsse:
für externe USB 2.0-Geräte (z.B. Maus oder externe Festplatte).
2. Rekorder-Bedientasten:
Funktionstasten zur Rekordersteuerung.
3. Kamera-Auswahltasten:
Weiß leuchtend: Kamera ist angeschlossen.
Blau leuchtend: Angeschlossene Kamera zeichnet auf.
Nicht beleuchtet: Keine Kamera angeschlossen.
4. Navigationskreuz:
Halten Sie die Taste OK fünf Sekunden gedrückt, um den Rekorder an-
bzw. auszuschalten.
5. Jog-Shuttle:
Innerer Ring: Single Frame Wiedergabe.
Äußerer Ring: Wiedergabegeschwindigkeit ändern.
6. IR-Empfänger:
Empfänger für das Fernbedienungssignal.
7. Status LED:
Zeigt den Betriebszustand des Rekorders an:
Leuchtet dauerhaft weiß: Systemstatus OK.
Blinkt weiß: Systemstatus OK, Aufzeichnungseinstellungen
hinterlegt, Überwachungsmodus aktiv.
Leuchtet dauerhaft blau: Mindestens eine Kamera zeichnet
aktuell auf.
Leuchtet dauerhaft rot: Systemwartung notwendig.
