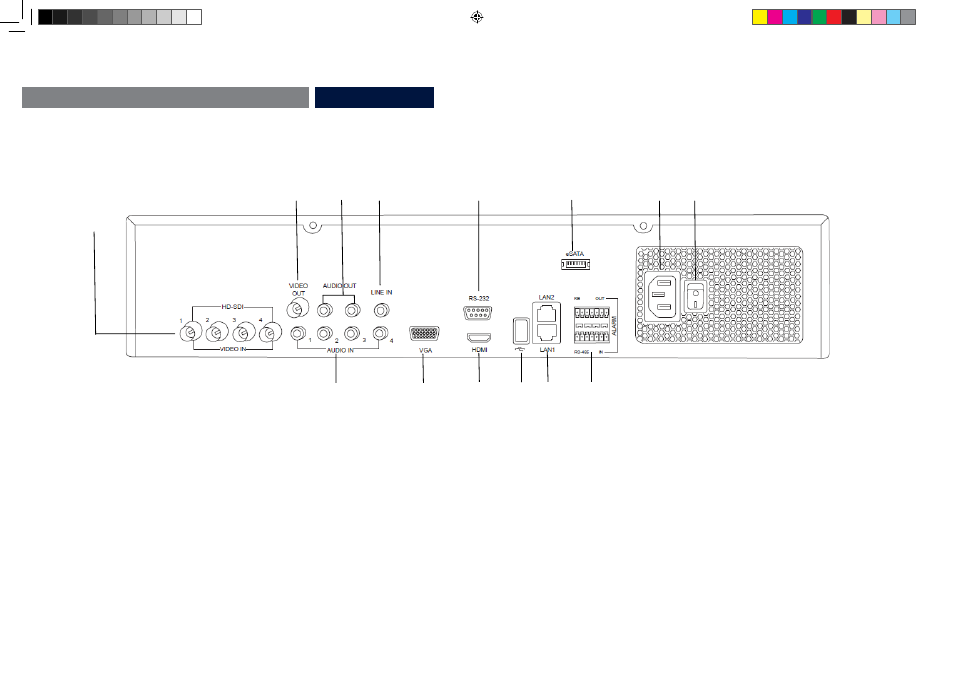

Overzicht
8. Video IN:
HD-SDI ingangen.
9. Video out:
BNC-stekker voor video-uitgang. Voor het
aansluiten van een monitor (alternatief voor VGA
/ HDMI uitgang, Nr.17 / Nr. 18).
10. Audio UIT:
Cinch audio-uitgang (gesynchroniseerd met
belangrijkste videosignaaluitgang).
11. Line IN:
Cinch-audio-input (wordt niet opgenomen, alleen
voor netwerktransmissie).
12. RS-232:
Seriële aansluiting - Geen functie.
13. eSATA:
Uitwendig HDD aansluiting.
14.
Lichtnetaansluiting:
Aansluiting voor 230V.
15. Power aan / uit:
en in/uit schakelaar.
16. Audio IN:
Cinch ingangen,
Toegewezen aan camera-ingangen 1 - 4.
17. VGA:
VGA-monitoraansluiting (9 Pin), video-
uitgangssignaal.
18. HDMI:
HDMI -monitoraansluiting.
19. USB:
Optionaale USB ansluitning
20. LAN:
2 x RJ45 RJ45-aansluiting voor een
netwerkverbinding.
21. Alarm IN / Alarm OUT:
RS485 aansluiting voor PTZ camera's, Max. 4
alarmingangen, Max. 2 relaisuitgangen.
8
9
11
12
13
10
14
15
17
16
18
20
20
19
